पीवीटी, लेली, टीएसएसजी विधियों का उपयोग करते हुए 6 इंच, 8 इंच क्रिस्टल के लिए सीआईसी एकल क्रिस्टल वृद्धि भट्ठी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | ६-८ पतंग |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5 सेट / महीना |
|
विस्तार जानकारी |
|||
| Heating Method: | Graphite Resistance Heating | इनपुट शक्ति: | तीन-चरण, पांच-तार AC 380V of 10% 50Hz ~ 60Hz |
|---|---|---|---|
| अधिकतम ताप तापमान: | 2300 डिग्री सेल्सियस | रेटेड ताप शक्ति: | 80 किलोवाट |
| हीटर पावर रेंज: | 35kW ~ 40kW | प्रति चक्र ऊर्जा खपत: | 3500kW·h ~ 4500kW·h |
| Crystal Growth Cycle: | 5D ~ 7D | मुख्य मशीन का आकार: | 2150 मिमी x 1600 मिमी x 2850 मिमी (लंबाई x चौड़ाई x ऊंचाई) |
| प्रमुखता देना: | 8 इंच की सीआईसी इंगोट वृद्धि भट्ठी,6 इंच का सीआईसी इंगोट ग्रोथ फर्नेस,पीवीटी सीआईसी इंगोट ग्रोथ फर्नेस |
||
उत्पाद विवरण
पीवीटी, लेली और टीएसएसजी विधियों का उपयोग करते हुए 4-इंच, 6-इंच और 8-इंच क्रिस्टल के लिए उच्च दक्षता वाले सीआईसी इंगोट ग्रोथ फर्नेस
सीआईसी इंगोट वृद्धि भट्ठी का सार
SiC Ingot Growth Furnace कुशल सिलिकॉन कार्बाइड क्रिस्टल विकास के लिए ग्रेफाइट प्रतिरोध हीटिंग का उपयोग करता है। यह 80kW की रेटेड शक्ति के साथ 2300°C के अधिकतम तापमान तक पहुंच सकता है।ओवन प्रति चक्र 3500kW·h से 4500kW·h के बीच खपत करता हैयह 2150mm x 1600mm x 2850mm है और इसमें 6m3/h की शीतलन जल प्रवाह दर है।अर्गोन और नाइट्रोजन गैसों के साथ निर्वात वातावरण में कार्य करना, यह भट्ठी उच्च गुणवत्ता वाले SiC बैंगटों के उत्पादन को सुनिश्चित करती है, जो निरंतर प्रदर्शन और विश्वसनीय उत्पादन के साथ हैं।

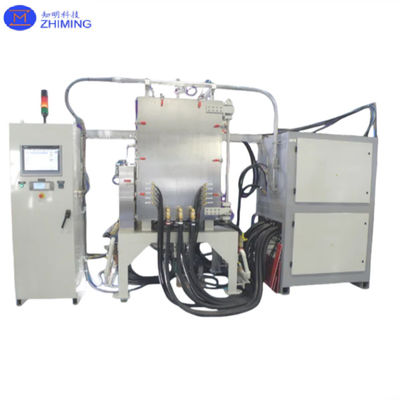

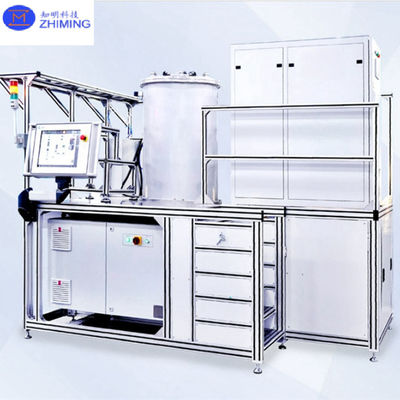

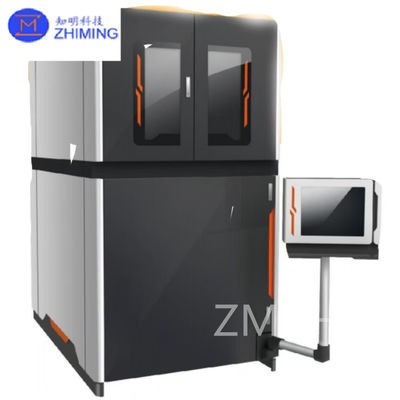

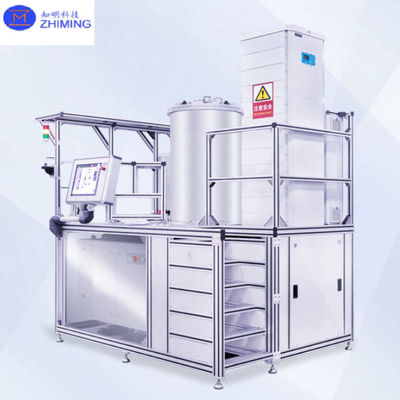

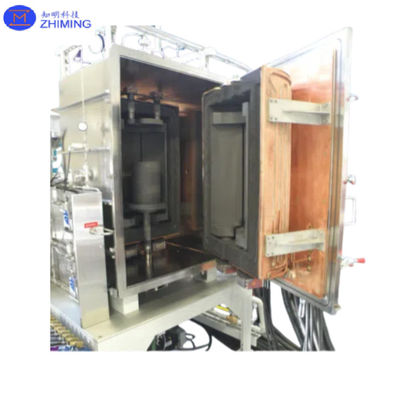

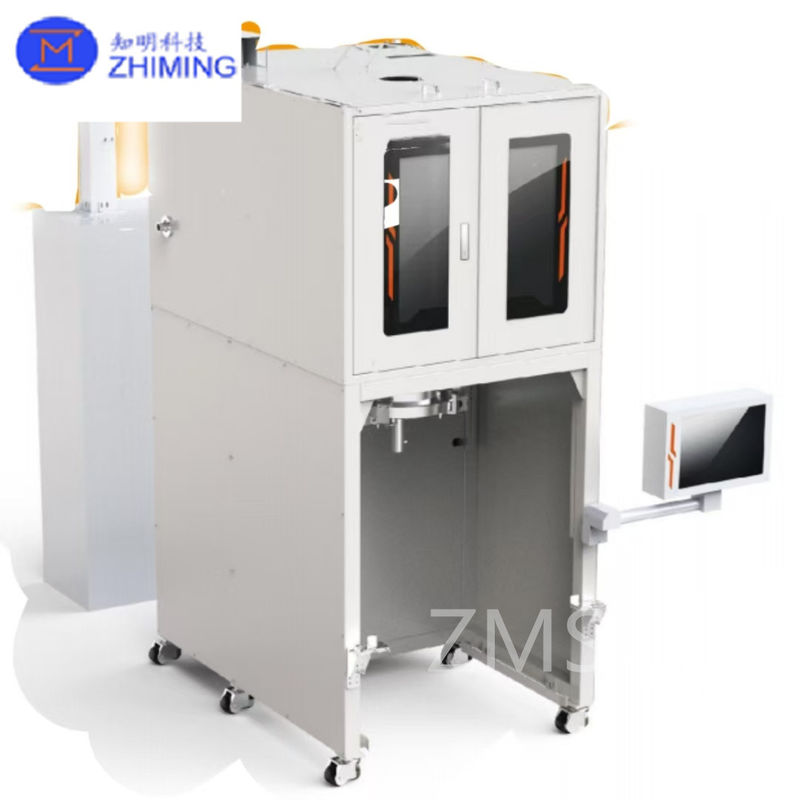

सीआईसी इंगोट ग्रोथ फर्नेस की तस्वीर
हमारे सीआईसी इंगोट विकास भट्ठी के क्रिस्टल विशेष क्रिस्टल प्रकार
सीआईसी में 250 से अधिक क्रिस्टल संरचनाएं हैं, लेकिन केवल 4एचसी प्रकार का उपयोग सीआईसी पावर उपकरणों के लिए किया जा सकता है।ZMSH ने अपने स्वयं के भट्ठी का उपयोग करके कई बार इस विशिष्ट क्रिस्टल प्रकार की वृद्धि में ग्राहकों की सफलतापूर्वक सहायता की है.
हमारे SiC Ingot Growth Furnace को उच्च दक्षता वाले सिलिकॉन कार्बाइड (SiC) क्रिस्टल विकास के लिए डिज़ाइन किया गया है, जो 4-इंच, 6-इंच और 8-इंच SiC वेफर्स को संसाधित करने में सक्षम है।पीवीटी (भौतिक वाष्प परिवहन) जैसी उन्नत तकनीकों का उपयोग करना, लेली, टीएसएसजी (तापमान ढाल विधि), और एलपीई (तरल चरण एपिटेक्सी), हमारी भट्ठी इष्टतम क्रिस्टल गुणवत्ता सुनिश्चित करते हुए उच्च विकास दर का समर्थन करती है।
भट्ठी को विभिन्न सीआईसी क्रिस्टल संरचनाओं को विकसित करने के लिए इंजीनियर किया गया है, जिसमें चालक 4 एच, अर्ध-अछूता 4 एच, और अन्य क्रिस्टल प्रकार, जैसे 6 एच, 2 एच, और 3 सी शामिल हैं।ये संरचनाएं सीआईसी बिजली उपकरणों और अर्धचालकों के उत्पादन के लिए महत्वपूर्ण हैं, जो पावर इलेक्ट्रॉनिक्स, ऊर्जा कुशल प्रणालियों और उच्च वोल्टेज उपकरणों में अनुप्रयोगों के लिए आवश्यक हैं।
हमारी सीआईसी भट्ठी सटीक तापमान नियंत्रण और समान क्रिस्टल विकास स्थितियों को सुनिश्चित करती है, जिससे उन्नत अर्धचालक अनुप्रयोगों के लिए उच्च गुणवत्ता वाले सीआईसी बैंगट और वेफर्स का उत्पादन संभव हो जाता है।
हमारे SiC Ingot Growth Furnace का लाभ
1.अद्वितीय थर्मल क्षेत्र डिजाइन
अक्षीय और रेडियल तापमान ढाल को सटीक रूप से नियंत्रित किया जा सकता है, तापमान प्रोफ़ाइल चिकनी और समान है।क्रिस्टल मोटाई का अधिकतम उपयोग.
कच्चे माल की दक्षता में सुधारः पूरे सिस्टम में थर्मल फील्ड समान रूप से वितरित होता है, जिससे कच्चे माल के भीतर एक अधिक सुसंगत तापमान सुनिश्चित होता है।इससे पाउडर का उपयोग काफी बढ़ जाता है।, सामग्री अपशिष्ट को कम करना।
अक्षीय और रेडियल तापमान के बीच की स्वतंत्रता दोनों ढाल के उच्च परिशुद्धता नियंत्रण को सक्षम करती है, जो क्रिस्टल तनाव को संबोधित करने और विस्थापन घनत्व को कम करने के लिए महत्वपूर्ण है।
2उच्च नियंत्रण सटीकता
SiC Ingot Growth Furnace को उच्च गुणवत्ता वाले SiC क्रिस्टल बनाने के लिए सावधानीपूर्वक डिज़ाइन किया गया है, जो अर्धचालक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आवश्यक हैं, जैसे कि पावर इलेक्ट्रॉनिक्स,ऑप्टोइलेक्ट्रॉनिक्स, और ऊर्जा कुशल प्रौद्योगिकियों। SiC घटकों के निर्माण में एक महत्वपूर्ण सामग्री है जिसके लिए उत्कृष्ट थर्मल चालकता, विद्युत प्रदर्शन और लंबे समय तक चलने वाली स्थायित्व की आवश्यकता होती है।हमारे भट्ठी उन्नत नियंत्रण प्रणाली विकास की प्रक्रिया के दौरान लगातार प्रदर्शन और उत्कृष्ट क्रिस्टल गुणवत्ता बनाए रखने के लिए बनाया गया है.
SiC Ingot Growth Furnace असाधारण सटीकता प्रदान करता है, बिजली की आपूर्ति की सटीकता 0.0005%, गैस प्रवाह नियंत्रण सटीकता ±0.05 L/h, तापमान विनियमन सटीकता ±0.5°C,और कक्ष दबाव स्थिरता ± 10 Paये बारीकी से समायोजित मापदंड क्रिस्टल विकास के लिए एक स्थिर, समरूप वातावरण सुनिश्चित करते हैं, जो न्यूनतम दोषों के साथ उच्च शुद्धता वाले SiC बैंगट और वेफर्स के उत्पादन के लिए महत्वपूर्ण है।
SiC Ingot Growth Furnace के मुख्य घटक, जिनमें Proportional Valve, Mechanical Pump, Vacuum Chamber, Gas Flow Meter, और Molecular Pump शामिल हैं,विश्वसनीय संचालन प्रदान करने के लिए निर्बाध रूप से एक साथ कामइन विशेषताओं से भट्ठी को सीआईसी क्रिस्टल का उत्पादन करने की अनुमति मिलती है जो अर्धचालक उद्योग की सख्त मांगों को पूरा करते हैं।
ZMSH® की तकनीक में अत्याधुनिक क्रिस्टल वृद्धि तकनीक शामिल है, जो SiC क्रिस्टल उत्पादन में उच्चतम गुणवत्ता सुनिश्चित करती है। उच्च प्रदर्शन वाले SiC घटकों की बढ़ती मांग के साथ,हमारे उपकरण पावर इलेक्ट्रॉनिक्स जैसे उद्योगों की सेवा के लिए अनुकूलित हैं, नवीकरणीय ऊर्जा और उन्नत प्रौद्योगिकी, जो ऊर्जा कुशल समाधानों और सतत नवाचारों में प्रगति को बढ़ावा देती है।
3. स्वचालित संचालन
एबाह्य प्रतिक्रियाःसिग्नल निगरानी, सिग्नल फीडबैक
स्वचालित अलार्मःसीमा से अधिक चेतावनी, गतिशील सुरक्षा
स्वचालित नियंत्रण:उत्पादन मापदंडों, दूरस्थ पहुंच और नियंत्रण की वास्तविक समय की निगरानी और भंडारण।
सक्रिय संकेतःविशेषज्ञ प्रणाली, मानव-मशीन बातचीत
ZMSH का SiC फर्नेस अधिकतम परिचालन दक्षता के लिए उन्नत स्वचालन को एकीकृत करता है। यह स्वचालित सिग्नल निगरानी और प्रतिक्रिया तंत्र, ओवर-लिमिट अलार्म,और दूरस्थ निगरानी क्षमताओं के साथ वास्तविक समय पैरामीटर नियंत्रणयह प्रणाली विशेषज्ञ सहायता के लिए सक्रिय सूचनाएं भी प्रदान करती है और ऑपरेटर और मशीन के बीच सुचारू बातचीत को सक्षम बनाती है।
ये विशेषताएं मानव हस्तक्षेप को कम करती हैं, प्रक्रिया नियंत्रण में सुधार करती हैं, और उच्च गुणवत्ता वाले सीआईसी बैंगटों के लगातार उत्पादन को सुनिश्चित करती हैं, बड़े पैमाने पर विनिर्माण संचालन में दक्षता को बढ़ावा देती हैं।
हमारे सीआईसी इंगोट ग्रोथ फर्नेस की डाटा शीट
| 6 इंच की सीसी ओवन | 8 इंच की सीसी ओवन | ||
| परियोजना | पैरामीटर | परियोजना | पैरामीटर |
| ताप पद्धति | ग्रेफाइट प्रतिरोध हीटिंग | ताप पद्धति | ग्रेफाइट प्रतिरोध हीटिंग |
| इनपुट पावर | तीन चरण, पांच तारों वाला AC 380V ± 10% 50Hz~60Hz | इनपुट पावर | तीन चरण, पांच तारों वाला AC 380V ± 10% 50Hz~60Hz |
| अधिकतम ताप तापमान | 2300°C | अधिकतम ताप तापमान | 2300°C |
| नामित ताप शक्ति | 80 किलोवाट | नामित ताप शक्ति | 80 किलोवाट |
| हीटर पावर रेंज | 35kW ~ 40kW | हीटर पावर रेंज | 35kW ~ 40kW |
| प्रति चक्र ऊर्जा खपत | 3500kW·h ~ 4500kW·h | प्रति चक्र ऊर्जा खपत | 3500kW·h ~ 4500kW·h |
| क्रिस्टल विकास चक्र | 5D ~ 7D | क्रिस्टल विकास चक्र | 5D ~ 7D |
| मुख्य मशीन का आकार | 2150mm x 1600mm x 2850mm (लंबाई x चौड़ाई x ऊंचाई) | मुख्य मशीन का आकार | 2150mm x 1600mm x 2850mm (लंबाई x चौड़ाई x ऊंचाई) |
| मुख्य मशीन का वजन | ≈ 2000 किलो | मुख्य मशीन का वजन | ≈ 2000 किलो |
| शीतलन जल प्रवाह | 6m3/h | शीतलन जल प्रवाह | 6m3/h |
| ठंडी भट्ठी सीमा वैक्यूम | 5 × 10−4 Pa | ठंडी भट्ठी सीमा वैक्यूम | 5 × 10−4 Pa |
| भट्ठी का वातावरण | आर्गन (5N), नाइट्रोजन (5N) | भट्ठी का वातावरण | आर्गन (5N), नाइट्रोजन (5N) |
| कच्चा माल | सिलिकॉन कार्बाइड कण | कच्चा माल | सिलिकॉन कार्बाइड कण |
| उत्पाद क्रिस्टल प्रकार | 4H | उत्पाद क्रिस्टल प्रकार | 4H |
| उत्पाद क्रिस्टल मोटाई | 18 मिमी ~ 30 मिमी | उत्पाद क्रिस्टल मोटाई | ≥ 15 मिमी |
| क्रिस्टल का प्रभावी व्यास | ≥ 150 मिमी | क्रिस्टल का प्रभावी व्यास | ≥ 200 मिमी |
हमारी सेवा
एक-स्टॉप समाधान
हम अनुकूलित सिलिकॉन कार्बाइड (SiC) भट्ठी समाधान प्रदान करते हैं, जिसमें पीवीटी, लेली, और टीएसएसजी/एलपीई प्रौद्योगिकियां शामिल हैं, जो आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित हैं।हम सुनिश्चित करते हैं कि हमारे सिस्टम आपके उत्पादन लक्ष्यों के अनुरूप हों.
ग्राहक प्रशिक्षण
हम यह सुनिश्चित करने के लिए व्यापक प्रशिक्षण प्रदान करते हैं कि आपकी टीम पूरी तरह से समझती है कि हमारे भट्टियों का संचालन और रखरखाव कैसे किया जाता है। हमारा प्रशिक्षण बुनियादी संचालन से लेकर उन्नत समस्या निवारण तक सब कुछ शामिल करता है।
साइट पर स्थापना और कमीशन
हमारी टीम व्यक्तिगत रूप से आपके स्थान पर सीआईसी भट्टियों को स्थापित और चालू करती है। हम सिस्टम के पूर्ण परिचालन की गारंटी देने के लिए सुचारू सेटअप सुनिश्चित करते हैं और एक गहन सत्यापन प्रक्रिया करते हैं।
बिक्री के बाद सहायता
हम प्रतिक्रियाशील बिक्री के बाद सेवा प्रदान करते हैं। हमारी टीम डाउनटाइम को कम करने और आपके उपकरण को सुचारू रूप से चलाने के लिए साइट पर मरम्मत और समस्या निवारण में सहायता करने के लिए तैयार है।
हम उच्च गुणवत्ता वाले भट्टियों और सीआईसी क्रिस्टल विकास में आपकी सफलता सुनिश्चित करने के लिए निरंतर समर्थन की पेशकश करने के लिए समर्पित हैं।
