सीआईसी भट्ठी सीआईसी इंगोट वृद्धि भट्ठी 4 इंच 6 इंच 8 इंच पीवीटी लेली टीएसएसजी एलपीई विधि उच्च वृद्धि दर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | ६-८ पतंग |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5 सेट / महीना |
|
विस्तार जानकारी |
|||
| Heating Method: | Graphite Resistance Heating | Input Power: | Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| अधिकतम ताप तापमान: | 2300 डिग्री सेल्सियस | Rated Heating Power: | 80kW |
| Heater Power Range: | 35kW ~ 40kW | प्रति चक्र ऊर्जा खपत: | 3500kW·h ~ 4500kW·h |
| Crystal Growth Cycle: | 5D ~ 7D | Main Machine Size: | 2150mm x 1600mm x 2850mm (Length x Width x Height) |
| प्रमुखता देना: | 8 इंच का सीआईसी इंगोट ग्रोथ फर्नेस,6 इंच का सीआईसी इंगोट ग्रोथ फर्नेस,4 इंच का सीआईसी इंगोट ग्रोथ फर्नेस |
||
उत्पाद विवरण
सीआईसी भट्ठी सीआईसी इंगोट वृद्धि भट्ठी, 4 इंच 6 इंच 8 इंच, पीवीटी लेली टीएसएसजी एलपीई विधि उच्च वृद्धि दर
SiC Ingot Growth Furnace का सार
SiC Ingot Growth Furnace को ग्रेफाइट प्रतिरोध हीटिंग का उपयोग करके कुशल सिलिकॉन कार्बाइड क्रिस्टल वृद्धि के लिए डिज़ाइन किया गया है।यह 2300°C के अधिकतम ताप तापमान और 80kW की नाममात्र शक्ति के साथ काम करता हैभट्ठी प्रति चक्र 3500kW·h से 4500kW·h के बीच ऊर्जा की खपत का समर्थन करती है, जिसमें क्रिस्टल वृद्धि चक्र 5D से 7D तक होता है। भट्ठी का आकार 2150 मिमी x 1600 मिमी x 2850 मिमी है,और इसमें 6m3/h का शीतलन जल प्रवाह दर हैयह भट्ठी वायुमंडलीय गैसों के रूप में आर्गन और नाइट्रोजन के साथ एक निर्वात वातावरण में काम करती है, जिससे उच्च गुणवत्ता वाले बैंगट का उत्पादन सुनिश्चित होता है।

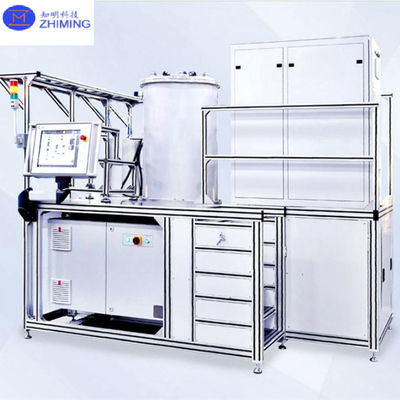

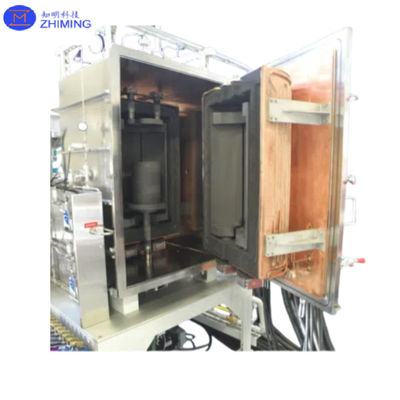

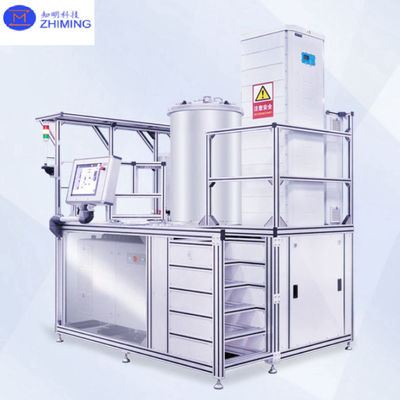

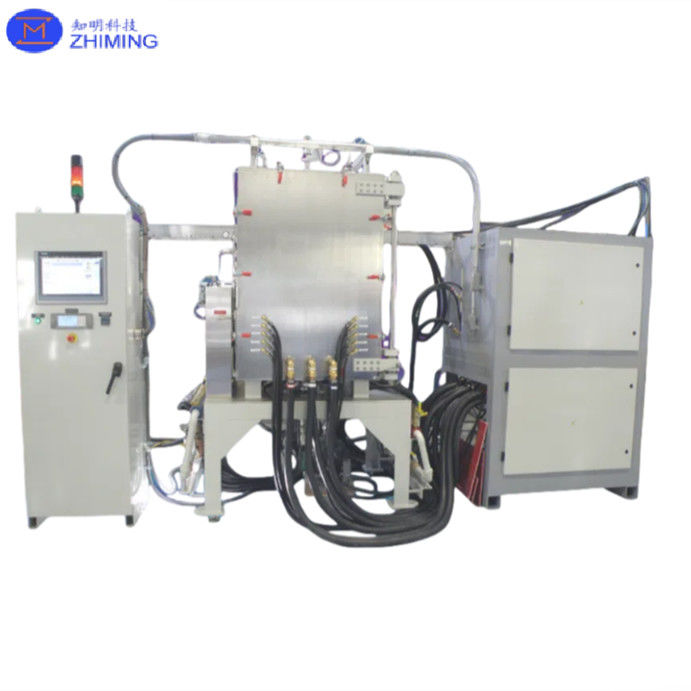

सीआईसी इंगोट ग्रोथ फर्नेस की तस्वीर
हमारे सीआईसी इंगोट विकास भट्ठी के क्रिस्टल विशेष क्रिस्टल प्रकार
सीआईसी में 250 से अधिक क्रिस्टल संरचनाएं हैं, लेकिन केवल 4एचसी प्रकार का उपयोग सीआईसी पावर उपकरणों के लिए किया जा सकता है।ZMSH ने अपने स्वयं के भट्ठी का उपयोग करके कई बार इस विशिष्ट क्रिस्टल प्रकार की वृद्धि में ग्राहकों की सफलतापूर्वक सहायता की है.
हमारे SiC Ingot Growth Furnace को उच्च दक्षता वाले सिलिकॉन कार्बाइड (SiC) क्रिस्टल विकास के लिए डिज़ाइन किया गया है, जो 4-इंच, 6-इंच और 8-इंच SiC वेफर्स को संसाधित करने में सक्षम है।पीवीटी (भौतिक वाष्प परिवहन) जैसी उन्नत तकनीकों का उपयोग करना, लेली, टीएसएसजी (तापमान ढाल विधि), और एलपीई (तरल चरण एपिटेक्सी), हमारी भट्ठी इष्टतम क्रिस्टल गुणवत्ता सुनिश्चित करते हुए उच्च विकास दर का समर्थन करती है।
भट्ठी को विभिन्न सीआईसी क्रिस्टल संरचनाओं को विकसित करने के लिए इंजीनियर किया गया है, जिसमें चालक 4 एच, अर्ध-अछूता 4 एच, और अन्य क्रिस्टल प्रकार, जैसे 6 एच, 2 एच, और 3 सी शामिल हैं।ये संरचनाएं सीआईसी बिजली उपकरणों और अर्धचालकों के उत्पादन के लिए महत्वपूर्ण हैं, जो पावर इलेक्ट्रॉनिक्स, ऊर्जा कुशल प्रणालियों और उच्च वोल्टेज उपकरणों में अनुप्रयोगों के लिए आवश्यक हैं।
हमारी सीआईसी भट्ठी सटीक तापमान नियंत्रण और समान क्रिस्टल विकास स्थितियों को सुनिश्चित करती है, जिससे उन्नत अर्धचालक अनुप्रयोगों के लिए उच्च गुणवत्ता वाले सीआईसी बैंगट और वेफर्स का उत्पादन संभव हो जाता है।
हमारेसीआईसी इंगोटग्रोथ फर्नांस का लाभ
1-अद्वितीय थर्मल फील्ड डिजाइन
- अक्षीय तापमान ढाल नियंत्रित है, रेडियल तापमान ढाल समायोज्य है, और तापमान प्रोफ़ाइल चिकनी है, जिसके परिणामस्वरूप क्रिस्टल विकास इंटरफ़ेस लगभग सपाट है,इस प्रकार क्रिस्टल उपयोग मोटाई में वृद्धि.
- कम कच्चे माल की खपत: आंतरिक थर्मल क्षेत्र समान रूप से वितरित होता है, जिससे कच्चे माल के भीतर अधिक समान तापमान वितरण सुनिश्चित होता है,पाउडर के उपयोग में काफी सुधार और अपशिष्ट को कम करना.
- अक्षीय और रेडियल तापमान के बीच कोई मजबूत युग्मन नहीं है, जो अक्षीय और रेडियल तापमान ढाल दोनों के उच्च परिशुद्धता नियंत्रण की अनुमति देता है।यह क्रिस्टल तनाव को हल करने और क्रिस्टल विस्थापन घनत्व को कम करने की कुंजी है.
2- उच्च नियंत्रण परिशुद्धता
SiC Ingot Growth Furnace को विशेष रूप से उच्च गुणवत्ता वाले सिलिकॉन कार्बाइड (SiC) क्रिस्टल बनाने के लिए डिज़ाइन किया गया है, जो पावर इलेक्ट्रॉनिक्स सहित अर्धचालक अनुप्रयोगों के लिए महत्वपूर्ण हैं,ऑप्टोइलेक्ट्रॉनिक्ससीआईसी उन घटकों के उत्पादन में एक महत्वपूर्ण सामग्री है जिनके लिए उच्च थर्मल चालकता, विद्युत दक्षता और स्थायित्व की आवश्यकता होती है।हमारे भट्ठी लगातार सुनिश्चित करने के लिए उन्नत नियंत्रण प्रणाली से लैस है, इष्टतम प्रदर्शन और क्रिस्टल गुणवत्ता।
उपकरण असाधारण सटीकता प्रदान करता है, बिजली की आपूर्ति की सटीकता 0.0005%, गैस प्रवाह की सटीकता ± 0.05 L/h, तापमान नियंत्रण की सटीकता ± 0.5°C,और कक्ष दबाव नियंत्रण की सटीकता ±10 Paये सटीक मापदंड एक स्थिर, समान क्रिस्टल विकास वातावरण बनाते हैं, जो न्यूनतम दोषों के साथ उच्च शुद्धता वाले SiC बैंगट और वेफर्स के उत्पादन के लिए आवश्यक है।
प्रणाली के प्रमुख घटक, जैसे कि आनुपातिक वाल्व, यांत्रिक पंप, वैक्यूम कक्ष, गैस प्रवाह मीटर और आणविक पंप, विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए एक साथ काम करते हैं।सामग्री के उपयोग में सुधारये तत्व उच्च गुणवत्ता वाले SiC क्रिस्टल बनाने की भट्ठी की क्षमता में योगदान करते हैं जो अर्धचालक उद्योग के मांग वाले मानकों को पूरा करते हैं।
ZMSH की तकनीक क्रिस्टल विकास प्रक्रियाओं में नवीनतम प्रगति को एकीकृत करती है, जो SiC क्रिस्टल उत्पादन के उच्चतम मानकों को सुनिश्चित करती है।उच्च प्रदर्शन वाले सीआईसी आधारित घटकों की लगातार बढ़ती मांग के साथ, हमारे उपकरणों को पावर इलेक्ट्रॉनिक्स, नवीकरणीय ऊर्जा और उन्नत प्रौद्योगिकी विकास जैसे उद्योगों का समर्थन करने के लिए इंजीनियर किया गया है,ऊर्जा कुशल समाधानों और टिकाऊ अनुप्रयोगों में नवाचारों को आगे बढ़ाना.
3- स्वचालित संचालन
स्वचालित प्रतिक्रियासिग्नल निगरानी, सिग्नल फीडबैक
स्वचालित अलार्मसीमा से अधिक चेतावनी, गतिशील सुरक्षा
स्वचालित नियंत्रणउत्पादन मापदंडों, दूरस्थ पहुंच और नियंत्रण की वास्तविक समय की निगरानी और भंडारण।
सक्रिय संकेतविशेषज्ञ प्रणाली, मानव-मशीन बातचीत
ZMSH की SiC भट्ठी कुशल संचालन के लिए उन्नत स्वचालन से सुसज्जित है।स्वतः प्रतिक्रियासिग्नल निगरानी और प्रतिक्रिया के साथ,स्वचालित अलार्मअति सीमा स्थितियों के लिए, औरस्वतः नियंत्रणरिमोट एक्सेस के साथ वास्तविक समय पैरामीटर निगरानी के लिए।सक्रिय संकेतविशेषज्ञ सहायता और मानव-मशीन बातचीत के लिए।
ये विशेषताएं मानव निर्भरता को कम करती हैं, प्रक्रिया नियंत्रण को बढ़ाती हैं, और उच्च गुणवत्ता वाले SiC बैंगट उत्पादन सुनिश्चित करती हैं, बड़े पैमाने पर विनिर्माण दक्षता का समर्थन करती हैं।
हमारी सीआईसी इंगोट ग्रोथ फर्नेस की डाटा शीट
| 6 इंच की सीसी ओवन | 8 इंच की सीसी ओवन | ||
| परियोजना | पैरामीटर | परियोजना | पैरामीटर |
| ताप पद्धति | ग्रेफाइट प्रतिरोध हीटिंग | ताप पद्धति | ग्रेफाइट प्रतिरोध हीटिंग |
| इनपुट पावर | तीन चरण, पांच तारों वाला AC 380V ± 10% 50Hz~60Hz | इनपुट पावर | तीन चरण, पांच तारों वाला AC 380V ± 10% 50Hz~60Hz |
| अधिकतम ताप तापमान | 2300°C | अधिकतम ताप तापमान | 2300°C |
| नामित ताप शक्ति | 80 किलोवाट | नामित ताप शक्ति | 80 किलोवाट |
| हीटर पावर रेंज | 35kW ~ 40kW | हीटर पावर रेंज | 35kW ~ 40kW |
| प्रति चक्र ऊर्जा खपत | 3500kW·h ~ 4500kW·h | प्रति चक्र ऊर्जा खपत | 3500kW·h ~ 4500kW·h |
| क्रिस्टल विकास चक्र | 5D ~ 7D | क्रिस्टल विकास चक्र | 5D ~ 7D |
| मुख्य मशीन का आकार | 2150mm x 1600mm x 2850mm (लंबाई x चौड़ाई x ऊंचाई) | मुख्य मशीन का आकार | 2150mm x 1600mm x 2850mm (लंबाई x चौड़ाई x ऊंचाई) |
| मुख्य मशीन का वजन | ≈ 2000 किलो | मुख्य मशीन का वजन | ≈ 2000 किलो |
| शीतलन जल प्रवाह | 6m3/h | शीतलन जल प्रवाह | 6m3/h |
| ठंडी भट्ठी सीमा वैक्यूम | 5 × 10−4 Pa | ठंडी भट्ठी सीमा वैक्यूम | 5 × 10−4 Pa |
| भट्ठी का वातावरण | आर्गन (5N), नाइट्रोजन (5N) | भट्ठी का वातावरण | आर्गन (5N), नाइट्रोजन (5N) |
| कच्चा माल | सिलिकॉन कार्बाइड कण | कच्चा माल | सिलिकॉन कार्बाइड कण |
| उत्पाद क्रिस्टल प्रकार | 4H | उत्पाद क्रिस्टल प्रकार | 4H |
| उत्पाद क्रिस्टल मोटाई | 18 मिमी ~ 30 मिमी | उत्पाद क्रिस्टल मोटाई | ≥ 15 मिमी |
| क्रिस्टल का प्रभावी व्यास | ≥ 150 मिमी | क्रिस्टल का प्रभावी व्यास | ≥ 200 मिमी |
हमारी सेवा
एक-स्टॉप समाधान
हम अनुकूलित सिलिकॉन कार्बाइड (SiC) भट्ठी समाधान प्रदान करते हैं, जिसमें पीवीटी, लेली, और टीएसएसजी/एलपीई प्रौद्योगिकियां शामिल हैं, जो आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित हैं।हम सुनिश्चित करते हैं कि हमारे सिस्टम आपके उत्पादन लक्ष्यों के अनुरूप हों.
ग्राहक प्रशिक्षण
हम यह सुनिश्चित करने के लिए व्यापक प्रशिक्षण प्रदान करते हैं कि आपकी टीम पूरी तरह से समझती है कि हमारे भट्टियों का संचालन और रखरखाव कैसे किया जाता है। हमारा प्रशिक्षण बुनियादी संचालन से लेकर उन्नत समस्या निवारण तक सब कुछ शामिल करता है।
साइट पर स्थापना और कमीशन
हमारी टीम व्यक्तिगत रूप से आपके स्थान पर सीआईसी भट्टियों को स्थापित और चालू करती है। हम सिस्टम के पूर्ण परिचालन की गारंटी देने के लिए सुचारू सेटअप सुनिश्चित करते हैं और एक गहन सत्यापन प्रक्रिया करते हैं।
बिक्री के बाद सहायता
हम प्रतिक्रियाशील बिक्री के बाद सेवा प्रदान करते हैं। हमारी टीम डाउनटाइम को कम करने और आपके उपकरण को सुचारू रूप से चलाने के लिए साइट पर मरम्मत और समस्या निवारण में सहायता करने के लिए तैयार है।
हम उच्च गुणवत्ता वाले भट्टियों और सीआईसी क्रिस्टल विकास में आपकी सफलता सुनिश्चित करने के लिए निरंतर समर्थन की पेशकश करने के लिए समर्पित हैं।
