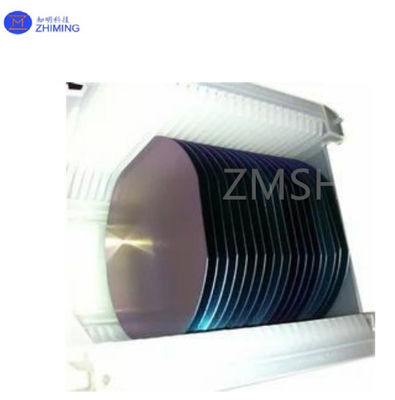

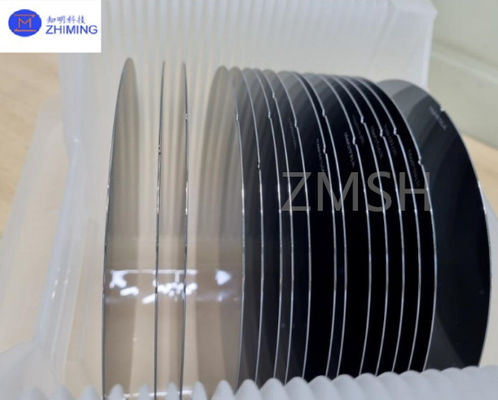

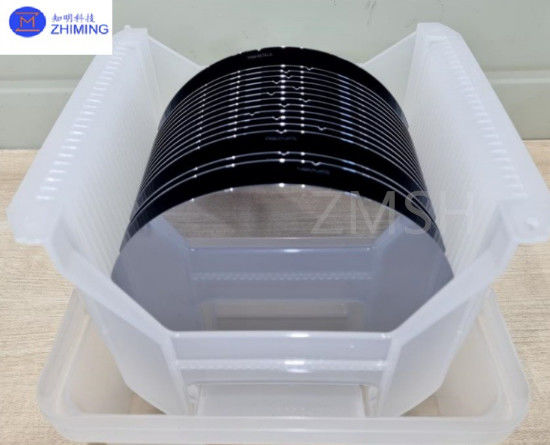

एसओआई वेफर पी प्रकार एन प्रकार 6 इंच 8 इंच 12 इंच सतह पॉलिश एसएसपी/डीएसपी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 25 |
|---|---|
| मूल्य: | undetermined |

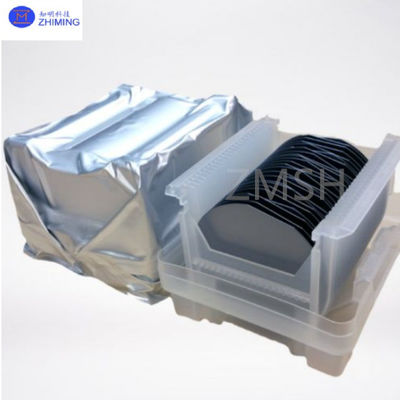

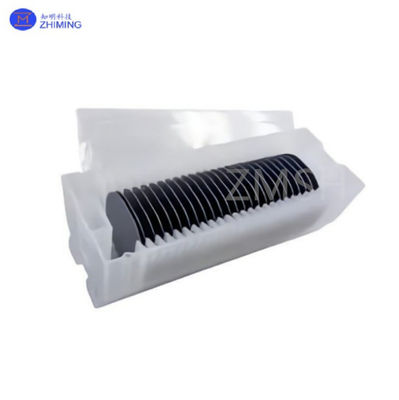

| पैकेजिंग विवरण: | फोमयुक्त प्लास्टिक＋गत्ते का डिब्बा |
| प्रसव के समय: | 2-4सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000 पीसी / सप्ताह |
|
विस्तार जानकारी |
|||
| शीर्ष सिलिकॉन परत की मोटाई: | 0.1 - 20 simberm | दफन ऑक्साइड परत की मोटाई: | 0.1 - 3 ationm |
|---|---|---|---|
| सब्सट्रेट प्रकार: | सिलिकॉन (एसआई), उच्च-प्रतिरोधकता सिलिकॉन (एचआर-एसआई), या अन्य | युक्ति परत प्रतिरोधकता: | 1 - 10,000 · · सेमी |
| ऑक्साइड परत प्रतिरोधकता: | 1 × 10⁶ से 10⁸ω · सेमी | ऊष्मा चालकता: | 1.5 - 3.0w/m · k |
| प्रमुखता देना: | 8 इंच SOI वेफर,12 इंच का SOI वेफर,6 इंच SOI वेफर |
||
उत्पाद विवरण
एसओआई वेफर पी प्रकार एन प्रकार 6 इंच 8 इंच 12 इंच सतह पॉलिश एसएसपी/डीएसपी
एसओआई वेफर का सार
सिलिकॉन पर इन्सुलेटर (एसओआई) एक उन्नत अर्धचालक तकनीक है जहां एक पतली इन्सुलेटिंग परत, आमतौर पर सिलिकॉन डाइऑक्साइड (SiO2),सिलिकॉन सब्सट्रेट और सक्रिय सिलिकॉन परत के बीच डाला जाता हैयह संरचना पारंपरिक बल्क सिलिकॉन तकनीक की तुलना में परजीवी क्षमता को काफी कम करती है, स्विचिंग गति में सुधार करती है, बिजली की खपत को कम करती है, और विकिरण प्रतिरोध को बढ़ाती है।
SOI का अर्थ है सिलिकॉन-ऑन-इंसुलेटर, या सिलिकॉन ऑन एक सब्सट्रेट, जो सिलिकॉन की ऊपरी परत और अंतर्निहित सब्सट्रेट के बीच दफन ऑक्साइड की एक परत पेश करता है।
एसओआई विनिर्देश
| ऊष्मा चालकता | अपेक्षाकृत उच्च ताप चालकता |
| सक्रिय परत की मोटाई | आमतौर पर कुछ से लेकर कई दसियों नैनोमीटर (एनएम) तक |
| वेफर का व्यास | 6 इंच, 8 इंच, 12 इंच |
| प्रक्रिया लाभ | उच्च उपकरण प्रदर्शन और कम बिजली की खपत |
| प्रदर्शन लाभ | उत्कृष्ट विद्युत गुण, कम उपकरण का आकार, इलेक्ट्रॉनिक घटकों के बीच कम से कम क्रॉसस्टॉक |
| प्रतिरोध | आम तौर पर कई सौ से लेकर हजारों ओम सेमी तक |
| बिजली की खपत की विशेषताएं | कम बिजली की खपत |
| अशुद्धता की एकाग्रता | अशुद्धियों की कम सांद्रता |
| आइसोलेटर वेफर पर सिलिकॉन समर्थन | एसओआई सिलिकॉन वेफर 4-इंच, सीएमओएस तीन-परत संरचना |
एसओआई की संरचना
एसओआई वेफर्स में आम तौर पर तीन मुख्य परतें होती हैंः
1शीर्ष सिलिकॉन परत (डिवाइस परत): पतली सिलिकॉन परत जिसमें अर्धचालक उपकरणों का निर्माण किया जाता है। आवेदन के आधार पर मोटाई कुछ नैनोमीटर से लेकर दशकों माइक्रोमीटर तक भिन्न होती है।
2दफन ऑक्साइड (बॉक्स) परत: सिलिकॉन डाइऑक्साइड (SiO2) की एक पतली परत जो विद्युत इन्सुलेशन प्रदान करती है। इसकी मोटाई दसियों नैनोमीटर से लेकर कुछ माइक्रोमीटर तक होती है।
3. हैंडल वेफर (सब्सट्रेट): एक यांत्रिक समर्थन परत, आमतौर पर थोक सिलिकॉन या अन्य उच्च प्रदर्शन सामग्री से बना है।
विशिष्ट अनुप्रयोगों के लिए प्रदर्शन को अनुकूलित करने के लिए दोनों शीर्ष सिलिकॉन और दफन ऑक्साइड परतों की मोटाई को अनुकूलित किया जा सकता है।
एसओआई विनिर्माण प्रक्रियाएं
एसओआई वेफर्स का उत्पादन तीन प्राथमिक विधियों का उपयोग करके किया जाता हैः
1.SIMOX (इम्प्लांटेड ऑक्सीजन द्वारा पृथक्करण)
इसमें एक सिलिकॉन वेफर में ऑक्सीजन आयनों को प्रत्यारोपित करना और उन्हें उच्च तापमान पर ऑक्सीकृत करके एक दफन ऑक्साइड परत बनाना शामिल है।
उच्च गुणवत्ता वाले एसओआई वेफर्स का उत्पादन करता है लेकिन अपेक्षाकृत महंगा है।
2.स्मार्ट कटTM (सोइटेक, फ्रांस द्वारा विकसित)
SOI संरचनाओं को बनाने के लिए हाइड्रोजन आयन प्रत्यारोपण और वेफर बंधन का उपयोग करता है।
व्यावसायिक एसओआई उत्पादन में सबसे व्यापक रूप से प्रयुक्त विधि।
3.वेफर बॉन्डिंग और एच-बैक
इसमें दो सिलिकॉन वेफर्स को जोड़ना और एक को वांछित मोटाई तक चुनकर उत्कीर्ण करना शामिल है।
मोटी एसओआई और विशेष अनुप्रयोगों के लिए प्रयोग किया जाता है।
एसओआई के अनुप्रयोग
अपने अनूठे प्रदर्शन लाभों के कारण, एसओआई प्रौद्योगिकी को विभिन्न उद्योगों में व्यापक रूप से अपनाया जाता हैः
1उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)
आईबीएम और एएमडी जैसी कंपनियां उच्च अंत सर्वर सीपीयू में एसओआई का उपयोग प्रसंस्करण गति बढ़ाने और बिजली की खपत को कम करने के लिए करती हैं।
एसओआई का व्यापक रूप से सुपरकंप्यूटर और एआई प्रोसेसर में प्रयोग किया जाता है।
2.मोबाइल और कम बिजली वाले उपकरण
एफडी-एसओआई तकनीक का उपयोग स्मार्टफोन, वेरेबल और आईओटी उपकरणों में प्रदर्शन और बिजली दक्षता को संतुलित करने के लिए किया जाता है।
STMicroelectronics और GlobalFoundries जैसे चिप निर्माता कम बिजली वाले अनुप्रयोगों के लिए FD-SOI चिप का उत्पादन करते हैं।
3आरएफ और वायरलेस संचार (आरएफ एसओआई)
आरएफ एसओआई को 5जी, वाई-फाई 6ई और मिलीमीटर तरंग संचार में व्यापक रूप से अपनाया जाता है।
आरएफ स्विच, कम शोर एम्पलीफायर (एलएनए) और आरएफ फ्रंट-एंड मॉड्यूल (आरएफ एफईएम) में उपयोग किया जाता है।
4ऑटोमोटिव इलेक्ट्रॉनिक्स
पावर एसओआई का व्यापक रूप से इलेक्ट्रिक वाहनों (ईवी) और उन्नत ड्राइवर सहायता प्रणाली (एडीएएस) में उपयोग किया जाता है।
यह उच्च तापमान और उच्च वोल्टेज पर काम करने की अनुमति देता है, कठिन परिस्थितियों में विश्वसनीयता सुनिश्चित करता है।
5सिलिकॉन फोटोनिक्स और ऑप्टिकल अनुप्रयोग
उच्च गति ऑप्टिकल संचार के लिए सिलिकॉन फोटोनिक्स चिप्स में एसओआई सब्सट्रेट का प्रयोग किया जाता है।
अनुप्रयोगों में डेटा केंद्र, उच्च गति वाले ऑप्टिकल इंटरकनेक्ट और लीडार (लाइट डिटेक्शन एंड रेंजिंग) शामिल हैं।
एसओआई वेफर के फायदे
1.कम परजीवी क्षमता और बढ़ी हुई परिचालन गति- बल्क सिलिकॉन सामग्री की तुलना में एसओआई उपकरण 20-35% की गति में सुधार प्राप्त करते हैं।
2. कम बिजली की खपतकम परजीवी क्षमता और कम रिसाव धारा के कारण, एसओआई उपकरण 35-70% तक बिजली की खपत को कम कर सकते हैं।
3. लॉक-अप प्रभावों का उन्मूलनएसओआई तकनीक लॉक-अप को रोकती है, जिससे डिवाइस की विश्वसनीयता में सुधार होता है।
4. सब्सट्रेट शोर का दमन और नरम त्रुटियों को कम करनाएसओआई प्रभावी रूप से सब्सट्रेट से पल्स करंट हस्तक्षेप को कम करता है, जिससे नरम त्रुटियों की घटना कम होती है।
5मौजूदा सिलिकॉन प्रक्रियाओं के साथ संगतताएसओआई प्रौद्योगिकी पारंपरिक सिलिकॉन निर्माण के साथ अच्छी तरह से एकीकृत होती है, जिससे प्रसंस्करण चरणों में 13-20% की कमी आती है।
