InP DFB Epiwafer तरंग दैर्ध्य 1390nm InP सब्सट्रेट 2 4 6 इंच 2.5 ~ 25G DFB लेजर डायोड के लिए
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
विस्तार जानकारी |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | AllnGaAs डोपिंग (सेमी3): | 1e17 से 2e18 5e17 से 1e19 |
| InGaAs डोपिंग(सेमी·*): | 5e14 से 4e19 | ||
| प्रमुखता देना: | 1390nm InP DFB Epiwafer,6 इंच InP सब्सट्रेट |
||
उत्पाद विवरण
InP DFB Epiwafer तरंग दैर्ध्य 1390nm InP सब्सट्रेट 2 4 6 इंच 2.5 ~ 25G DFB लेजर डायोड के लिए
InP DFB Epiwafer InP सब्सट्रेट का संक्षिप्त विवरण
1390 एनएम तरंग दैर्ध्य अनुप्रयोगों के लिए डिज़ाइन किए गए इनपी डीएफबी एपिवाफ़र उच्च गति ऑप्टिकल संचार प्रणालियों में उपयोग किए जाने वाले महत्वपूर्ण घटक हैं, विशेष रूप से 2.5 जीबीपीएस से 25 जीबीपीएस डीएफबी (वितरित प्रतिक्रिया) लेजर डायोडउच्च गुणवत्ता वाले उपमहाक्षीय परतों को प्राप्त करने के लिए इन वेफर्स को उन्नत एमओसीवीडी (मेटल-ऑर्गेनिक केमिकल वाष्प जमाव) तकनीकों का उपयोग करके इंडियम फॉस्फाइड (आईएनपी) सब्सट्रेट पर उगाया जाता है।
डीएफबी लेजर का सक्रिय क्षेत्र आमतौर पर इनगाएएलए या इनगाएएसपी क्वाटरनरी मल्टीपल क्वांटम कुओं (एमक्यूडब्ल्यू) का उपयोग करके निर्मित किया जाता है, जो तनाव-मुआवजे के लिए डिज़ाइन किए गए हैं।यह उच्च गति डेटा संचरण के लिए इष्टतम प्रदर्शन और स्थिरता सुनिश्चित करता हैवेफर्स विभिन्न विनिर्माण आवश्यकताओं को पूरा करने के लिए 2-इंच, 4-इंच और 6-इंच सहित विभिन्न सब्सट्रेट आकारों में उपलब्ध हैं।
1390nm तरंग दैर्ध्य ऑप्टिकल संचार प्रणालियों के लिए आदर्श है, जिन्हें कम फैलाव और हानि के साथ सटीक एकल-मोड आउटपुट की आवश्यकता होती है,इसे मध्यम दूरी के संचार नेटवर्क और सेंसिंग अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनानाग्राहक या तो खुद ग्रिटिंग के गठन को संभाल सकते हैं या आगे के अनुकूलन के लिए पुनः विकास सहित एपिहाउस सेवाओं का अनुरोध कर सकते हैं।
इन एपिवाफ़र को विशेष रूप से आधुनिक दूरसंचार और डेटा संचार प्रणालियों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है, जो कुशल,उच्च गति नेटवर्क में ऑप्टिकल ट्रांससीवर और लेजर मॉड्यूल के लिए उच्च प्रदर्शन समाधान.
InP DFB Epiwafer InP सब्सट्रेट की संरचना
InP DFB Epiwafer InP सब्सट्रेट का PL मैपिंग परीक्षण परिणाम
InP DFB Epiwafer InP सब्सट्रेट का XRD और ECV परीक्षण परिणाम

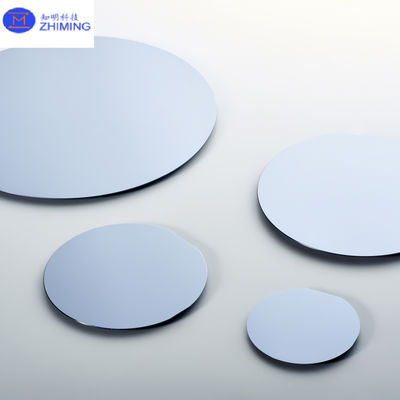

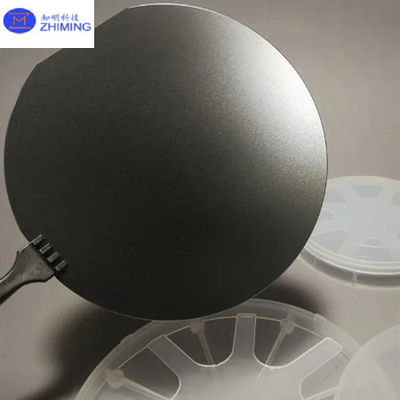

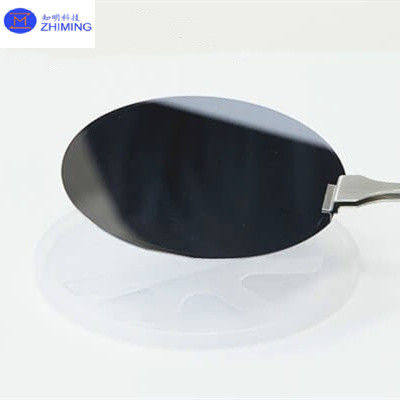

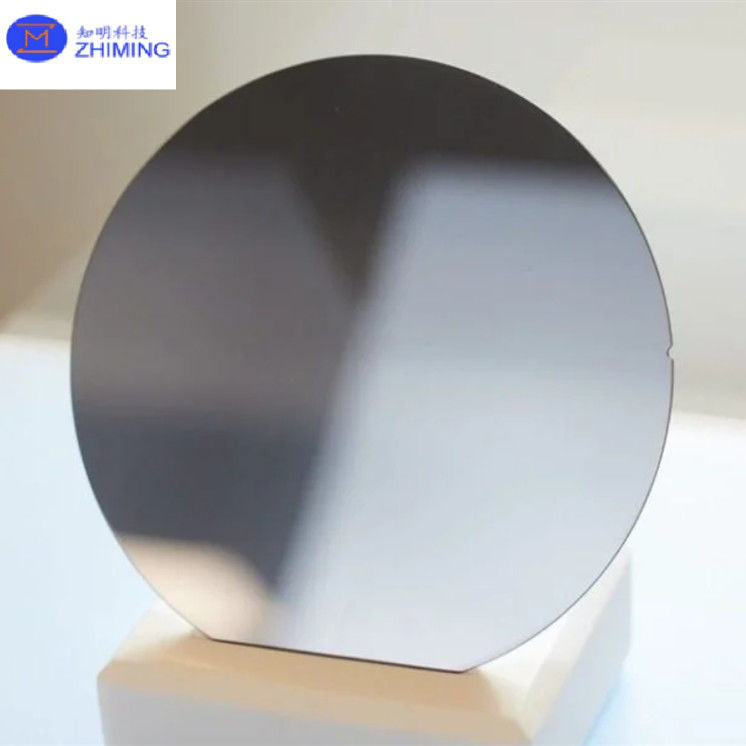

InP DFB Epiwafer InP सब्सट्रेट की वास्तविक तस्वीरें
InP DFB Epiwafer InP सब्सट्रेट के गुण
इनपी सब्सट्रेट पर इनपी डीएफबी एपिवाफर के गुण
सब्सट्रेट सामग्रीः इंडियम फॉस्फिड (InP)
- ग्रिड मिलान: InP InGaAsP या InGaAlAs जैसी उपमहाक्षीय परतों के साथ उत्कृष्ट जाली मिलान प्रदान करता है, जो न्यूनतम तनाव और दोषों के साथ उच्च गुणवत्ता वाले उपमहाक्षीय विकास सुनिश्चित करता है,जो डीएफबी लेजर के प्रदर्शन के लिए महत्वपूर्ण है.
- प्रत्यक्ष बैंडगैप: इनपी में 1.344 eV का सीधा बैंडगैप है, जो इसे अवरक्त स्पेक्ट्रम में प्रकाश उत्सर्जित करने के लिए आदर्श बनाता है, विशेष रूप से 1.3 μm और 1.55 μm जैसे तरंग दैर्ध्य पर, आमतौर पर ऑप्टिकल संचार में उपयोग किया जाता है।
ईपिटेक्सियल परतें
- सक्रिय क्षेत्र: सक्रिय क्षेत्र में आमतौर पर InGaAsP या InGaAlAs क्वाटरनरी मल्टीपल क्वांटम कुएं (MQWs) होते हैं। ये MQWs प्रदर्शन को बढ़ाने के लिए तनाव-मुआवजा देते हैं,कुशल इलेक्ट्रॉन-छेद पुनर्मिलन और उच्च ऑप्टिकल लाभ सुनिश्चित करना.
- आवरण परतें: ये परतें ऑप्टिकल कैप्चर प्रदान करती हैं, यह सुनिश्चित करती हैं कि प्रकाश सक्रिय क्षेत्र के भीतर रहे, लेजर की दक्षता में वृद्धि करें।
- ग्रिटिंग परत: एकीकृत ग्रिटिंग संरचना एकल-मोड संचालन के लिए प्रतिक्रिया प्रदान करती है, स्थिर और संकीर्ण लाइन चौड़ाई उत्सर्जन सुनिश्चित करती है।ग्रिटिंग या तो ग्राहक द्वारा निर्मित या epiwafer आपूर्तिकर्ता द्वारा की पेशकश की जा सकती है.
ऑपरेटिंग तरंग दैर्ध्य:
- 1390nmडीएफबी लेजर 1390 एनएम पर काम करने के लिए अनुकूलित है, जो मेट्रो और लंबी दूरी के नेटवर्क सहित ऑप्टिकल संचार में अनुप्रयोगों के लिए उपयुक्त है।
उच्च-गति मॉड्यूलेशन क्षमता:
- एपिवाफर को डीएफबी लेजर में उपयोग के लिए डिज़ाइन किया गया है जो 2.5 जीबीपीएस से 25 जीबीपीएस तक डेटा ट्रांसमिशन गति का समर्थन करते हैं, जिससे यह उच्च गति ऑप्टिकल संचार प्रणालियों के लिए आदर्श है।
तापमान स्थिरता:
- इनपी-आधारित डीएफबी एपिवाफ़र उत्कृष्ट तापमान स्थिरता प्रदान करते हैं, जो विभिन्न परिचालन वातावरणों में निरंतर तरंग दैर्ध्य उत्सर्जन और विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
एकल-मोड और संकीर्ण रेखा चौड़ाई:
- डीएफबी लेजर संकीर्ण स्पेक्ट्रल लाइन चौड़ाई के साथ एकल-मोड संचालन प्रदान करते हैं, सिग्नल हस्तक्षेप को कम करते हैं और डेटा ट्रांसमिशन अखंडता में सुधार करते हैं, जो उच्च गति संचार नेटवर्क के लिए आवश्यक है.
एक InP सब्सट्रेट पर InP DFB Epiwafer उत्कृष्ट जाली मिलान, उच्च गति मॉड्यूलेशन क्षमता, तापमान स्थिरता, और सटीक एकल मोड संचालन प्रदान करता है,यह 2 से डेटा दरों के लिए 1390nm पर संचालित ऑप्टिकल संचार प्रणालियों में एक प्रमुख घटक बना रहा है.5 जीबीपीएस से 25 जीबीपीएस.
डाटा शीट
अधिक जानकारी हमारे पीडीएफ दस्तावेज़ में है,कृपया उस पर क्लिक करेंZMSH डीएफबी इनपुट एपिवेफर.pdf
