इनपी वेफर 2 इंच 3 इंच 4 इंच वीजीएफ पी प्रकार एन प्रकार Depant Zn S Fe Undoped प्राइम ग्रेड परीक्षण ग्रेड
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | InP wafer |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| सिर झुकाना: | <10 उम, <15 उम | टीटीवी: | <10 उम, <15 उम |
|---|---|---|---|
| पॉलिश: | एसएसपी या डीएसपी | अभिविन्यास: | <100>, <111> |
| पुनर्निर्देशन परिशुद्धता: | ± 0.5 डिग्री | प्राथमिक फ्लैट लंबाई: | 16±2 मिमी, 22±2 मिमी, 32.5±2 मिमी |
| स्कोन्डरी फ्लैट लंबाई: | 8±1 मिमी, 11±1 मिमी, 18±1 मिमी | ताना: | <15 उम |
| आकार: | 2 इंच 3 इंच 4 इंच (अनुकूलित आकार उपलब्ध हैं) | मोटाई: | 0.35 मिमी, 0.6 मिमी |
| प्रमुखता देना: | 2 इंच का इनपी वेफर,3 इंच का इनपी वेफर,4 इंच का इनपी वेफर |
||
उत्पाद विवरण
इनपी वेफर 2 इंच 3 इंच 4 इंच वीजीएफ पी प्रकार एन प्रकार Depant Zn S Fe Undoped प्राइम ग्रेड परीक्षण ग्रेड
इनपी वेफर का वर्णन:
इंडियम फॉस्फाइड वेफर्स (InP wafers) इंडियम फॉस्फाइड से तैयार किए जाते हैं जो एक द्विआधारी अर्धचालक है।इनपी वेफरयह सिलिकॉन जैसे अन्य लोकप्रिय अर्धचालकों की तुलना में एक बेहतर इलेक्ट्रॉन वेग प्रदान करता है। यह बेहतर इलेक्ट्रॉन वेग इसे ऑप्टोइलेक्ट्रॉनिक अनुप्रयोगों के लिए सबसे उपयोगी यौगिक बनाता है,तेज़ ट्रांजिस्टर, और अनुनाद सुरंग डायोड।इनपी वेफर्सउच्च आवृत्ति और उच्च शक्ति वाले इलेक्ट्रॉनिक उपकरणों में है।इनपी वेफरउच्च गति फाइबर ऑप्टिक संचार में भी व्यापक रूप से उपयोग किया जाता है क्योंकि इंडियम फॉस्फाइड 1000nm से ऊपर तरंग दैर्ध्य उत्सर्जित करता है और पता लगाता है।इनपी वेफर5G के आगमन के साथ, 5G का उपयोग डेटाकॉम और दूरसंचार अनुप्रयोगों में लेजर और फोटोड के लिए एक सब्सट्रेट के रूप में भी किया जाता है।इनपी वेफरबाजार शिखर को छू जाएगा।इनपी वेफर्सऑप्टिकल फाइबर कनेक्शन, मेट्रो-रिंग एक्सेस नेटवर्क, कंपनी नेटवर्क, डेटा सेंटर, आदि में उपयोग करने के लिए सबसे वांछित वेफर्स होंगे। हम एक 99.99% शुद्ध पेशकश कर रहे हैंइनपी वेफरयह सबसे कुशल और प्रभावी होगा।
इनपी वेफर का चरित्रः
1बैंडगैप: इनपी में कमरे के तापमान पर लगभग 1.35 eV का एक संकीर्ण बैंडगैप होता है, जिससे यह फोटोडेटेक्टर, लेजर और सौर कोशिकाओं जैसे ऑप्टोइलेक्ट्रॉनिक्स में अनुप्रयोगों के लिए उपयुक्त होता है।
2उच्च इलेक्ट्रॉन गतिशीलताः अन्य अर्धचालक सामग्री की तुलना में InP में उच्च इलेक्ट्रॉन गतिशीलता है,जो उच्च-गति इलेक्ट्रॉनिक उपकरणों जैसे उच्च आवृत्ति ट्रांजिस्टर और एकीकृत सर्किट के लिए फायदेमंद है.
3उच्च ताप चालकताः इनपी में अपेक्षाकृत उच्च ताप चालकता होती है, जिससे उच्च शक्ति वाले इलेक्ट्रॉनिक उपकरणों में कुशल ताप अपव्यय की अनुमति मिलती है।
4ऑप्टिकल गुण: इनपी वेफर्स में उत्कृष्ट ऑप्टिकल गुण होते हैं, जिनमें इन्फ्रारेड क्षेत्र में उच्च पारदर्शिता भी शामिल है, जो उन्हें ऑप्टिकल संचार और सेंसिंग अनुप्रयोगों के लिए आदर्श बनाता है।
5कम शोर गुण: इनपी कम शोर विशेषताओं का प्रदर्शन करता है, जिससे यह कम शोर एम्पलीफायरों और संचार प्रणालियों में रिसीवरों के लिए उपयुक्त है।
6रासायनिक स्थिरताः इनपी रासायनिक रूप से स्थिर है, जो विभिन्न वातावरणों में इसकी विश्वसनीयता में योगदान देता है।
7InGaAs के साथ ग्रिटिस-मैचः InP को इंडियम गैलियम आर्सेनइड (InGaAs) के साथ ग्रिटिस-मैच किया जाता है, जिससे ऑप्टोइलेक्ट्रॉनिक उपकरणों के लिए उच्च गुणवत्ता वाले हेटरोस्ट्रक्चर का विकास संभव होता है।
8उच्च ब्रेकडाउन वोल्टेज: इनपी वेफर्स में उच्च ब्रेकडाउन वोल्टेज होता है, जिससे वे उच्च शक्ति और उच्च आवृत्ति वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
9उच्च इलेक्ट्रॉन संतृप्ति वेग: InP में इलेक्ट्रॉन संतृप्ति वेग उच्च होता है, जो उच्च गति वाले इलेक्ट्रॉनिक उपकरणों के लिए लाभकारी होता है।
10डोपिंगः इनपी वेफर्स को एन-प्रकार और पी-प्रकार दोनों क्षेत्रों को बनाने के लिए डोपिंग किया जा सकता है, जिससे विभिन्न प्रकार के इलेक्ट्रॉनिक और ऑप्टोइलेक्ट्रॉनिक उपकरणों के निर्माण की अनुमति मिलती है।
इनपी वेफर का रूपः
| सामग्री | इनपी |
|---|---|
| विकास विधि | LEC,VCZ/P-LEC, VGF, VB |
| जाली (A) | a=5.869 |
| संरचना | एम3 |
| पिघलने का बिंदु | 1600°C |
| घनत्व ((g/cm3) | 4.79 g/cm3 |
| डोपिंग सामग्री |
गैर-डॉप S-डॉप Zn-डॉप Fe-डॉप
|
| प्रकार |
एन एन पी एन
|
| वाहक एकाग्रता (cm-3) |
(0.4-2) x 1016 (0.8-3) x 1018 (4-6) x 1018
(0.6-2) x 1018
|
| गतिशीलता (cm2v-1s-1) |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| ईपीडी (औसत) |
3 x 104. सेमी2 2 x 103/सेमी2. 2 x 104/सेमी2. 3 x 104/सेमी2
|

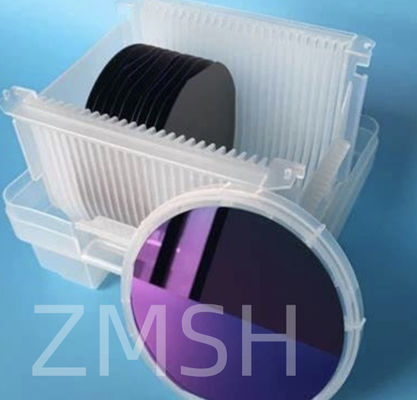

इनपी वेफर की भौतिक तस्वीरः
इनपी वेफर का प्रयोगः
1फोटोनिक्स:
लेजर और डिटेक्टरः अपने संकीर्ण बैंडगैप (~ 1.35 इलेक्ट्रॉन वोल्ट) के साथ, InP फोटोनिक्स अनुप्रयोगों में लेजर और डिटेक्टर जैसे उपकरणों के लिए उपयुक्त है।
ऑप्टिकल संचार: इनपी वेफर्स ऑप्टिकल संचार प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं, जिनका उपयोग फाइबर ऑप्टिक्स के लिए लेजर और मॉड्यूलेटर जैसे घटकों में किया जाता है।
2अर्धचालक उपकरण:
हाई-स्पीड ट्रांजिस्टर: इनपी की उच्च इलेक्ट्रॉन गतिशीलता इसे हाई-स्पीड ट्रांजिस्टर के निर्माण के लिए एक आदर्श सामग्री बनाती है।
सौर कोशिकाएं: इनपी वेफर्स सौर कोशिकाओं में अच्छा प्रदर्शन प्रदर्शित करते हैं, जिससे कुशल फोटोवोल्टिक रूपांतरण संभव होता है।
3माइक्रोवेव और आरएफ उपकरण:
माइक्रोवेव एकीकृत सर्किट (एमआईसी): इनपी वेफर्स का उपयोग माइक्रोवेव और आरएफ एकीकृत सर्किट के निर्माण में किया जाता है, जो उच्च आवृत्ति प्रतिक्रिया और प्रदर्शन प्रदान करते हैं।
कम शोर एम्पलीफायर: कम शोर एम्पलीफायर में इनपी वेफर्स का महत्वपूर्ण उपयोग होता है।
4फोटोवोल्टिक उपकरण:
सौर ऊर्जा प्रणालियों के लिए उच्च दक्षता वाली सौर ऊर्जा कोशिकाओं के निर्माण में इनपी वेफर्स का उपयोग किया जाता है।
5सेंसर प्रौद्योगिकी:
ऑप्टिकल सेंसरः इनपी वेफर्स में ऑप्टिकल सेंसर अनुप्रयोगों में क्षमता है, जिनका उपयोग विभिन्न सेंसर प्रौद्योगिकियों और इमेजिंग सिस्टम में किया जाता है।
6एकीकृत सर्किट:
ऑप्टोइलेक्ट्रॉनिक एकीकृत सर्किट: इनपी वेफर्स का उपयोग ऑप्टिकल संचार और सेंसिंग में अनुप्रयोगों के लिए ऑप्टोइलेक्ट्रॉनिक एकीकृत सर्किट के निर्माण में किया जाता है।
7ऑप्टिकल उपकरण:
फाइबर ऑप्टिक एम्पलीफायर: फाइबर ऑप्टिक संचार में सिग्नल एम्पलीफिकेशन और ट्रांसमिशन के लिए फाइबर ऑप्टिक एम्पलीफायरों में इनपी वेफर महत्वपूर्ण भूमिका निभाते हैं।

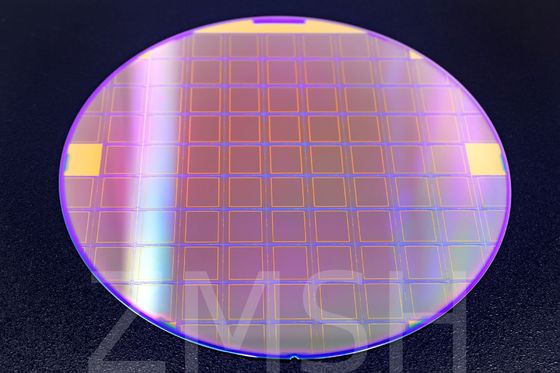

इनपी वेफर के अनुप्रयोग चित्रः
अनुकूलन:
यहाँ इनपी वेफर अनुकूलन के कुछ पहलू दिए गए हैंः
1वेफर का आकारः इनपी वेफर्स को व्यास (2-इंच, 3-इंच, 4-इंच) और मोटाई के संदर्भ में अनुकूलित किया जा सकता है ताकि आवेदन की विशिष्ट आवश्यकताओं के अनुरूप हो।
2अभिविन्यासः वेफर ((100), (111) A, (111) B) का अभिविन्यास अपेक्षित अनुप्रयोग के लिए वांछित क्रिस्टल अभिविन्यास के आधार पर निर्दिष्ट किया जा सकता है।
3डोपिंग प्रोफाइलः डोपिंग प्रोफाइल को डोपेंट्स (सिलिकॉन,सल्फर) उपकरण के निर्माण के लिए आवश्यक विशिष्ट विद्युत गुणों को प्राप्त करने के लिए.
4सतह की गुणवत्ताः वेफर की सतह की गुणवत्ता को आवश्यक असमानता विनिर्देशों को पूरा करने के लिए अनुकूलित किया जा सकता है, ऑप्टोइलेक्ट्रॉनिक्स और फोटोनिक्स जैसे अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करता है.
5. एपिटेक्सियल लेयर्स: इनपी वेफर्स को लेजर जैसे विशेष उपकरणों के लिए हेटरोस्ट्रक्चर बनाने के लिए अन्य सामग्रियों जैसे InGaAs, InAlGaAs, या InGaAsP की एपिटेक्सियल परतों के साथ अनुकूलित किया जा सकता है,फोटो डिटेक्टर, और उच्च गति वाले ट्रांजिस्टर।
6विशेष कोटिंग्सः इनपी वेफर्स को विशिष्ट सामग्री या फिल्मों से कोटिंग किया जा सकता है ताकि विशिष्ट अनुप्रयोगों में उनके प्रदर्शन को बढ़ाया जा सके, जैसे कि ऑप्टिकल उपकरणों के लिए प्रतिबिंब विरोधी कोटिंग।
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: इनपी अर्धचालक क्या है?
उत्तरः इंडियम फॉस्फाइड (InP) एक द्विआधारी अर्धचालक है जिसमें इंडियम (In) और फॉस्फोरस (P) होते हैं। गैलियम आर्सेनइड (GaAs) अर्धचालकों की तरह जो एक जिंकब्लेंड क्रिस्टल संरचना के साथ आते हैं,InP को III-V अर्धचालकों के अंतर्गत आने वाले सामग्रियों के समूह के अंतर्गत वर्गीकृत किया गया है.
2प्रश्न: इंडियम फॉस्फिड का क्या उपयोग है?
एःइंडियम फॉस्फिड सब्सट्रेट मुख्य रूप से तृतीयक (InGaAs) और चतुर्थक (InGaAsP) मिश्र धातु युक्त संरचनाओं के विकास के लिए उपयोग किया जाता है, जिसका उपयोग लंबी तरंग दैर्ध्य (1.3 और 1.1) के निर्माण के लिए किया जाता है।55 μm) डायोड लेजर, एल ई डी, और फोटो डिटेक्टर।
3प्रश्न: इनपी के क्या फायदे हैं?
उत्तर: उच्च इलेक्ट्रॉन गतिशीलताः इनपी में सिलिकॉन की तुलना में लगभग दस गुना अधिक इलेक्ट्रॉन गतिशीलता है, जिससे यह दूरसंचार और रडार प्रणालियों में उच्च गति वाले ट्रांजिस्टर और एम्पलीफायरों के लिए एकदम सही है।
