एन-प्रकार का SiC Si Compound Wafer पर 6 इंच 150 मिमी का SiC प्रकार का 4H-N Si प्रकार का N या P
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | Si यौगिक वेफर पर N-प्रकार SiC |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | 4-6 सप्ताह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| व्यास: | 150±0.2मिमी | बहुप्रकार: | 4 |
|---|---|---|---|
| प्रतिरोधकता: | 0.015-0.025ओम ·सेमी | स्थानांतरण SiC परत की मोटाई: | ≥0.1μm |
| खालीपन: | ≤5ea/वेफर (2मिमी>डी>0.5मिमी | सामने का खुरदरापन: | रा≤0.2एनएम (5μm*5μm |
| एसआई अभिविन्यास: | <111>/<100>/<110> | एसआई प्रकार: | पी/एन |
| फ्लैट लंबाई: | 47.5±1.5मिमी | किनारा चिप, खरोंच, दरार (दृश्य निरीक्षण): | कोई नहीं |
| प्रमुखता देना: | Si Compound Wafer पर 6 इंच SiC,Si Compound Wafer पर 150mm SiC |
||
उत्पाद विवरण
एन-प्रकार का सीआईसी पर सीआई यौगिक वेफर 6 इंच 150 मिमी सीआईसी प्रकार 4 एच-एन सीआई प्रकार एन या पी
एन-प्रकार का SiC Si Compound Wafer abstract पर
सिलिकॉन (Si) यौगिक वेफर्स पर एन-प्रकार सिलिकॉन कार्बाइड (SiC) ने उच्च शक्ति और उच्च आवृत्ति इलेक्ट्रॉनिक उपकरणों में अपने आशाजनक अनुप्रयोगों के कारण महत्वपूर्ण ध्यान आकर्षित किया है।इस अध्ययन में एन-प्रकार के सीआईसी के निर्माण और विशेषता का परिचय दिया गया है।, उनके संरचनात्मक, विद्युत, और थर्मल गुणों पर जोर देते हुए. रासायनिक वाष्प जमाव (सीवीडी) का उपयोग करके, हम सफलतापूर्वक एक उच्च गुणवत्ता वाले एन प्रकार के सीआईसी परत एक सीआई सब्सट्रेट पर बढ़ी,कम से कम जाली असंगतता और दोष सुनिश्चित करनामिश्रित वेफर की संरचनात्मक अखंडता की पुष्टि एक्स-रे विवर्तन (एक्सआरडी) और ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोपी (टीईएम) विश्लेषण के माध्यम से की गई थी।उत्कृष्ट क्रिस्टलीयता के साथ एक समान SiC परत प्रकटविद्युत मापों ने बेहतर वाहक गतिशीलता और कम प्रतिरोध का प्रदर्शन किया, इन वेफर्स को अगली पीढ़ी के पावर इलेक्ट्रॉनिक्स के लिए आदर्श बना दिया।थर्मल चालकता पारंपरिक Si वेफर्स की तुलना में बढ़ी है, उच्च शक्ति अनुप्रयोगों में बेहतर गर्मी अपव्यय में योगदान देता है।परिणामों से पता चलता है कि एन-प्रकार के SiC पर Si यौगिक वेफर्स में अच्छी तरह से स्थापित सिलिकॉन प्रौद्योगिकी प्लेटफॉर्म के साथ उच्च प्रदर्शन वाले SiC-आधारित उपकरणों को एकीकृत करने के लिए बड़ी क्षमता है.
विनिर्देशों और योजनागत आरेख के लिएएन-प्रकार का SiC Si Compound Wafer पर
| पद | विनिर्देश | पद | विनिर्देश |
|---|---|---|---|
| व्यास | 150 ± 0.2 मिमी | दिशा-निर्देश | <111>/<100>/<110> |
| SiC प्रकार | 4H | Si प्रकार | पी/एन |
| सीआईसी प्रतिरोध | 0.015 ∙0.025 Ω·cm | फ्लैट लंबाई | 47.5 ± 1.5 मिमी |
| ट्रांसफर सीआईसी परत मोटाई | ≥0.1 μm | एज चिप, स्क्रैच, क्रैक (दृश्य निरीक्षण) | कोई नहीं |
| शून्य | ≤5 ea/वेफर (2 मिमी < D < 0.5 मिमी) | टीटीवी | ≤5 μm |
| सामने की रगड़ता | Ra ≤ 0.2 nm (5 μm × 5 μm) | मोटाई | 500/625/675 ± 25 μm |

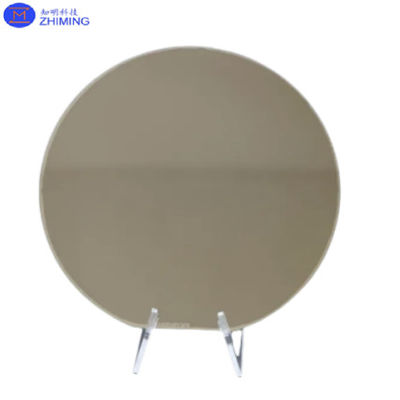

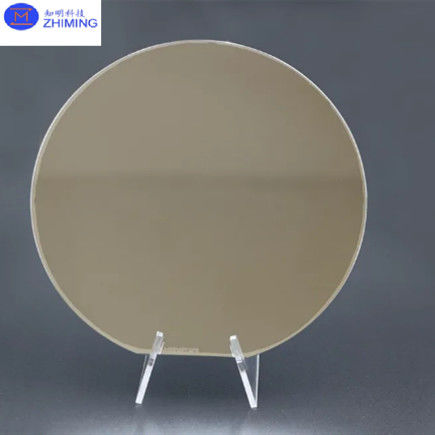

एन-टाइप सीआईसी पर सीआई कंपाउंड वेफर तस्वीरें
एन-प्रकार का सीआईसी सीआई कंपाउंड वेफर अनुप्रयोगों पर
एन-टाइप SiC पर Si यौगिक वेफर्स में सिलिकॉन कार्बाइड (SiC) और सिलिकॉन (Si) दोनों के गुणों के अद्वितीय संयोजन के कारण विभिन्न प्रकार के अनुप्रयोग हैं।ये अनुप्रयोग मुख्य रूप से उच्च शक्ति पर केंद्रित हैं, उच्च तापमान और उच्च आवृत्ति वाले इलेक्ट्रॉनिक उपकरण। कुछ प्रमुख अनुप्रयोगों में शामिल हैंः
-
पावर इलेक्ट्रॉनिक्स:
- विद्युत उपकरण: एन-प्रकार के सीआईसी पर सीआई वेफर्स का उपयोग डायोड, ट्रांजिस्टर (जैसे, एमओएसएफईटी, आईजीबीटी) और रेक्टिफायर जैसे बिजली उपकरणों के निर्माण में किया जाता है।इन उपकरणों को उच्च टूटने वोल्टेज और SiC के कम प्रतिरोध का लाभ मिलता है, जबकि Si सब्सट्रेट मौजूदा सिलिकॉन आधारित प्रौद्योगिकियों के साथ एकीकरण को आसान बनाता है।
- कनवर्टर और इन्वर्टर: इन वेफर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों (जैसे सौर इन्वर्टर, पवन टरबाइन) के लिए कन्वर्टर्स और इन्वर्टर्स में किया जाता है, जहां कुशल ऊर्जा रूपांतरण और गर्मी प्रबंधन महत्वपूर्ण हैं।
-
ऑटोमोबाइल इलेक्ट्रॉनिक्स:
- विद्युत वाहन (ईवी): इलेक्ट्रिक और हाइब्रिड वाहनों में, एन-प्रकार के SiC on Si वेफर्स का उपयोग पावरट्रेन घटकों में किया जाता है, जिसमें इन्वर्टर, कन्वर्टर्स और ऑनबोर्ड चार्जर शामिल हैं।सीआईसी की उच्च दक्षता और थर्मल स्थिरता अधिक कॉम्पैक्ट और कुशल पावर इलेक्ट्रॉनिक्स की अनुमति देती है, जिससे बेहतर प्रदर्शन और अधिक समय तक बैटरी जीवन होता है।
- बैटरी प्रबंधन प्रणाली (बीएमएस): ईवी में बैटरी चार्ज करने और डिस्चार्ज करने से जुड़े उच्च शक्ति स्तरों और थर्मल तनावों को प्रबंधित करने के लिए इन वेफर्स का उपयोग बीएमएस में भी किया जाता है।
-
आरएफ और माइक्रोवेव उपकरण:
- उच्च आवृत्ति अनुप्रयोग: एन-प्रकार के सीआईसी पर सीआई वेफर्स दूरसंचार और रडार प्रणालियों में उपयोग किए जाने वाले एम्पलीफायर और ऑसिलेटर सहित रेडियो फ्रीक्वेंसी (आरएफ) और माइक्रोवेव उपकरणों के लिए उपयुक्त हैं।उच्च आवृत्तियों पर उच्च इलेक्ट्रॉन गतिशीलता के लिए SiC तेजी से संकेत प्रसंस्करण सक्षम बनाता है.
- 5जी प्रौद्योगिकी: इन वेफर्स का उपयोग 5जी बेस स्टेशनों और अन्य संचार अवसंरचना घटकों में किया जा सकता है, जहां उच्च शक्ति हैंडलिंग और आवृत्ति संचालन आवश्यक है।
-
एयरोस्पेस और रक्षा:
- कठोर वातावरण इलेक्ट्रॉनिक्स: वेफर्स का उपयोग एयरोस्पेस और रक्षा अनुप्रयोगों में किया जाता है जहां इलेक्ट्रॉनिक्स को चरम तापमान, विकिरण और यांत्रिक तनाव के तहत विश्वसनीय रूप से काम करना चाहिए।उच्च तापमान सहिष्णुता और स्थायित्व के लिए SiC ̊ इस तरह के वातावरण के लिए आदर्श बनाता है.
- उपग्रहों के लिए पावर मॉड्यूल: उपग्रह पावर मॉड्यूल में, ये वेफर्स अंतरिक्ष स्थितियों में कुशल ऊर्जा प्रबंधन और दीर्घकालिक विश्वसनीयता में योगदान देते हैं।
-
औद्योगिक इलेक्ट्रॉनिक्स:
- मोटर ड्राइव: N-प्रकार के Si-on-Si वेफर्स का उपयोग औद्योगिक मोटर ड्राइव में किया जाता है, जहां वे दक्षता में वृद्धि करते हैं और पावर मॉड्यूल के आकार को कम करते हैं,उच्च शक्ति वाले औद्योगिक अनुप्रयोगों में कम ऊर्जा खपत और बेहतर प्रदर्शन के लिए अग्रणी.
- स्मार्ट ग्रिड: ये वेफर्स स्मार्ट ग्रिड के विकास के लिए अभिन्न अंग हैं, जहां उच्च दक्षता वाले बिजली रूपांतरण और वितरण विद्युत भार प्रबंधन और अक्षय ऊर्जा एकीकरण के लिए महत्वपूर्ण हैं।
-
चिकित्सा उपकरण:
- प्रत्यारोपित इलेक्ट्रॉनिक्स: SiC की जैव संगतता और मजबूती, Si के प्रसंस्करण लाभों के साथ संयुक्त,इन वेफर्स को उच्च विश्वसनीयता और कम बिजली की खपत की आवश्यकता वाले प्रत्यारोपित चिकित्सा उपकरणों के लिए उपयुक्त बनाना.
संक्षेप में, N-प्रकार के SiC पर Si यौगिक वेफर्स बहुमुखी और ऐसे अनुप्रयोगों में आवश्यक हैं जो चुनौतीपूर्ण वातावरण में उच्च दक्षता, विश्वसनीयता और प्रदर्शन की मांग करते हैं,उन्हें आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकियों को आगे बढ़ाने में एक महत्वपूर्ण सामग्री बनाना.
