सफीर वेफर 6 इंच डीएसपी एसएसपी सी-प्लेन ((0001) 99,999% उच्च शुद्धता मोनोक्रिस्टलाइन Al2O3 एलईडी
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | Sapphire subatrate |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| आणविक भार: | 101.96 | परत की मोटाई: | 1-5um |
|---|---|---|---|
| आंतरिक प्रतिरोधकता: | 1E16 Ω-सेमी | चमकाना: | डीएसपी, एसएसपी |
| अपवर्तक सूचकांक: | आम तौर पर लगभग 1.76 (589 एनएम पर) | रासायनिक स्थिरता: | उत्कृष्ट |
| सतह खुरदरापन: | रा < 0.5 एनएम | व्यास सहनशीलता: | ≤3% |
| प्रमुखता देना: | एलईडी सैफियर वेफर,6 इंच का नीलम वेफर,उच्च शुद्धता वाले नीलमणि वाले वेफर |
||
उत्पाद विवरण
सफीर वेफर 6 इंच डीएसपी एसएसपी सी-प्लेन ((0001) 99,999% उच्च शुद्धता मोनोक्रिस्टलीय Al2O3 एलईडी
उत्पाद विवरण 6 इंच का नीलम वेफर:
नीलम एक प्रकार का खनिज है जिसमें उच्च कठोरता (9.0 मोह), अच्छी पारदर्शिता और रासायनिक स्थिरता जैसी विशेषताएं होती हैं। नीलम को दो श्रेणियों में वर्गीकृत किया जा सकता हैःप्राकृतिक नीलम और सिंथेटिक नीलम. सिंथेटिक नीलम वेफर्स को उच्च तापमान और उच्च दबाव की स्थिति में रासायनिक प्रतिक्रियाओं के माध्यम से निर्मित किया जाता है। वे अपेक्षाकृत कम लागत पर अधिक समान नीलम वेफर्स का उत्पादन कर सकते हैं,उन्हें औद्योगिक उत्पादन में व्यापक रूप से उपयोग किया जा रहा हैविभिन्न संश्लेषण विधियों और परिस्थितियों से विभिन्न रंगों और रूपों जैसे सोने के पीले, गुलाबी आदि में नीलम के वेफर्स का उत्पादन किया जा सकता है।
6 इंच (लगभग 150 मिमी) के सब्सट्रेट में आमतौर पर एक मानकीकृत मोटाई होती है और यह एपिटैक्सियल वृद्धि के लिए उपयुक्त होती है।पिघलने की विधि (जैसे वर्नेउइल विधि) या समाधान विधि (जैसे चोक्राल्स्की विधि) द्वारा बढ़नाउच्च गुणवत्ता वाले एकल क्रिस्टल नीलम के सब्सट्रेट का उत्पादन संभव है। यह अच्छी क्रिस्टल गुणवत्ता प्रदान करता है और डिवाइस के प्रदर्शन और विश्वसनीयता में सुधार करने में मदद करता है।यह उपकरण की दीर्घकालिक स्थिरता सुनिश्चित करने के लिए उच्च तापमान और बदलते वातावरण में उपयोग के लिए उपयुक्त है. नीले और सफेद एल ई डी के उपमहाक्षीय विकास में व्यापक रूप से उपयोग किया जाता है, एक अच्छा GaN सब्सट्रेट प्रदान करता है। नीले और सफेद एल ई डी के उपमहाक्षीय विकास में व्यापक रूप से उपयोग किया जाता है, एक अच्छा GaN सब्सट्रेट प्रदान करता है।यह उच्च आवृत्ति और उच्च शक्ति उपकरणों में भी एक महत्वपूर्ण भूमिका निभाता है.
6 इंच के सफीर वेफर का चरित्रः
1रासायनिक स्थिरता
संक्षारण प्रतिरोध: नीलम में उत्कृष्ट रासायनिक स्थिरता है और यह विभिन्न रासायनिक पदार्थों के संक्षारण का प्रतिरोध कर सकता है।
2ऑप्टिकल विशेषताएं
पारदर्शिता: इसमें दृश्य प्रकाश और पराबैंगनी प्रकाश क्षेत्र में अच्छी पारगम्यता है, जो फोटोइलेक्ट्रिक उपकरणों के लिए उपयुक्त है।
कम प्रकाश हानिः उच्च शक्ति अनुप्रयोगों में, नीलमणि सब्सट्रेट प्रभावी रूप से प्रकाश हानि को कम कर सकता है।
3यांत्रिक गुण
उच्च कठोरताः नीलम की कठोरता अत्यंत उच्च है, मजबूत पहनने के प्रतिरोध, कठोर वातावरण में स्थिरता बनाए रख सकता है।
कठोरता: यद्यपि नीलम की कठोरता बहुत अधिक है, फिर भी इसकी कठोरता अपेक्षाकृत अच्छी है और यह किसी भी प्रकार के झटके का सामना कर सकती है।
4थर्मल गुण
थर्मल चालकता: अच्छी थर्मल चालकता है, प्रभावी रूप से गर्मी फैला सकती है, उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
थर्मल स्थिरताः यह उच्च तापमान वातावरण में स्थिर प्रदर्शन बनाए रख सकता है, जो उच्च शक्ति वाले उपकरणों के लिए उपयुक्त है।
5विद्युत विशेषताएं
इन्सुलेशनः उच्च वोल्टेज अनुप्रयोगों के लिए नीलम एक उत्कृष्ट विद्युत इन्सुलेटर है।
6विकास प्रक्रिया
उच्च गुणवत्ता वाले क्रिस्टल: उच्च गुणवत्ता वाले एकल क्रिस्टल सब्सट्रेट प्राप्त करने के लिए पिघलने की विधि या Czochralski विधि जैसे उन्नत प्रक्रियाओं का उपयोग करना।
7आकार मानकीकरण
6-इंच विनिर्देशः मानक 6-इंच (लगभग 150 मिमी) आकार, इसे अधिक संगत और विनिर्माण के दौरान दोहराया जा सकता है।
6 इंच के सफीर वेफर की पैरामीटर तालिकाः
| पद | 6 इंच का सी-प्लेन ((0001) 1300μm सफीर वेफर्स | |
| क्रिस्टल सामग्री | 99,999%, उच्च शुद्धता, मोनोक्रिस्टलाइन Al2O3 | |
| ग्रेड | प्राइम, एपि-रेडी | |
| सतह की ओर उन्मुखता | सी-प्लेन ((0001) | |
| सी-प्लेन का मोड़ M-अक्ष की ओर 0.2 +/- 0.1° | ||
| व्यास | 150.0 मिमी +/- 0.2 मिमी | |
| मोटाई | 1300 μm +/- 25 μm | |
| प्राथमिक फ्लैट ओरिएंटेशन | ए-प्लान ((11-20) +/- 0.2° | |
| प्राथमिक फ्लैट लंबाई | 47.0 मिमी +/- 1.0 मिमी | |
| एकल पक्ष पॉलिश | सामने की सतह | एपी-पॉलिश, रा < 0.2 एनएम (एएफएम द्वारा) |
| (एसएसपी) | पीठ की सतह | ठीक जमीन, Ra = 0.8 μm से 1.2 μm |
| डबल साइड पॉलिश | सामने की सतह | एपी-पॉलिश, रा < 0.2 एनएम (एएफएम द्वारा) |
| (डीएसपी) | पीठ की सतह | एपी-पॉलिश, रा < 0.2 एनएम (एएफएम द्वारा) |
| टीटीवी | < 25 μm | |
| बो | < 25 μm | |
| WARP | < 25 μm | |
| सफाई / पैकेजिंग | वर्ग 100 स्वच्छ कक्ष सफाई और वैक्यूम पैकेजिंग, | |
| एक कैसेट पैकेजिंग या एकल टुकड़ा पैकेजिंग में 25 टुकड़े। | ||

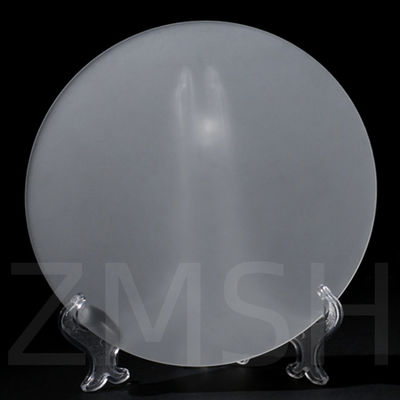

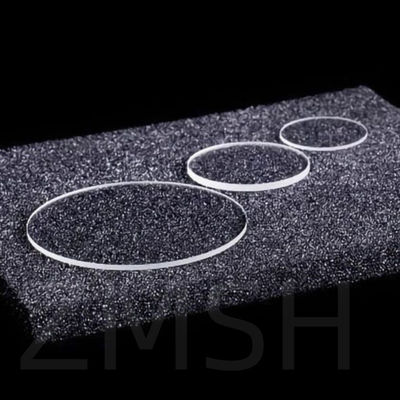

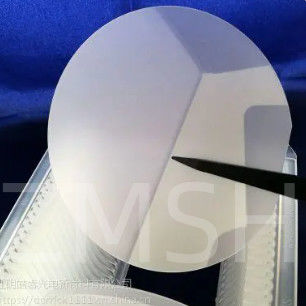

6 इंच के सैफायर वेफर की भौतिक तस्वीरः
6 इंच के सफीर वेफर के अनुप्रयोगः
1सी-प्लेन नीलमणि के पट्टियों का प्रयोग
अन्य क्रिस्टल अभिविन्यास के साथ नीलमणि सब्सट्रेट की तुलना मेंसी-प्लेन (<0001> अभिविन्यास) नीलम के वेफर्स में III-V और II-VI समूह की सामग्रियों (जैसे GaN) के साथ अपेक्षाकृत छोटी जाली स्थिर असंगतता होती हैइसके अतिरिक्त, दोनों और एक बफर परत के रूप में कार्य कर सकते हैं कि AlN पतली फिल्म के बीच जाली निरंतर असंगतता और भी छोटा है।यह विशेषता सी-प्लान नीलम वाफर्स को GaN वृद्धि प्रक्रियाओं में आम तौर पर इस्तेमाल की जाने वाली सब्सट्रेट सामग्री बनाती है.
GaN epitaxy प्रक्रियाओं में उच्च तापमान आवश्यकताओं को पूरा करने की उनकी क्षमता के कारण, C-प्लेन नीलमणि वेफर्स सफेद/नीले/हरे प्रकाश उत्सर्जक डायोड (LED) के उत्पादन के लिए आदर्श हैं।लेजर डायोड, इन्फ्रारेड डिटेक्टर और अन्य उपकरण।
2. ए-प्लेन नीलम की पट्टियों का प्रयोग
इसके उत्कृष्ट समग्र प्रदर्शन के कारण, विशेष रूप से इसके उत्कृष्ट पारदर्शिता अवरक्त प्रकाश के प्रवेश को बढ़ाने,नीलमणि मोनोक्रिस्टल आदर्श मध्य अवरक्त खिड़की सामग्री बन गए हैं और व्यापक रूप से सैन्य विद्युत ऑप्टिकल उपकरणों में उपयोग किया जाता हैइस संदर्भ में, ए-प्लेन नीलम ध्रुवीय सतह (सी-प्लेन) के लंबवत एक गैर ध्रुवीय चेहरे का प्रतिनिधित्व करता है।अ-दिशा में उगाए जाने वाले नीलम के क्रिस्टल सी-दिशा में उगाए जाने वाले क्रिस्टल की तुलना में बेहतर गुणवत्ता प्रदर्शित करते हैं।, कम दोषों, कम जुड़वां संरचनाओं, और एक अधिक पूर्ण क्रिस्टल संरचना प्रदर्शित करते हैं। परिणामस्वरूप, ए-दिशा नीलम वेफर्स बेहतर प्रकाश संचरण गुण प्रदान करते हैं।
इसके अतिरिक्त, ए-प्लेन पर अल-ओ-ए-एल-ओ के परमाणु बंधन व्यवस्था के कारण, सी-निर्देश नीलम की तुलना में ए-निर्देश नीलम की कठोरता और पहनने के प्रतिरोध में काफी वृद्धि हुई है।अतः, ए-प्लेन वेफर्स का उपयोग मुख्य रूप से खिड़की सामग्री के रूप में किया जाता है। इसके अतिरिक्त ए-प्लेन नीलम में समान डायलेक्ट्रिक स्थिरांक और उच्च इन्सुलेशन विशेषताएं भी हैं,इसे मिश्रित माइक्रोइलेक्ट्रॉनिक्स प्रौद्योगिकी में अनुप्रयोगों के लिए उपयुक्त बनानाइसका उपयोग उच्च तापमान वाले सुपरकंडक्टर विकास प्रक्रियाओं में भी किया जा सकता है।जैसे हेटरोपेटाक्सियल सुपरकंडक्टिंग फिल्मों का विकास, जैसे कि तलबैकैक्यूओ (TbBaCaCuO) जैसे सामग्रियों का उपयोग करते हुए, नीलमणि और सेरियम ऑक्साइड (CeO2) के मिश्रित सब्सट्रेट पर.
3. आर-प्लेन और एम-प्लेन नीलमणि वेफर्स का अनुप्रयोग
नीलम का आर-प्लेन एक गैर-ध्रुवीय चेहरा है, और इसलिए, नीलम के उपकरणों में आर-प्लेन की स्थिति में भिन्नता के परिणामस्वरूप विभिन्न यांत्रिक, थर्मल, विद्युत और ऑप्टिकल गुण होते हैं।आम तौर पर, आर-प्लेन नीलम के सब्सट्रेट सिलिकॉन के साथ हेटरोएपिटाक्सियल जमाव के लिए पसंद किए जाते हैं और मुख्य रूप से अर्धचालकों के निर्माण में उपयोग किए जाते हैं,माइक्रोवेव और माइक्रोइलेक्ट्रॉनिक एकीकृत सर्किट अनुप्रयोगआर-प्लेन नीलम के सब्सट्रेट का उपयोग रूबी गेंदों, अन्य सुपरकंडक्टिंग घटकों, उच्च प्रतिरोध प्रतिरोधकों और गैलियम आर्सेनइड के उत्पादन में भी किया जाता है।
स्मार्टफोन, टैबलेट सिस्टम और अन्य उपकरणों के व्यापक उपयोग के साथ,आर-प्लेन नीलमणि सब्सट्रेट ने स्मार्टफोन और टैबलेट में उपयोग किए जाने वाले मौजूदा मिश्रित सतह ध्वनिक तरंग (एसएडब्ल्यू) उपकरणों की जगह ली हैवे उपकरणों के लिए सब्सट्रेट के रूप में कार्य करते हैं जो विभिन्न अनुप्रयोगों के लिए एक बेहतर आधार प्रदान करते हुए प्रदर्शन को बढ़ा सकते हैं।
6 इंच के सफीर वेफर का आवेदन चित्रः
अनुकूलन:
ZMSH किसी भी क्रिस्टल अभिविन्यास के साथ नीलम के वेफर्स प्रदान कर सकता है, जैसे सी-प्लेन, ए-प्लेन, आर-प्लेन, एम-प्लेन, और अधिक।
ए-प्लेन सफीर वेफर्स:इन वेफर्स में समान डायलेक्ट्रिक स्थिरांक और उच्च इन्सुलेशन गुण होते हैं, जिससे इन्हें मिश्रित माइक्रोइलेक्ट्रॉनिक्स के क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
एम-प्लेन सफीर वेफर्स:निकट पराबैंगनी पता लगाने में नीलम के अनुप्रयोग की संभावनाओं ने व्यापक बैंडगैप MgZnO मिश्र धातु अर्धचालक पतली फिल्मों में बढ़ती रुचि को जन्म दिया है।
आर-प्लेन सैफायर वेफर्स:आर-प्लेन (1-102) नीलम के पट्टियाँ माइक्रोइलेक्ट्रॉनिक आईसी अनुप्रयोगों में सिलिकॉन के एपिटेक्सियल जमाव के लिए पसंदीदा सामग्री हैं। आर-प्लेन नीलम का एक गैर-ध्रुवीय चेहरा है।
मानक आकार और क्रिस्टल अभिविन्यास के अलावा,अनुसंधान या व्यावसायिक अनुप्रयोगों में ग्राहकों के लिए लचीलापन को अधिकतम करने के लिए विभिन्न ऑफ-आंगल्स और अभिविन्यास फ्लैट को शामिल करने की भी पेशकश की जाती हैसभी नीलम के वेफर्स को क्लास 100 क्लीन रूम में साफ और पैक किया जाता है और ग्राहकों की सख्त एपिटेक्सियल ग्रोथ आवश्यकताओं को पूरा करने के लिए सीधे एपिटेक्सियल ग्रोथ (एपी-रेडी ग्रेड) के लिए लागू होते हैं।चाहे पॉलिश या अनपॉलिश सतहों के साथ, दिशा फ्लैट के साथ या बिना, हम अपने अनुसंधान क्षेत्र में विभिन्न आवश्यकताओं को पूरा करने के लिए अपनी विशिष्ट जरूरतों के अनुसार उत्पादन अनुकूलित कर सकते हैं।

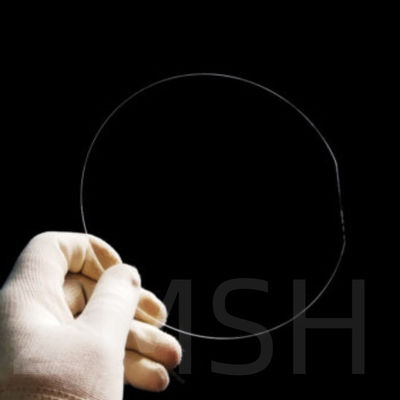

6 इंच की सफीर वेफर की अनुकूलित तस्वीरः
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्नः नीलमणि के वेफर्स का आकार क्या है?
एकः हमारे मानक वेफर व्यास आकार में 25.4 मिमी (1 इंच) से 300 मिमी (11.8 इंच) तक होते हैं;वेफर्स को विभिन्न मोटाई और दिशाओं में पॉलिश या अनपॉलिश पक्षों के साथ निर्मित किया जा सकता है और इसमें डोपेंट शामिल हो सकते हैं.
2प्रश्न: नीलमणि का उपयोग क्यों किया जाता है?
उत्तर: नीलम में असाधारण विद्युत इन्सुलेशन, पारदर्शिता, अच्छी ताप चालकता और उच्च कठोरता गुण होते हैं।इसलिए यह सब्सट्रेट के लिए एक आदर्श सामग्री है और इसका उपयोग एलईडी और माइक्रोइलेक्ट्रॉनिक सर्किट में किया जाता है, अल्ट्रा-हाई-स्पीड एकीकृत सर्किट।
3प्रश्नः बड़े वेफर्स बेहतर क्यों हैं?
उत्तर: वेफर के आकार में वृद्धि का अर्थ है प्रत्येक सौर सेल के लिए एक बड़ा सतह क्षेत्र। इससे अधिक सूर्य के प्रकाश को कैप्चर करने और बिजली में परिवर्तित करने की अनुमति मिलती है,जिसके परिणामस्वरूप प्रति सेल और मॉड्यूल अधिक शक्ति उत्पादन होता हैबड़े वेफर्स सौर प्रतिष्ठानों के समग्र ऊर्जा उत्पादन को काफी बढ़ा सकते हैं।
