गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ZMSH
मॉडल संख्या: GaN-ऑन-Si

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 2-4 सप्ताह
भुगतान शर्तें: टी/टी
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

ऊष्मा चालकता: 100 से 180 W/mK इलेक्ट्रॉन गतिशीलता: 800 से 2000 सेमी2/वीएस
बिजली की ख़राबी: 600 से 1200 V/μm ऊर्जा अंतराल: 3.4 ईवी
शक्ति घनत्व: उच्च स्विचिंग गति: तेज़
सिलिकॉन परत ऊष्मीय चालकता: 150 से 200 W/mK सिलिकॉन परत इलेक्ट्रॉन गतिशीलता: 1500 सेमी2/वीएस
सिलिकॉन परत बैंडगैप: 1.1 ईवी सिलिकॉन परत शक्ति घनत्व: कम
प्रमुखता देना:

सिलिकॉन वेफर पर 8 इंच गैलियम नाइट्राइड

,

सिलिकॉन वेफर पर 2 इंच गैलियम नाइट्राइड

,

सिलिकॉन वेफर पर 4 इंच गैलियम नाइट्राइड

उत्पाद विवरण

सिलिकॉन वेफर पर गैलियम नाइट्राइड GaN-on-Si 2,4,6सीएमओएस प्रौद्योगिकी के लिए 8 इंच



सिलिकॉन वेफर के सार पर गैलियम नाइट्राइड



सिलिकॉन पर गैलियम नाइट्राइड (GaN-on-Si) अर्धचालक प्रौद्योगिकी में एक आशाजनक प्रगति का प्रतिनिधित्व करता है,गैलियम नाइट्राइड (GaN) के फायदेमंद गुणों को सिलिकॉन के लागत प्रभावी सब्सट्रेट के साथ जोड़नायह सारांश अर्धचालक उद्योग में GaN-on-Si वेफर्स की प्रमुख विशेषताओं और संभावित अनुप्रयोगों का पता लगाता है।



GaN-on-Si वेफर्स GaN के बेहतर थर्मल और इलेक्ट्रिकल गुणों का लाभ उठाते हैं, जो प्रदर्शन और दक्षता के मामले में पारंपरिक सिलिकॉन उपकरणों से आगे निकल जाते हैं।सिलिकॉन सब्सट्रेट पर GaN का एकीकरण नीलम जैसे अन्य सब्सट्रेट की तुलना में बढ़ी हुई ताप चालकता प्रदान करता है, उच्च शक्ति अनुप्रयोगों में बेहतर शक्ति प्रबंधन क्षमताओं और कम गर्मी अपव्यय में योगदान देता है।



अर्धचालक सामग्री का चयन विश्वसनीय और कुशल इलेक्ट्रॉनिक उपकरणों को प्राप्त करने में महत्वपूर्ण भूमिका निभाता है। सिलिकॉन अपनी स्थिरता और विश्वसनीयता के लिए जाना जाता है,लंबे समय से उद्योग में हावी रहा है लेकिन आधुनिक इलेक्ट्रॉनिक्स की तेजी से सख्त मांगों को पूरा करने में चुनौतियों का सामना कर रहा हैGaN-on-Si एक व्यवहार्य विकल्प के रूप में उभरता है, जो अपने उच्च टूटने वाले वोल्टेज, उच्च इलेक्ट्रॉन गतिशीलता,और मौजूदा सिलिकॉन निर्माण प्रक्रियाओं के साथ संगतता.



सिमुलेशन और विश्लेषण उपकरण GaN-on-Si वेफर्स के विद्युत और थर्मल गुणों का आकलन करने में महत्वपूर्ण हैं, जिससे डिजाइनरों को डिवाइस के प्रदर्शन और दक्षता को अनुकूलित करने में मदद मिलती है।यह सार अर्धचालक निर्माण में सामग्री चयन के महत्व पर जोर देता है, GaN-on-Si को अगली पीढ़ी के पावर इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था और वायरलेस संचार उपकरणों के लिए एक आशाजनक उम्मीदवार के रूप में उजागर करता है।



निष्कर्ष में, GaN-on-Si वेफर्स GaN के प्रदर्शन लाभों और सिलिकॉन की विनिर्माण स्केलेबिलिटी का एक आकर्षक तालमेल प्रदान करते हैं,आधुनिक प्रौद्योगिकी अनुप्रयोगों की विकसित मांगों को पूरा करने में सक्षम उन्नत अर्धचालक उपकरणों के लिए मार्ग प्रशस्त करना.

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 0

सिलिकॉन वेफर के गुणों पर गैलियम नाइट्राइड



सिलिकॉन (GaN-on-Si) वेफर्स पर गैलियम नाइट्राइड के गुणों में शामिल हैंः



  1. विद्युत गुण:

    • उच्च इलेक्ट्रॉन गतिशीलता: GaN-on-Si उच्च इलेक्ट्रॉन गतिशीलता प्रदर्शित करता है, जिससे बिजली उपकरणों में तेज स्विचिंग गति और कम ऑन प्रतिरोध की अनुमति मिलती है।
    • उच्च ब्रेकडाउन वोल्टेज: GaN-on-Si डिवाइस पारंपरिक सिलिकॉन उपकरणों की तुलना में उच्च वोल्टेज का सामना कर सकते हैं, जिससे वे उच्च-शक्ति अनुप्रयोगों के लिए उपयुक्त हैं।
  2. थर्मल गुण:

    • थर्मल चालकता में सुधारः सिलिकॉन सब्सट्रेट नीलमणि की तुलना में बेहतर थर्मल चालकता प्रदान करते हैं, जिससे गर्मी फैलाव और GaN-on-Si उपकरणों की विश्वसनीयता में सुधार होता है।
    • कम थर्मल प्रतिरोधः कम थर्मल प्रतिरोध कुशल गर्मी प्रबंधन की अनुमति देता है, जो उच्च शक्ति संचालन के तहत डिवाइस के प्रदर्शन और दीर्घायु को बनाए रखने के लिए महत्वपूर्ण है।
  3. सामग्री संगतता और एकीकरण:

    • सिलिकॉन विनिर्माण प्रक्रियाओं के साथ संगतता: विद्यमान सिलिकॉन प्रसंस्करण सुविधाओं का उपयोग करके GaN-on-Si वेफर्स का निर्माण किया जा सकता है।लागत प्रभावी उत्पादन और मुख्यधारा के अर्धचालक विनिर्माण में एकीकरण को सक्षम करना.
    • एकीकरण क्षमताः सिलिकॉन आधारित सर्किट के साथ GaN उपकरणों को एकीकृत करने की क्षमता डिजाइन लचीलापन को बढ़ाती है और जटिल एकीकृत प्रणालियों के विकास को सक्षम बनाती है।
  4. ऑप्टिकल और भौतिक गुण:

    • दृश्य प्रकाश के लिए पारदर्शिताः GaN-on-Si सामग्री दृश्य स्पेक्ट्रम में पारदर्शी हो सकती है, जिससे वे एलईडी और फोटोडेटेक्टर जैसे ऑप्टोइलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त हो जाती हैं।
    • यांत्रिक स्थिरता: GaN-on-Si वेफर्स यांत्रिक स्थिरता प्रदान करते हैं, जो विभिन्न परिचालन स्थितियों में डिवाइस की अखंडता और प्रदर्शन को बनाए रखने के लिए महत्वपूर्ण है।

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 1गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 2गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 3





उत्पाद विनिर्देश
पद गैएन-ऑन-सी
4 इंच 6 इंच 8 इंच 12 इंच
एपि-लेयर की मोटाई <4um
औसत प्रमुख शिखर तरंग दैर्ध्य 405-425nm 445-465nm,515-535nm
FWHM नीले/निकट-यूवी के लिए <25 एनएम, हरे के लिए <45 एनएम
वेफर धनुष <50 उम्म





सिलिकॉन वेफर के आवेदन पर गैलियम नाइट्राइड



  1. पावर इलेक्ट्रॉनिक्स: GaN-on-Si वेफर्स का उपयोग उच्च आवृत्ति और उच्च शक्ति वाले उपकरणों जैसे कि आरएफ एम्पलीफायर, पावर कन्वर्टर्स और पावर सप्लाई में किया जाता है। वे उच्च दक्षता, कम आकार,और पारंपरिक सिलिकॉन आधारित उपकरणों की तुलना में थर्मल प्रबंधन में सुधार.

  2. एलईडी प्रकाश व्यवस्था: GaN-on-Si सामग्री का उपयोग सामान्य प्रकाश व्यवस्था, ऑटोमोबाइल प्रकाश व्यवस्था और डिस्प्ले के लिए एलईडी (लाइट इमिटिंग डायोड) के निर्माण में किया जाता है। वे बढ़ी हुई चमक, ऊर्जा दक्षता,और पारंपरिक एल ई डी की तुलना में अधिक जीवनकाल.

  3. वायरलेस संचार: GaN-on-Si उपकरणों का उपयोग 5G नेटवर्क और रडार अनुप्रयोगों सहित उच्च गति वाले वायरलेस संचार प्रणालियों में किया जाता है।उनके उच्च आवृत्ति प्रदर्शन और कम शोर विशेषताएं उन्हें इन मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाती हैं.

  4. सौर ऊर्जा: ऊर्जा रूपांतरण और भंडारण से जुड़ी लागतों को कम करने और दक्षता में सुधार के लिए फोटोवोल्टिक (पीवी) सौर कोशिकाओं में उपयोग के लिए गैएन-ऑन-सीआई तकनीक की खोज की जा रही है।

  5. उपभोक्ता इलेक्ट्रॉनिक्स: GaN-on-Si को उनके कॉम्पैक्ट आकार, उच्च दक्षता और तेजी से चार्ज करने की क्षमताओं के कारण विभिन्न उपभोक्ता इलेक्ट्रॉनिक उपकरणों जैसे पावर एडाप्टर, चार्जर और इन्वर्टर में एकीकृत किया जाता है।

  6. मोटर वाहन: GaN-on-Si वेफर्स इलेक्ट्रिक वाहनों (EVs) सहित ऑटोमोबाइल अनुप्रयोगों में कर्षण प्राप्त कर रहे हैं, जहां उनका उपयोग कुशल ऊर्जा रूपांतरण और प्रबंधन के लिए पावर इलेक्ट्रॉनिक्स में किया जाता है।

  7. चिकित्सा उपकरण: GaN-on-Si तकनीक का उपयोग चिकित्सा उपकरणों में इसकी विश्वसनीयता, दक्षता और उच्च आवृत्ति संकेतों को संभालने की क्षमता के लिए किया जाता है,डायग्नोस्टिक इमेजिंग और चिकित्सीय उपकरणों में प्रगति में योगदान.

  8. औद्योगिक अनुप्रयोग: GaN-on-Si उपकरण औद्योगिक स्वचालन, रोबोटिक्स और बिजली आपूर्ति में अनुप्रयोग पाते हैं, जहां उच्च दक्षता और विश्वसनीयता महत्वपूर्ण हैं।

कुल मिलाकर, GaN-on-Si वेफर्स विभिन्न उच्च प्रदर्शन वाले अर्धचालक अनुप्रयोगों के लिए एक बहुमुखी मंच प्रदान करते हैं, जो ऊर्जा दक्षता, संचार प्रौद्योगिकी,और उपभोक्ता इलेक्ट्रॉनिक्स.





गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 4गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 5गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 6गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 7

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 8गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 9गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 10गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 11

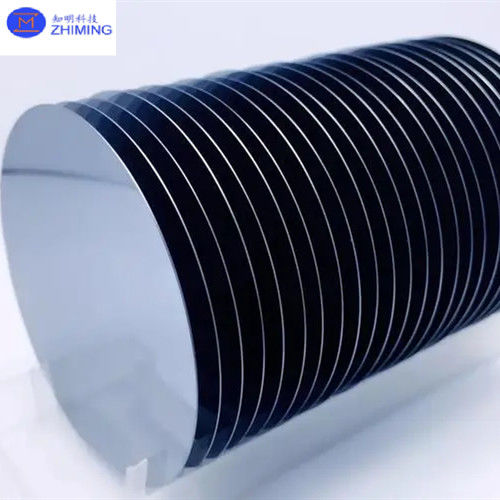

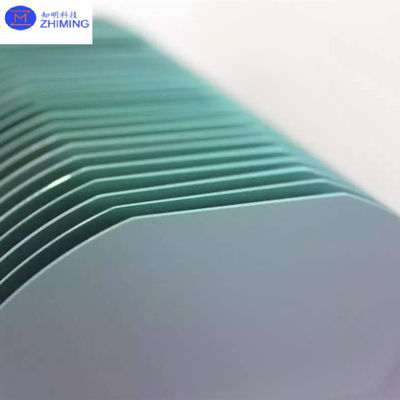

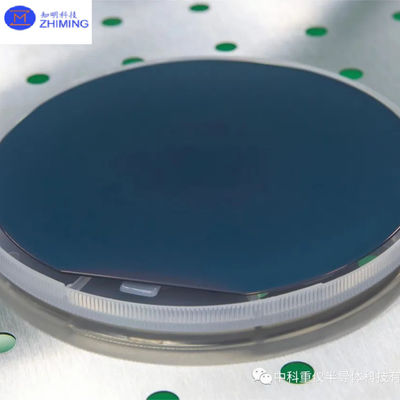

सिलिकॉन वेफर की तस्वीर पर ZMSH गैलियम नाइट्राइड

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 12

गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 13गैलियम नाइट्राइड सिलिकॉन वेफर पर GaN-on-Si 2 इंच 4 इंच 6 इंच 8 इंच CMOS प्रौद्योगिकी के लिए 14

सिलिकॉन वेफर के प्रश्न और उत्तर पर गैलियम नाइट्राइड



सी पर गैलियम नाइट्राइड क्या है?



सिलिकॉन पर गैलियम नाइट्राइड (GaN-on-Si) एक अर्धचालक तकनीक को संदर्भित करता है जहां गैलियम नाइट्राइड (GaN) सिलिकॉन (Si) सब्सट्रेट पर उगाया जाता है।यह एकीकरण विभिन्न इलेक्ट्रॉनिक और ऑप्टोइलेक्ट्रॉनिक अनुप्रयोगों में बेहतर प्रदर्शन प्राप्त करने के लिए दोनों सामग्रियों के अद्वितीय गुणों को जोड़ती है.

GaN-on-Si के बारे में महत्वपूर्ण बिंदुः

  1. सामग्री संयोजन: GaN अपने व्यापक बैंडगैप और उच्च इलेक्ट्रॉन गतिशीलता के लिए जाना जाता है, जो इसे उच्च शक्ति और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त बनाता है।स्थापित विनिर्माण प्रक्रियाओं के साथ एक लागत प्रभावी सब्सट्रेट प्रदान करता है.

  2. लाभसिलिकॉन सब्सट्रेट पर गैएन को एकीकृत करने से कई फायदे होते हैंः

    • लागत दक्षता: मौजूदा सिलिकॉन विनिर्माण सुविधाओं का लाभ उठाने से नीलमणि या सिलिकॉन कार्बाइड सब्सट्रेट का उपयोग करने की तुलना में उत्पादन लागत कम होती है।
    • थर्मल प्रबंधन: सिलिकॉन सब्सट्रेट में अन्य सामग्रियों की तुलना में बेहतर थर्मल चालकता होती है, जो GaN उपकरणों से गर्मी फैलने में मदद करती है।
    • स्केलेबलता: GaN-on-Si प्रौद्योगिकी सेमीकंडक्टर उद्योग में सिलिकॉन की स्केलेबिलिटी और बुनियादी ढांचे से संभावित रूप से लाभ हो सकता है।

सिलिकॉन पर गैलियम नाइट्राइड के क्या फायदे हैं?



गैलियम नाइट्राइड (GaN) सिलिकॉन (Si) की तुलना में कई फायदे प्रदान करता है, विशेष रूप से कुछ उच्च प्रदर्शन अनुप्रयोगों मेंः

  1. व्यापक बैंडगैप: GaN में सिलिकॉन (1.1 eV) की तुलना में व्यापक बैंडगैप (लगभग 3.4 eV) है।यह विशेषता GaN उपकरणों को महत्वपूर्ण रिसाव धाराओं के बिना उच्च वोल्टेज और तापमान पर काम करने की अनुमति देती है, उन्हें उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

  2. उच्च इलेक्ट्रॉन गतिशीलता: GaN में सिलिकॉन की तुलना में इलेक्ट्रॉनों की गतिशीलता अधिक होती है, जिसका अर्थ है कि इलेक्ट्रॉन सामग्री के माध्यम से तेजी से आगे बढ़ सकते हैं।इस गुण के परिणामस्वरूप इलेक्ट्रॉनिक उपकरणों में तेज स्विचिंग गति और कम ऑन प्रतिरोध होता है, जिससे अधिक दक्षता और कम बिजली हानि होती है।

  3. उच्च ब्रेकडाउन वोल्टेज: GaN उपकरण सिलिकॉन की तुलना में उच्च टूटने वाले वोल्टेज का सामना कर सकते हैं। यह विशेष रूप से पावर इलेक्ट्रॉनिक्स अनुप्रयोगों में फायदेमंद है जहां उपकरणों को उच्च वोल्टेज और धाराओं को संभालने की आवश्यकता होती है।

  4. उच्च आवृत्ति संचालन: अपने उच्च इलेक्ट्रॉन गतिशीलता और कम परजीवी क्षमताओं के कारण, GaN उपकरण सिलिकॉन आधारित उपकरणों की तुलना में बहुत अधिक आवृत्तियों पर काम कर सकते हैं।यह आरएफ एम्पलीफायरों में अनुप्रयोगों के लिए आदर्श GaN बनाता है, उच्च आवृत्ति शक्ति परिवर्तक, और वायरलेस संचार प्रणाली (जैसे 5जी नेटवर्क) ।

  5. लघुकरण और दक्षता: GaN उपकरणों में आमतौर पर सिलिकॉन उपकरणों की तुलना में कम नुकसान और उच्च दक्षता होती है, यहां तक कि छोटे आकारों में भी।और ऊर्जा कुशल इलेक्ट्रॉनिक और बिजली प्रणालियों.

  6. थर्मल प्रबंधन: जबकि सिलिकॉन में अच्छी थर्मल चालकता है, GaN अधिक प्रभावी ढंग से गर्मी फैला सकता है,विशेष रूप से जब GaN-on-Si तकनीक में सिलिकॉन कार्बाइड (SiC) या यहां तक कि सिलिकॉन के रूप में उपयुक्त सब्सट्रेट के साथ एकीकृत.

  7. सिलिकॉन प्रौद्योगिकी के साथ एकीकरण: GaN को सिलिकॉन सब्सट्रेट पर उगाया जा सकता है, मौजूदा सिलिकॉन विनिर्माण अवसंरचना का लाभ उठाते हुए।यह एकीकरण संभावित रूप से उत्पादन लागत को कम करता है और बड़े पैमाने पर अर्धचालक निर्माण के लिए स्केलेबिलिटी को बढ़ाता है.

  8. आवेदन: GaN विशेष रूप से पावर इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था, आरएफ/माइक्रोवेव उपकरणों और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे अनुप्रयोगों में पसंद किया जाता है,जहां गुणों के इसके अद्वितीय संयोजन बेहतर प्रदर्शन संभव बनाता है, दक्षता और विश्वसनीयता।

संक्षेप में, गैलियम नाइट्राइड (GaN) सिलिकॉन (Si) की तुलना में कई स्पष्ट फायदे प्रदान करता है, विशेष रूप से उच्च शक्ति, उच्च आवृत्ति और दक्षता-महत्वपूर्ण अनुप्रयोगों में,विभिन्न अत्याधुनिक प्रौद्योगिकियों में इसके अपनाने को बढ़ावा देना.
