सिलिकॉन पर इन्सुलेटर SOI वेफर 6", 2.5 "एम (पी-डोप्ड) + 1.0 SiO2 + 625um Si (पी-प्रकार / बोरन डोप्ड)
उत्पाद विवरण:
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | सोई वेफर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| व्यास: | 6" | प्रकार/डोपेंट:: | एन प्रकार/पी-डोप्ड |
|---|---|---|---|
| अभिविन्यास:: | <1-0-0>+/-.5 डिग्री | मोटाई:: | 2.5±0.5µm |
| प्रतिरोधकता:: | 1-4 ओम-सेमी | समाप्तः: | सामने की ओर पॉलिश |
| दफन थर्मल ऑक्साइड:: | 1.0um +/- 0.1 उम | वेफर्स संभालें:: | <1-0-0>+/-.5 डिग्री |
| प्रमुखता देना: | 625um SOI वेफर,पी-डोप्ड SOI वेफर |
||
उत्पाद विवरण
सिलिकॉन-ऑन-इंसुलेटर SOI वेफर 6", 2.5 "m (पी-डोप्ड) + 1.0 SiO2 + 625um Si (पी-प्रकार / बोरन डोप्ड)
सिलिकॉन-ऑन-इन्सुलेटर (एसओआई) वेफर सार
यह सिलिकॉन-ऑन-इन्सुलेटर (एसओआई) वेफर उन्नत इलेक्ट्रॉनिक और माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम (एमईएमएस) अनुप्रयोगों के लिए डिज़ाइन किया गया एक विशेष अर्धचालक सब्सट्रेट है।वेफर एक बहु-परत संरचना की विशेषता है जो डिवाइस के प्रदर्शन को बढ़ाता है, परजीवी क्षमता को कम करता है, और थर्मल अलगाव में सुधार करता है, जिससे यह उच्च प्रदर्शन और उच्च परिशुद्धता अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बन जाता है।
सिलिकॉन-ऑन-इन्सुलेटर (एसओआई) वेफर उत्पाद गुण
वेफर विनिर्देश:
- वेफर का व्यास: 6 इंच (150 मिमी)
- 6-इंच व्यास उपकरण निर्माण के लिए एक बड़ा सतह क्षेत्र प्रदान करता है, विनिर्माण दक्षता में सुधार और उत्पादन लागत को कम करता है।
डिवाइस लेयरः
- मोटाई: 2.5 माइक्रोमीटर
- पतली डिवाइस परत इलेक्ट्रॉनिक गुणों के सटीक नियंत्रण की अनुमति देती है, जो उच्च गति और उच्च प्रदर्शन अनुप्रयोगों के लिए आवश्यक है।
- डोपिंग: पी-प्रकार (फॉस्फोरस-डोपाइड)
- फास्फोरस डोपिंग डिवाइस परत की विद्युत चालकता को बढ़ाता है, जिससे यह विभिन्न पी-प्रकार के अर्धचालक उपकरणों के लिए उपयुक्त हो जाता है।
दफन ऑक्साइड (बॉक्स) परतः
- मोटाई: 1.0 माइक्रोमीटर
- 1.0 μm मोटी SiO2 परत डिवाइस परत और हैंडल वेफर के बीच उत्कृष्ट विद्युत अलगाव प्रदान करती है, परजीवी क्षमता को कम करती है और सिग्नल अखंडता में सुधार करती है।
हैंडल वेफरः
- मोटाई: 625 माइक्रोमीटर
- मोटी हैंडल वेफर निर्माण और संचालन के दौरान यांत्रिक स्थिरता सुनिश्चित करती है, विकृति या टूटने से रोकती है।
- प्रकार: पी-प्रकार (बोरोन-डोपाइड)
- बोरॉन डोपिंग से हैंडल वेफर की यांत्रिक शक्ति और थर्मल चालकता में सुधार होता है, जिससे गर्मी फैलने में मदद मिलती है और डिवाइस की समग्र विश्वसनीयता बढ़ जाती है।
| उपकरण परत | ||
| व्यास: | 6" | |
| प्रकार/डोपेंट: | एन-प्रकार/पी-डोपाइड | |
| अभिविन्यास: | <1-0-0>+/-.5 डिग्री | |
| मोटाईः | 2.5±0.5μm | |
| प्रतिरोधः | 1-4 ओम-सेमी | |
| समाप्तः | सामने की तरफ पॉलिश | |
|
दफन थर्मल ऑक्साइड: |
||
| मोटाईः | 1.0um +/- 0.1 um | |
|
हैंडल वेफर्स: |
||
| प्रकार/डोपेंट | पी टाइप, बी डोपिड | |
| अभिविन्यास | <1-0-0>+/-.5 डिग्री | |
| प्रतिरोधः | 10-20 ओम-सेमी | |
| मोटाईः | 625 +/- 15 एमएम | |
| समाप्तः | प्राप्त होने के रूप में (पोलिश नहीं) | |
मुख्य उत्पाद गुण:
-
उच्च-गुणवत्ता वाला उपकरण परतः
- वाहक गतिशीलता: फॉस्फोरस-डोपाइड परत में उच्च वाहक गतिशीलता तेजी से इलेक्ट्रॉनिक प्रतिक्रिया और उच्च गति संचालन सुनिश्चित करती है।
- कम दोष घनत्व: उच्च गुणवत्ता वाली विनिर्माण प्रक्रिया कम से कम दोष सुनिश्चित करती है, जिससे बेहतर प्रदर्शन और अधिक उपज होती है।
-
कुशल विद्युत अलगाव:
- कम परजीवी क्षमता: बॉक्स परत प्रभावी रूप से उपकरण परत को सब्सट्रेट से अलग करती है, परजीवी क्षमता और क्रॉसस्टॉक को कम करती है, जो उच्च आवृत्ति और कम शक्ति वाले अनुप्रयोगों के लिए महत्वपूर्ण है।
- सिग्नल अखंडता: विद्युत अलगाव में सुधार से संकेत की अखंडता बनाए रखने में मदद मिलती है, जो उच्च परिशुद्धता वाले एनालॉग और डिजिटल सर्किट के लिए आवश्यक है।
-
थर्मल मैनेजमेंटः
- ऊष्मा चालकता: बोरॉन-डोप्ड हैंडल वेफर अच्छी थर्मल चालकता प्रदान करता है, डिवाइस के संचालन के दौरान उत्पन्न गर्मी के अपव्यय में सहायता करता है, इस प्रकार ओवरहीटिंग को रोकता है और स्थिर प्रदर्शन सुनिश्चित करता है।
- गर्मी प्रतिरोध: वेफर की संरचना और सामग्री यह सुनिश्चित करती है कि यह प्रसंस्करण और संचालन के दौरान उच्च तापमान का सामना कर सके।
-
यांत्रिक स्थिरता:
- स्थिरता: मोटी हैंडल वेफर यांत्रिक समर्थन प्रदान करती है, यह सुनिश्चित करती है कि वेफर निर्माण प्रक्रिया के दौरान और परिचालन तनाव के तहत स्थिर रहे।
- स्थायित्व: हैंडल वेफर की यांत्रिक स्थिरता क्षति को रोकने में मदद करती है, वेफर के टूटने के जोखिम को कम करती है और डिवाइस की समग्र दीर्घायु में सुधार करती है।
-
अनुप्रयोगों में बहुमुखी प्रतिभाः
- उच्च-प्रदर्शन कंप्यूटिंग: प्रोसेसर और अन्य उच्च गति डिजिटल लॉजिक सर्किट के लिए उपयुक्त, इसकी उच्च वाहक गतिशीलता और कम परजीवी क्षमता के लिए धन्यवाद।
- 5जी संचार: आरएफ घटकों और उच्च आवृत्ति संकेत प्रसंस्करण के लिए आदर्श, उत्कृष्ट विद्युत अलगाव और थर्मल प्रबंधन गुणों से लाभान्वित।
- एमईएमएस उपकरण: एमईएमएस निर्माण के लिए एकदम सही है, जो माइक्रोफैब्रिकेटेड संरचनाओं के लिए आवश्यक यांत्रिक स्थिरता और सटीकता प्रदान करता है।
- एनालॉग और मिश्रित सिग्नल सर्किट: कम शोर और कम क्रॉसटॉक इसे उच्च-सटीक एनालॉग सर्किट के लिए उपयुक्त बनाते हैं।
- पावर इलेक्ट्रॉनिक्स: इसके मजबूत थर्मल और यांत्रिक गुण इसे उच्च दक्षता और विश्वसनीयता की आवश्यकता वाले बिजली प्रबंधन अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
निष्कर्ष
यह सिलिकॉन-ऑन-इन्सुलेटर (SOI) वेफर उच्च गुणवत्ता वाली सामग्री और उन्नत निर्माण तकनीकों का एक अनूठा संयोजन प्रदान करता है, जिसके परिणामस्वरूप एक सब्सट्रेट विद्युत प्रदर्शन में उत्कृष्टता प्राप्त करता है,थर्मल प्रबंधन, और यांत्रिक स्थिरता. ये गुण इसे उच्च प्रदर्शन इलेक्ट्रॉनिक और एमईएमएस अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाते हैं,अगली पीढ़ी के अर्धचालक उपकरणों के विकास का समर्थन करना.

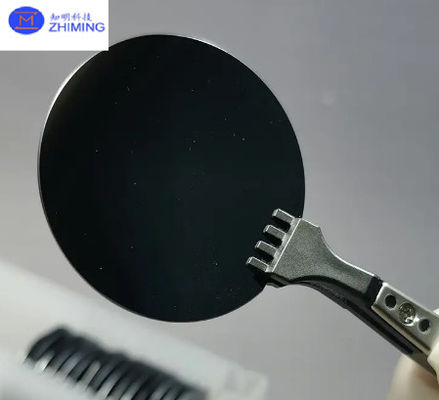

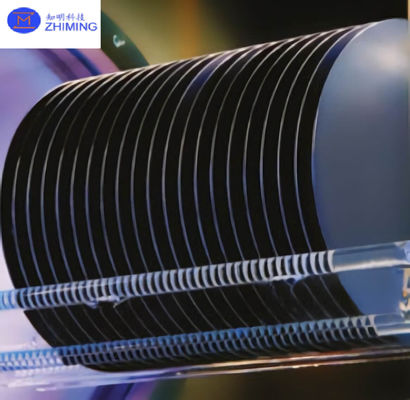

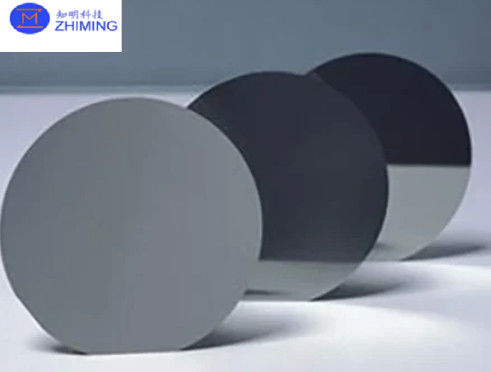

सिलिकॉन-ऑन-इन्सुलेटर (एसओआई) वेफर उत्पाद तस्वीरें
प्रश्न और उत्तर
एसओआई वेफर्स (सिलिकॉन-ऑन-इन्सुलेटर वेफर्स) क्या हैं?
सिलिकॉन-ऑन-इन्सुलेटर (SOI) वेफर्स एक प्रकार के अर्धचालक सब्सट्रेट हैं जिनमें कई परतें होती हैं, जिनमें एक पतली सिलिकॉन डिवाइस परत, एक इन्सुलेट ऑक्साइड परत,और एक सहायक सिलिकॉन हैंडल वेफरयह संरचना बेहतर विद्युत अलगाव प्रदान करके, परजीवी क्षमता को कम करके और थर्मल प्रबंधन में सुधार करके अर्धचालक उपकरणों के प्रदर्शन को बढ़ाती है।
