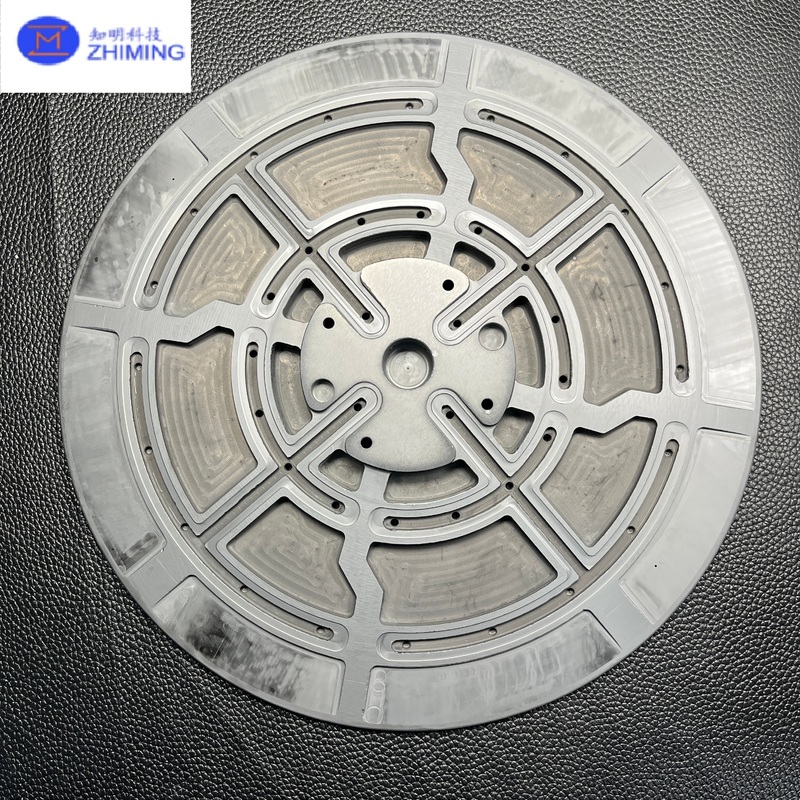

यह सटीक रेडियल-संरचित प्रक्रिया वाहक ट्रे एक उन्नत औद्योगिक घटक है जिसे उन अनुप्रयोगों के लिए इंजीनियर किया गया है जिनके लिए असाधारण यांत्रिक शक्ति, थर्मल स्थिरता और आयामी सटीकता की आवश्यकता होती है। मल्टी-ज़ोन कुंडलाकार स्लॉट और रेडियल समर्थन पसलियों के एक प्रबलित नेटवर्क के संयोजन की विशेषता, ट्रे को जटिल और मांग वाले उत्पादन वातावरण में बेहतर प्रदर्शन देने के लिए डिज़ाइन किया गया है। सेमीकंडक्टर विनिर्माण, एलईडी एपिटैक्सी, उन्नत सिरेमिक सिंटरिंग और उच्च तापमान वैक्यूम प्रसंस्करण जैसे उद्योग विश्वसनीयता, स्थिरता और उच्च थ्रूपुट सुनिश्चित करने के लिए इस प्रकार की ट्रे पर भरोसा करते हैं।
ट्रे की ज्यामिति को यांत्रिक भार को समान रूप से वितरित करने, उच्च तनाव के तहत संरचनात्मक कठोरता बनाए रखने और तेजी से हीटिंग और शीतलन से जुड़े संचालन के दौरान थर्मल एकरूपता में सुधार करने के लिए अनुकूलित किया गया है। उच्च शुद्धता वाले सिरेमिक या धातु सामग्री और मजबूत मशीनिंग प्रक्रियाओं के साथ संयुक्त, यह उत्पाद सटीक-संचालित विनिर्माण के लिए डिज़ाइन किए गए औद्योगिक फिक्स्चर की एक नई पीढ़ी का प्रतिनिधित्व करता है।
ट्रे में अच्छी तरह से वितरित कुंडलाकार स्लॉट की कई परतें शामिल हैं। ये संकेंद्रित चैनल कई उद्देश्यों की पूर्ति करते हैं:
वजन में कमी:कम द्रव्यमान से घूर्णन के दौरान जड़ता कम हो जाती है और समग्र परिचालन दक्षता में सुधार होता है।
ताप प्रवाह अनुकूलन:स्लॉट प्रभावी गर्मी अपव्यय क्षेत्र को बढ़ाते हैं, जिससे सतह पर समान तापमान वितरण की अनुमति मिलती है।
तनाव राहत डिजाइन:खंडित पैटर्न थर्मल और मैकेनिकल तनाव एकाग्रता को कम करता है, जिससे टूटने या विकृत होने का खतरा कम हो जाता है।
यह मल्टी-ज़ोन आर्किटेक्चर उच्च तापमान वाले सिंटरिंग और सेमीकंडक्टर प्रक्रियाओं में विशेष रूप से मूल्यवान है जहां थर्मल ग्रेडिएंट्स को सटीक रूप से नियंत्रित किया जाना चाहिए।
रेडियल पसलियाँ एक क्रॉस-लिंक्ड संरचनात्मक फ्रेम बनाती हैं जो यांत्रिक शक्ति को महत्वपूर्ण रूप से बढ़ाती है। इन पसलियों को रणनीतिक रूप से रखा गया है:
विरूपण के बिना भारी भार का समर्थन करें
स्पिंडल पर लगाए जाने पर घूर्णी स्थिरता में सुधार होता है
हीटिंग और शीतलन चक्र के दौरान झुकने या विक्षेपण का विरोध करें
दीर्घकालिक आयामी सटीकता बनाए रखें
कुंडलाकार और रेडियल संरचनाओं के संयोजन से अत्यधिक संतुलित डिज़ाइन बनता है जो गहन औद्योगिक वातावरण में अपनी अखंडता बनाए रखने में सक्षम है।
ट्रे की सतह उन्नत सीएनसी मशीनिंग और सतह कंडीशनिंग प्रक्रियाओं का उपयोग करके निर्मित की जाती है। यह सुनिश्चित करते है:
उच्च समतलता
सटीक मोटाई एकरूपता
संपर्क बिंदुओं को सुचारू रूप से लोड करना
सब्सट्रेट्स या फिक्स्चर के लिए कम घर्षण
स्वचालित उपकरणों के साथ लगातार अनुकूलता
ऐसी सटीक मशीनिंग अर्धचालक और ऑप्टिकल अनुप्रयोगों के लिए महत्वपूर्ण है, जहां मामूली विचलन से भी दोष या उपज हानि हो सकती है।
ट्रे के मूल में एक विशेष माउंटिंग इंटरफ़ेस है जो कई सटीक-ड्रिल छेदों से बना है। ये छेद सक्षम करते हैं:
घूमने वाले शाफ्ट पर सुरक्षित स्थापना
भट्ठी या निर्वात कक्ष फिक्स्चर के साथ संरेखण
स्वचालित हैंडलिंग सिस्टम के लिए स्थिर स्थिति
कस्टम इंजीनियरिंग टूल के साथ एकीकरण
यह सुनिश्चित करता है कि ट्रे विभिन्न औद्योगिक वर्कफ़्लो और उपकरण मॉडल में आसानी से फिट हो जाए।
बाहरी रिंग में खंडित सुदृढीकरण पैड शामिल हैं जो किनारे को मजबूत करते हैं और घूर्णी संतुलन बनाए रखते हैं। यह बढ़ाता है:
कंपन प्रतिरोध
परिधीय भार स्थिरता
बार-बार यांत्रिक प्रभाव के तहत स्थायित्व
आंतरिक पसली प्रणाली के साथ, बाहरी रिंग लंबी सेवा जीवन के लिए उपयुक्त एक कठोर और स्थिर वाहक बनाती है।
आवेदन आवश्यकताओं के आधार पर ट्रे को कई उच्च-प्रदर्शन सामग्रियों से निर्मित किया जा सकता है:
अति-निम्न सरंध्रता
उच्च तापीय चालकता
उत्कृष्ट संक्षारण प्रतिरोध
अल्ट्रा-क्लीन सेमीकंडक्टर और वैक्यूम वातावरण के लिए आदर्श
उत्कृष्ट थर्मल शॉक प्रतिरोध
अच्छी यांत्रिक शक्ति
बड़े पैमाने पर उत्पादन के लिए लागत प्रभावी
सिंटरिंग भट्टियों और एलईडी विनिर्माण के लिए उपयुक्त
1600°C तक स्थिर
किफायती और बहुमुखी
सामान्य थर्मल लोडिंग और सिरेमिक प्रसंस्करण के लिए उपयुक्त
अच्छी मशीनेबिलिटी
यांत्रिक उपकरण, स्वचालन और हैंडलिंग के लिए उपयुक्त
गैर-थर्मल या मध्यम-तापमान प्रक्रियाओं के लिए आदर्श
विशिष्ट पर्यावरणीय परिस्थितियों में अधिकतम प्रदर्शन सुनिश्चित करने के लिए प्रत्येक सामग्री का चयन किया जाता है।
सीवीडी और पीईसीवीडी सिस्टम के लिए कैरियर ट्रे
ऑक्सीकरण और प्रसार प्रक्रियाओं के लिए समर्थन मंच
एनीलिंग और रैपिड थर्मल प्रोसेसिंग (आरटीपी) धारक
वेफर हैंडलिंग और स्वचालित स्थानांतरण टूलींग
नीलमणि और SiC वेफर लोडिंग ट्रे
उच्च तापमान सब्सट्रेट प्रसंस्करण वाहक
स्थिर थर्मल प्रोफाइल की आवश्यकता वाले एपिटैक्सियल सपोर्ट प्लेटफॉर्म
पाउडर धातुकर्म और सिंटरिंग
सिरेमिक सब्सट्रेट फायरिंग
उच्च तापमान वाली वैक्यूम फर्नेस ट्रे
रोटरी फिक्स्चर डिस्क
संरेखण बेस प्लेट
उपकरण माउंटिंग इंटरफ़ेस
कस्टम स्वचालित हैंडलिंग वाहक
इसकी बहुमुखी प्रतिभा इसे थर्मल और मैकेनिकल इंजीनियरिंग दोनों वातावरणों के लिए उपयुक्त बनाती है।
समान ताप वितरण हॉटस्पॉट को कम करता है
तीव्र थर्मल साइकिलिंग के लिए उपयुक्त
सटीक उच्च तापमान संचालन के लिए आदर्श
यांत्रिक तनाव के प्रति उत्कृष्ट प्रतिरोध
लोड और तापमान परिवर्तन के तहत विरूपण-विरोधी
लंबे परिचालन जीवनकाल से रखरखाव चक्र कम हो जाता है
SiC या सिरेमिक का उपयोग करते समय कम संदूषण जोखिम
लगातार आयामी सटीकता उच्च उत्पाद उपज सुनिश्चित करती है
निर्वात, निष्क्रिय या वायुमंडलीय स्थितियों के साथ संगत
आयाम, मोटाई और स्लॉट ज्यामिति को अनुरूप बनाया जा सकता है
अनेक सामग्रियाँ उपलब्ध हैं
सेंट्रल माउंटिंग इंटरफ़ेस को अनुकूलित किया जा सकता है
सतह परिष्करण और अंकन विकल्प की पेशकश की गई
अक्सर पूछे जाने वाले प्रश्न
एक SiC सिरेमिक ट्रे उच्च शुद्धता वाले सिलिकॉन कार्बाइड से बना एक सटीक वाहक है, जिसे सेमीकंडक्टर, एलईडी, ऑप्टिकल और वैक्यूम-प्रोसेस विनिर्माण के दौरान वेफर्स या सब्सट्रेट्स को समर्थन, लोडिंग और परिवहन के लिए डिज़ाइन किया गया है। यह उच्च तापमान, प्लाज्मा और रासायनिक प्रक्रियाओं जैसे कठोर वातावरण के तहत असाधारण थर्मल स्थिरता, यांत्रिक शक्ति और विरूपण प्रतिरोध प्रदान करता है।
SiC ट्रे कई बेहतर प्रदर्शन लाभ प्रदान करती हैं:
उच्च तापमान प्रतिरोधविरूपण के बिना 1600-1800°C तक
उत्कृष्ट तापीय चालकता, समान ताप वितरण सुनिश्चित करना
उत्कृष्ट यांत्रिक शक्ति और कठोरता
कम तापीय विस्तार, थर्मल साइक्लिंग के दौरान युद्ध को रोकना
उच्च संक्षारण प्रतिरोधप्लाज्मा गैसों और रसायनों के लिए
लंबी सेवा जीवननिरंतर उच्च-तनाव वाली विनिर्माण स्थितियों के तहत
SiC ट्रे का व्यापक रूप से उपयोग किया जाता है:
सेमीकंडक्टर वेफर हैंडलिंग
एलपीसीवीडी, पीईसीवीडी, एमओसीवीडी थर्मल प्रोसेसिंग
एनीलिंग, प्रसार, ऑक्सीकरण और एपिटैक्सी प्रक्रियाएं
नीलमणि वेफर/ऑप्टिकल सब्सट्रेट लोड हो रहा है
उच्च-वैक्यूम और उच्च तापमान वाले वातावरण
परिशुद्धता सीएमपी या पॉलिशिंग फिक्सचर प्लेटफार्म
फोटोनिक्स और उन्नत पैकेजिंग उपकरण
हाँ। SiC सिरेमिक अपनी कम CTE और उच्च फ्रैक्चर क्रूरता के कारण उत्कृष्ट थर्मल शॉक प्रतिरोध प्रदान करते हैं। ट्रे बिना टूटे तापमान में तेजी से वृद्धि या गिरावट का सामना कर सकती है, जो इसे उच्च तापमान वाली साइक्लिंग प्रक्रियाओं के लिए आदर्श बनाती है।
