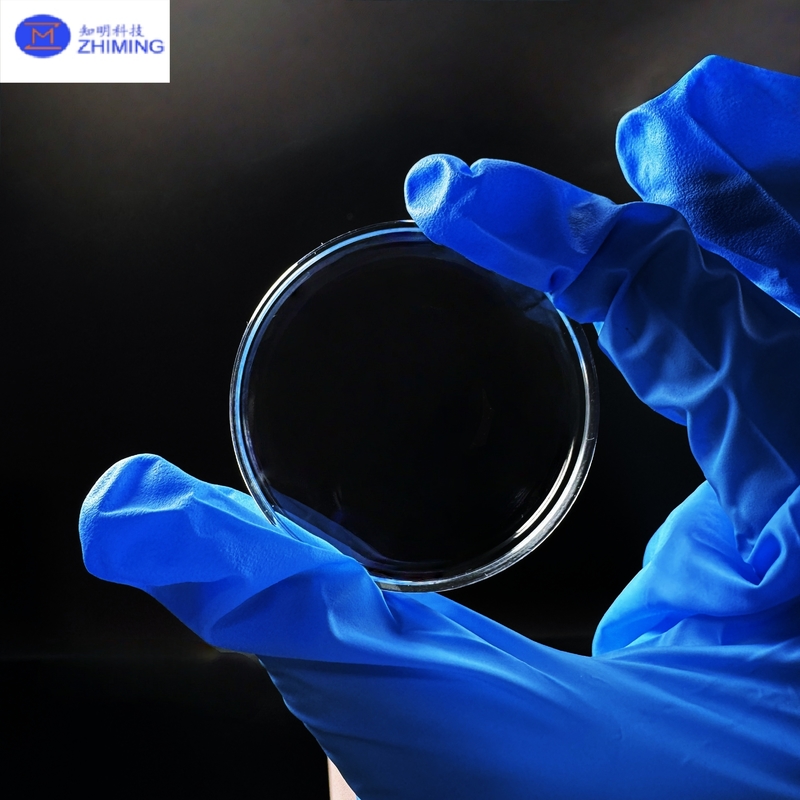

नीलम ऑप्टिकल विंडो का अवलोकन

नीलम ऑप्टिकल विंडो उच्च-प्रदर्शन घटक हैं जो एकल-क्रिस्टल एल्यूमीनियम ऑक्साइड (Al₂O₃) से बने होते हैं।
अपनी अद्वितीय क्रिस्टलीय संरचना के कारण, नीलम विंडो प्रदर्शित करती हैं:

• उत्कृष्ट कठोरता

• उत्कृष्ट ऑप्टिकल ट्रांसमिशन

• बेहतर थर्मल और रासायनिक स्थिरता

• असाधारण यांत्रिक शक्ति

इनका व्यापक रूप से एयरोस्पेस, रक्षा, प्रकाशिकी, चिकित्सा उपकरणों और औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जहां स्थायित्व और विश्वसनीयता महत्वपूर्ण हैं।

नीलम ऑप्टिकल विंडो के विशिष्ट विनिर्देश (अनुकूलन योग्य)

• व्यास: 5 मिमी - 300 मिमी

• मोटाई: 0.1 मिमी - 20 मिमी

• सतह सटीकता: λ/10, λ/4, λ/2 विकल्प

• समांतरता: <1 आर्कमिन

• सतह की गुणवत्ता: 10/5, 20/10, 40/20 (MIL-PRF-13830B)

• ट्रांसमिशन: दृश्यमान स्पेक्ट्रम में >85% (बिना लेपित)

• कोटिंग विकल्प: एआर, एचआर, डुअल-बैंड, या कस्टम कोटिंग

नीलम ऑप्टिकल विंडो की विनिर्माण प्रक्रिया का अवलोकन

1. क्रिस्टल ग्रोथ

   • उच्च-शुद्धता एल्यूमिना को पिघलाया जाता है और नीलम क्रिस्टल (ज़ोक्रल्स्की या किरोपोलस विधियों) में उगाया जाता है।

   • सटीक नियंत्रण दोष-मुक्त, ऑप्टिकली स्पष्ट एकल क्रिस्टल सुनिश्चित करता है।

2. काटना

   • नीलम बाउल्स को हीरे के तार आरी या लेजर कटिंग का उपयोग करके ब्लैंक्स में काटा जाता है।

   • ऑप्टिकल गुणों को अनुकूलित करने के लिए अभिविन्यास को नियंत्रित किया जाता है।

3. ग्राइंडिंग

   • यांत्रिक ग्राइंडिंग मोटाई को कम करता है और सपाट, समानांतर सतहों को सुनिश्चित करता है।

   • सटीक आकार देने के लिए हीरे के अपघर्षक का उपयोग किया जाता है।

4. पॉलिशिंग

   • उच्च-सटीक पॉलिशिंग ऑप्टिकल-ग्रेड सतह खुरदरापन प्राप्त करती है (आरएमएस< 1 एनएम)।

   • अंतिम ट्रांसमिशन और इमेजिंग गुणवत्ता निर्धारित करता है।

5. गुणवत्ता निरीक्षण

   • इंटरफेरोमीटर, माइक्रोस्कोप और ट्रांसमिशन टेस्टर सपाटता, समानांतरता और ऑप्टिकल स्पष्टता को मापते हैं।

   • केवल योग्य विंडो ही फिनिशिंग के लिए आगे बढ़ती हैं।

6. कोटिंग (वैकल्पिक)

   • बेहतर प्रदर्शन के लिए एआर, एचआर, या मल्टी-लेयर कोटिंग लागू की जाती हैं।

7. सफाई और पैकेजिंग

   • अल्ट्रासोनिक सफाई कणों और संदूषकों को हटाती है।

   • नुकसान से बचने के लिए साफ, सुरक्षात्मक वातावरण में पैक किया जाता है।

नीलम ऑप्टिकल विंडो के अनुप्रयोग

• लेजर सिस्टम: सुरक्षा और ट्रांसमिशन के लिए उच्च-शक्ति लेजर विंडो

• एयरोस्पेस और रक्षा: मिसाइल डोम, विमान सेंसर, सैटेलाइट ऑप्टिक्स

• यूवी/आईआर उपकरण: यूवी स्पेक्ट्रोमीटर, आईआर डिटेक्टर, इमेजिंग सिस्टम

• चिकित्सा उपकरण: लेजर सर्जरी उपकरण, एंडोस्कोप, डायग्नोस्टिक उपकरण

• औद्योगिक निगरानी: भट्टी की खिड़कियां, दबाव सेंसर, प्लाज्मा डायग्नोस्टिक्स

नीलम ऑप्टिकल विंडो के लाभ

• लंबा सेवा जीवन, रखरखाव लागत कम करना

• चरम वातावरण (उच्च तापमान, उच्च दबाव, संक्षारक स्थिति) के तहत उत्कृष्ट प्रदर्शन

• एक विस्तृत स्पेक्ट्रम में उच्च ऑप्टिकल ट्रांसमिशन

• विविध वैज्ञानिक, औद्योगिक और रक्षा अनुप्रयोगों के लिए पूरी तरह से अनुकूलन योग्य

नीलम ऑप्टिकल विंडो के अक्सर पूछे जाने वाले प्रश्न

Q1: नीलम विंडो और क्वार्ट्ज या कांच की खिड़कियों में क्या अंतर है?
A1: नीलम विंडो बहुत अधिक कठोर (मोह्स 9 बनाम मोह्स 5–7) हैं, अधिक टिकाऊ हैं, और चरम वातावरण का सामना कर सकती हैं। क्वार्ट्ज या कांच की खिड़कियां कम खर्चीली होती हैं लेकिन उच्च-तनाव या उच्च-तापमान स्थितियों के लिए उपयुक्त नहीं हैं।

Q2: क्या नीलम खिड़कियों का उपयोग उच्च-शक्ति लेजर के साथ किया जा सकता है?
A2: हाँ। नीलम खिड़कियों में कम अवशोषण, उच्च क्षति सीमा और उत्कृष्ट तापीय चालकता होती है, जो उन्हें उच्च-शक्ति लेजर अनुप्रयोगों के लिए आदर्श बनाती है।

Q3: क्या नीलम खिड़कियां यूवी और आईआर दोनों क्षेत्रों में पारदर्शी हैं?
A3: हाँ। नीलम 200 एनएम (डीप यूवी) से 5000 एनएम (मध्य-आईआर) तक प्रसारित होता है, जो एक विस्तृत स्पेक्ट्रम को कवर करता है।

Q4: कौन सी कोटिंग उपलब्ध हैं?
A4: एंटी-रिफ्लेक्शन (एआर), हाई-रिफ्लेक्शन (एचआर), आंशिक ट्रांसमिशन, या मल्टी-बैंड कोटिंग को एप्लिकेशन आवश्यकताओं के अनुसार लागू किया जा सकता है।
