सीआईसी सिरेमिक फोर्क कस्टम निर्मित सटीक संरचनात्मक घटक हैंडल वेफर्स ऑप्टिकल घटक

SiC सिरेमिक फोर्क कस्टम-निर्मित सटीक संरचनात्मक घटक, हैंडल वेफर्स, ऑप्टिकल घटक

का सारSiC सिरेमिक फोर्क

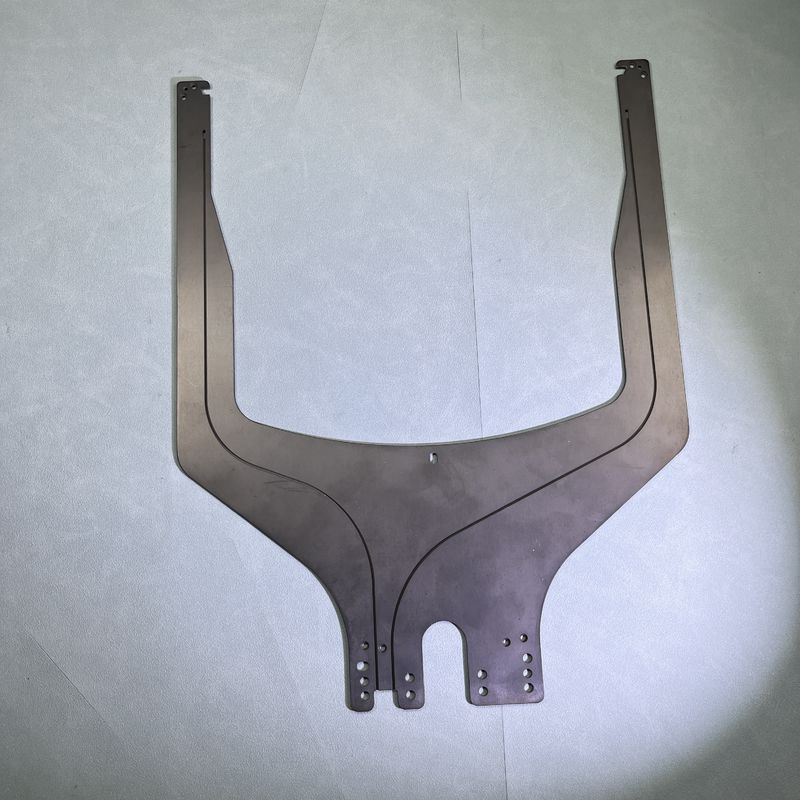

SiC सिरेमिक फोर्क आर्म एक संरचनात्मक घटक है जो उन्नत सिलिकॉन से बना है

कार्बाइड सिरेमिक सामग्री। इसका उपयोग मुख्य रूप से उच्च कठोरता, कम तापीय विस्तार गुणांक और उच्च पहनने के प्रतिरोध की आवश्यकता वाले सटीक उपकरणों में किया जाता है। "फोर्क आर्म" आकार आमतौर पर उच्च-अंत ऑप्टिकल उपकरणों, अर्धचालक प्रसंस्करण उपकरणों और स्वचालित हैंडलिंग सिस्टम में पाया जाता है, जो एक समर्थन, स्थिति, संचरण या क्लैंपिंग तत्व के रूप में कार्य करता है। पारंपरिक धातु सामग्री की तुलना में, सिलिकॉन कार्बाइड सिरेमिक यांत्रिक प्रदर्शन, तापीय स्थिरता और संक्षारण प्रतिरोध में महत्वपूर्ण लाभ प्रदान करता है, और आधुनिक उच्च-सटीक विनिर्माण में एक प्रमुख कार्यात्मक घटक बन गया है।

की विशेषता तालिका SiC सिरेमिक फोर्क

SiC सिरेमिक फोर्क आर्म्स का डिज़ाइन और निर्माण

संरचनात्मक डिज़ाइन

SiC फोर्क आर्म्स को एप्लिकेशन आवश्यकताओं के अनुसार कस्टम-डिज़ाइन किया गया है। सामान्य रूपों में शामिल हैं "U-आकार" या "T-आकार" आर्म्स जिनका उपयोग किया जाता है:

• वेफर हैंडलिंग

• प्रोब कार्ड पोजिशनिंग

• ऑप्टिकल मॉड्यूल सपोर्ट

डिजाइन में प्रमुख विचार शामिल हैं:

• भार क्षमता और तनाव वितरण

• थर्मल तनाव मुआवजा

• सटीक बढ़ते इंटरफेस

• क्लीनरूम संगतता

प्रसंस्करण तकनीक

विनिर्माण प्रक्रिया में कई महत्वपूर्ण चरण शामिल हैं:

• पाउडर तैयारी

• फॉर्मिंग (सूखी प्रेसिंग, आइसोस्टैटिक प्रेसिंग, या कास्टिंग)

• सिंटरिंग (जैसे, दबाव रहित सिंटरिंग, प्रतिक्रिया बंधन)

• मशीनिंग (ग्राइंडिंग, लेजर ड्रिलिंग, EDM)

• सतह परिष्करण (पॉलिशिंग, कोटिंग, लेजर मार्किंग)

SiC सिरेमिक घटकों की तैयारी के लिए प्रक्रिया प्रवाह आरेख

अनुप्रयोग परिदृश्य काSiC सिरेमिक फोर्क

अर्धचालक उपकरण

SiC सिरेमिक फोर्क आर्म्स का उपयोग आमतौर पर फोटोलिथोग्राफी, नक़्क़ाशी और पैकेजिंग जैसी प्रक्रियाओं के लिए वेफर हैंडलिंग सिस्टम में किया जाता है। लाभों में शामिल हैं:

• गैर-संदूषण सतह

• उच्च तापमान प्रतिरोध

• उत्कृष्ट रासायनिक स्थायित्व

• कक्षा 10–1000 क्लीनरूम के साथ संगतता

में प्रयुक्त:

• EFEM और FOUP लोड पोर्ट

• 6", 8", और 12" वेफर परिवहन

• वैक्यूम पिक-एंड-प्लेस सिस्टम

 ऑप्टिकल सिस्टम और टेलीस्कोप

उच्च-सटीक ऑप्टिकल उपकरणों में, SiC फोर्क आर्म्स प्रदान करते हैं:

• दर्पण और लेंस के लिए कठोर समर्थन

• थर्मल विविधताओं के तहत स्थिर संरेखण

• गतिशील स्थिति के लिए हल्के संरचनाएं

उनका उपयोग अक्सर इसमें किया जाता है:

• इंटरफेरोमीटर

• अंतरिक्ष दूरबीन

• लेजर स्कैनिंग सिस्टम

एयरोस्पेस और रक्षा काSiC सिरेमिक फोर्क

एयरोस्पेस सिस्टम में, SiC फोर्क आर्म्स को इसके लिए महत्व दिया जाता है

• कंपन के तहत हल्का और कठोरता

• विकिरण और थर्मल शॉक के लिए प्रतिरोध

• निम्न-पृथ्वी कक्षा की स्थितियों में संरचनात्मक स्थिरता

विशिष्ट भूमिकाओं में पेलोड सपोर्ट, गिम्बल लिंकेज और ऑप्टिकल माउंट शामिल हैं।

रोबोटिक और ऑटोमेशन सिस्टम

क्लीनरूम ऑटोमेशन वातावरण में, SiC फोर्क आर्म्स का उपयोग एंड-इफेक्टर्स या ग्रिपर के रूप में किया जाता है, जो प्रदान करते हैं:

• गैर-प्रवाहकीय, गैर-कण-उत्पादक सतहें

• अपघर्षक या संक्षारक वातावरण में लंबा सेवा जीवन

• वैक्यूम चैंबर में आउटगैसिंग के लिए प्रतिरोध

अनुकूलन और तकनीकी सहायता

एक गैर-मानक सटीक घटक के रूप में, SiC सिरेमिक फोर्क आर्म्स को आमतौर पर उपयोगकर्ता आवश्यकताओं के आधार पर अनुकूलित किया जाता है। अनुकूलन योग्य पैरामीटर शामिल हैं:

• समग्र आयाम (लंबाई, चौड़ाई, मोटाई)

• खुला आकार और कोण

• सतह खत्म और खुरदरापन

• चैम्फर्स, छेद, स्लॉट

• वेफर संगतता (6", 8", 12")

हम प्रदर्शन और संगतता सुनिश्चित करने के लिए ड्राइंग समीक्षा, यांत्रिक व्यवहार के लिए FEM सिमुलेशन और प्रोटोटाइप सत्यापन सहित पूर्ण-चक्र सेवाएं प्रदान करते हैं।
