क्वार्ट्ज प्लेट का अवलोकन

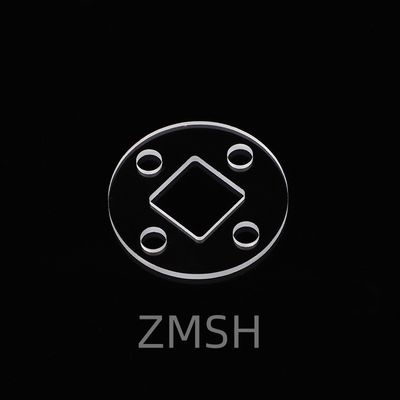

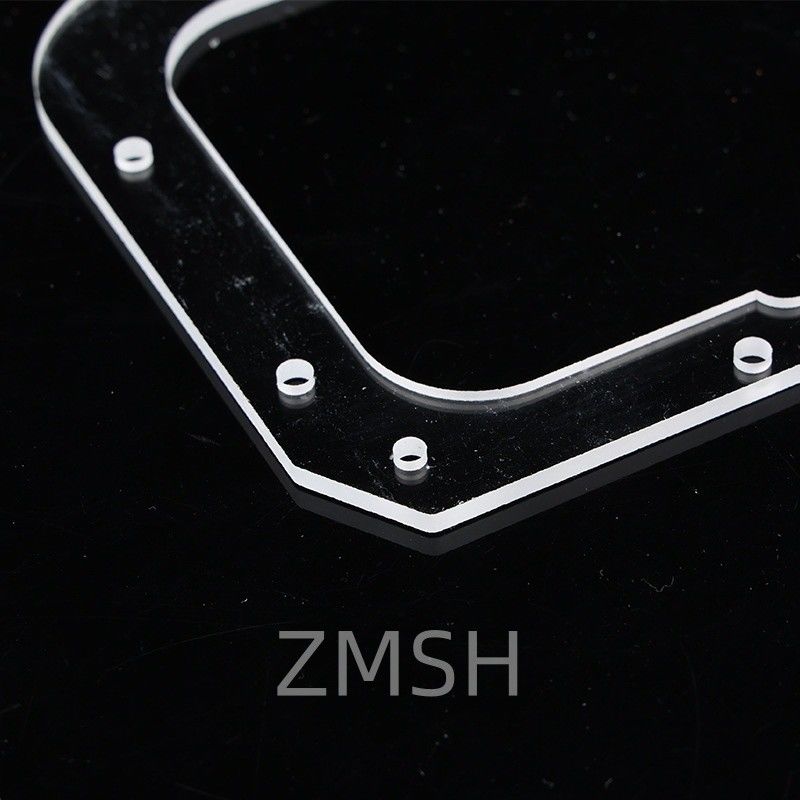

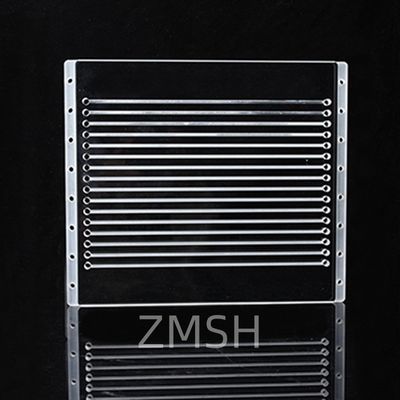

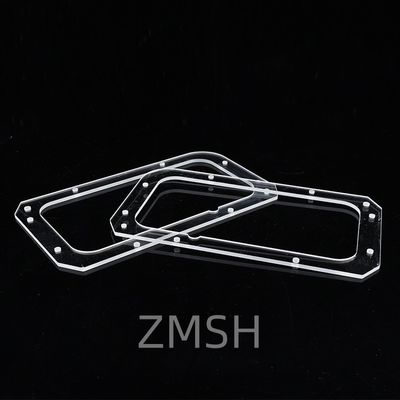

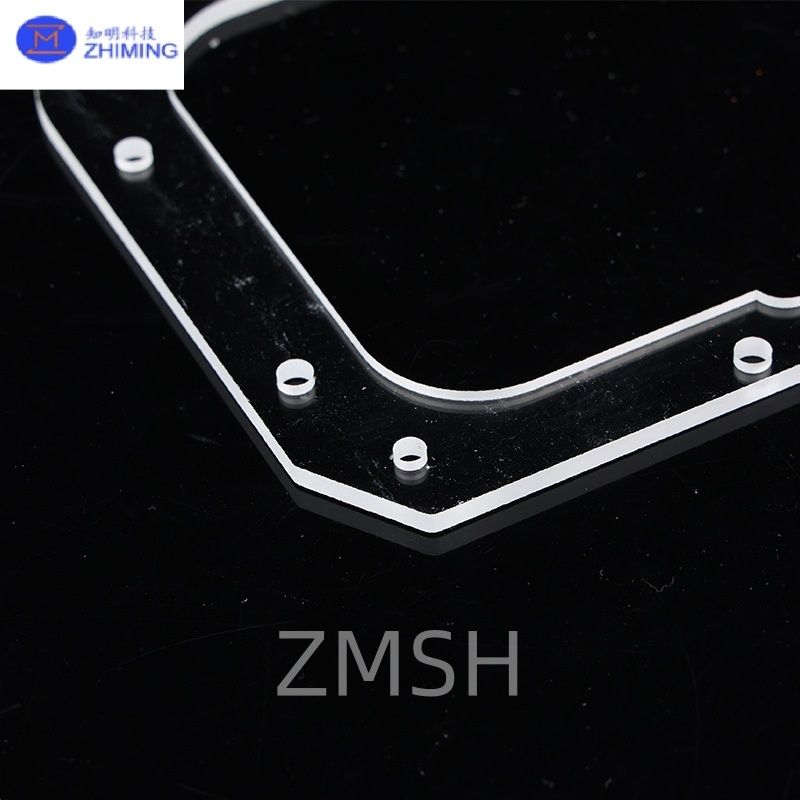

पार-छेद वाली क्वार्ट्ज प्लेट उच्च शुद्धता वाले सिलिका ग्लास से निर्मित इंजीनियर घटक हैं, जो कस्टम आयामों और जटिल ज्यामिति में उपलब्ध हैं।इन आकार के क्वार्ट्ज सब्सट्रेटों को प्रकाशिकी में उच्च प्रदर्शन अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है, माइक्रोफ्लुइडिक्स, वैक्यूम सिस्टम और उच्च तापमान विनिर्माण।

एकीकृत छेद बीम संरेखण, गैस प्रवाह, फाइबर फीडथ्रू या माउंटिंग कार्यों की अनुमति देते हैं। प्लेटें स्पेक्ट्रल और थर्मल जरूरतों से मेल खाने के लिए विभिन्न प्रकार की सामग्री में पेश की जाती हैं।

क्वार्ट्ज सामग्री के प्रकारों की व्याख्याक्वार्ट्ज प्लेट का

• JGS1 (यूवी-ग्रेड क्वार्ट्ज):
  एक्सिमर लेजर ऑप्टिक्स, यूवी लिथोग्राफी और डीयूवी डिटेक्शन में अनुप्रयोगों के लिए सबसे अच्छा। 185 एनएम तक बेहतर संचरण।

• JGS2 (मानक ऑप्टिकल क्वार्ट्ज):
  260-2500 एनएम रेंज में संतुलित लागत और प्रदर्शन। इमेजिंग सिस्टम और सामान्य फोटोनिक्स के लिए उपयुक्त।

• JGS3 (इन्फ्रारेड क्वार्ट्ज):
  उच्च OH- सामग्री, बेहतर थर्मल सदमे प्रतिरोध। उच्च गर्मी वातावरण के लिए आदर्श, यूवी-महत्वपूर्ण कार्यों के लिए उपयुक्त नहीं।

कैसे बनते हैंक्वार्ट्ज प्लेट का

लेजर ड्रिलिंग एक उच्च-सटीक, गैर-संपर्क विधि है जिसका उपयोग सामग्री की सतह पर केंद्रित लेजर बीम को केंद्रित करके पिघले हुए क्वार्ट्ज ग्लास में छेद बनाने के लिए किया जाता है।लेजर की तीव्र ऊर्जा क्वार्ट्ज को तेजी से गर्म और वाष्पित करती है, दरारें या यांत्रिक तनाव पैदा किए बिना साफ छेद बनाने।

यह तकनीक विशेष रूप से माइक्रोहोल (10 माइक्रोन के रूप में छोटे), उच्च घनत्व वाले पैटर्न और नाजुक क्वार्ट्ज घटकों के लिए उपयुक्त है।फेमटेसेकंड या पिकोसेकंड लेजर का उपयोग आमतौर पर गर्मी से प्रभावित क्षेत्रों को कम करने और उत्कृष्ट सटीकता के साथ चिकनी किनारों को प्राप्त करने के लिए किया जाता है.

लेजर ड्रिलिंग का व्यापक रूप से माइक्रोफ्लुइडिक्स, सेमीकंडक्टर्स, ऑप्टिक्स और उन्नत वैज्ञानिक उपकरणों में उपयोग किया जाता है जिनके लिए सटीकता और विश्वसनीयता की आवश्यकता होती है।

उपयोग के मामलेक्वार्ट्ज प्लेट का

छिद्रित फ्यूज क्वार्ट्ज ग्लास, जिसमें सटीक माइक्रोहोल, छेद या जटिल पैटर्न होते हैं, का उपयोग उच्च तकनीक उद्योगों में इसकी उत्कृष्ट थर्मल स्थिरता, ऑप्टिकल पारदर्शिता,और रासायनिक प्रतिरोधकस्टम छेद ज्यामिति पेश करने की क्षमता सामग्री की कार्यक्षमता का विस्तार करती है, जिससे यह कई उन्नत अनुप्रयोगों में एक प्रमुख घटक बन जाता है।

1अर्धचालक प्रसंस्करण

ड्रिल किए गए क्वार्ट्ज सब्सट्रेट का प्रयोग निम्नलिखित में किया जाता हैः

• सटीक गैस प्रवाह छेद के साथ वेफर वाहक, सूक्ष्मता और शॉवर हेड

• प्लाज्मा उत्कीर्णन और सीवीडी प्रणाली, जहां समान गैस वितरण महत्वपूर्ण है

• फोटोलिथोग्राफी और आयन प्रत्यारोपण कक्षों के लिए कस्टम डिजाइन क्वार्ट्ज भागों

2माइक्रोफ्लुइडिक उपकरण

माइक्रोहोल के साथ पिघला हुआ क्वार्ट्ज निम्नलिखित के लिए आदर्श हैः

• रासायनिक और जैविक विश्लेषण के लिए लैब-ऑन-ए-चिप सिस्टम

• कैपिलरी इलेक्ट्रोफोरेसिस या नमूना इंजेक्शन इंटरफ़ेस

• बायोएमईएमएस (बायोमेडिकल माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम) जहां पारदर्शिता और जैव संगतता की आवश्यकता होती है

3ऑप्टिक्स और फोटोनिक्स

क्वार्ट्ज की उच्च यूवी और आईआर पारगम्यता इसे निम्न में मूल्यवान बनाती हैः

• संरेखित पिनहोल या एपर्चर वाले लेजर सिस्टम

• ऑप्टिकल मास्क, बीम स्प्लिटर और ड्रिल किए हुए फीचर्स वाले लेंस एरे

• गैस या द्रव इंजेक्शन पोर्ट के साथ स्पेक्ट्रोस्कोपी खिड़कियां

4उच्च तापमान और वैक्यूम प्रणाली

ड्रिल किए गए क्वार्ट्ज घटकों का प्रयोग निम्नलिखित में किया जाता हैः

• इलेक्ट्रोड फीडथ्रू या द्रव इनलेट के साथ वैक्यूम कक्ष

• उच्च तापमान वाले भट्टियाँ या थर्मल रिएक्टर जिनके लिए क्वार्ट्ज ट्यूब या सील छेद वाली प्लेटों की आवश्यकता होती है

• थर्मल विश्लेषण या गैस प्रतिक्रियाओं के लिए इस्तेमाल क्वार्ट्ज ampoules या कोशिकाओं

5रासायनिक एवं औषधि उद्योग

क्वार्ट्ज की रासायनिक निष्क्रियता इसे निम्नलिखित के लिए आदर्श बनाती हैः

• नमूना या सेंसर पोर्ट के साथ प्रतिक्रिया कंटेनर

• फ्लो-थ्रू रिएक्टर

• संक्षारक तरल पदार्थों के नमूनाकरण प्रणाली

6एयरोस्पेस और रक्षा

सटीक छेद वाले विशेष क्वार्ट्ज भागों का प्रयोग निम्नलिखित में किया जाता हैः

• सेंसर आवास

• ऑप्टिकल लक्ष्यीकरण घटक

• उच्च गति वाले नैदानिक खिड़कियां

7वैज्ञानिक अनुसंधान एवं कस्टम प्रयोगशाला उपकरण

कई विश्वविद्यालयों और अनुसंधान संस्थानों में छिद्रित क्वार्ट्ज कांच का प्रयोग किया जाता हैः

• रासायनिक प्रतिरोध और थर्मल सहिष्णुता दोनों की आवश्यकता वाले प्रयोगात्मक सेटअप

• कस्टम रिएक्शन सेल, वैक्यूम फ्लैंग्स, या खिड़की माउंट

• एक्स-रे और न्यूट्रॉन बीमलाइन घटक

अक्सर पूछे जाने वाले प्रश्नक्वार्ट्ज प्लेट का

प्रश्न 1: क्या आप इन प्लेटों के लिए दो तरफा पॉलिशिंग प्रदान करते हैं?
A1:हाँ, ऑप्टिकल संरेखण और बंधन अनुप्रयोगों के लिए एकल पक्ष और डबल पक्ष पॉलिश फिनिश दोनों उपलब्ध हैं।

Q2: विशिष्ट मोटाई सीमा क्या है?
A2:मानक मोटाई 0.5~10 मिमी है, लेकिन कस्टम मोटाई अनुरोध पर उपलब्ध है।

प्रश्न 3: क्या आप जटिल आकारों जैसे कि नाच या स्लॉट को संसाधित कर सकते हैं?
A3:हाँ, हम जटिल समोच्च बना सकते हैं जिसमें कुंजी मार्ग, घुमावदार किनारे, या संकर ज्यामिति शामिल हैं।

Q4: क्या JGS3 लेजर उपयोग के लिए उपयुक्त है?
A4:JGS3 का उपयोग IR लेजर के साथ किया जा सकता है लेकिन कम संचरण के कारण डीप-यूवी लेजर ऑप्टिक्स के लिए उपयुक्त नहीं है।

क्वार्ट्ज ग्लास विंडो यूवी फ्यूज्ड सिलिका ऑप्टिकल व्यूपोर्ट कस्टम आकार कोटिंग उपलब्ध

कस्टम अनियमित आकार क्वार्ट्ज ऑप्टिकल विंडो प्रेसिजन फ्यूज्ड सिलिका व्यूपोर्ट

हमारे बारे में

ZMSH विशेष ऑप्टिकल ग्लास और नई क्रिस्टल सामग्री के उच्च तकनीक विकास, उत्पादन और बिक्री में माहिर है। हमारे उत्पाद ऑप्टिकल इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और सेना की सेवा करते हैं।हम सफीर ऑप्टिकल घटकों की पेशकश करते हैं, मोबाइल फोन लेंस कवर, सिरेमिक्स, LT, सिलिकॉन कार्बाइड SIC, क्वार्ट्ज, और अर्धचालक क्रिस्टल वेफर्स। कुशल विशेषज्ञता और अत्याधुनिक उपकरण के साथ, हम गैर मानक उत्पाद प्रसंस्करण में उत्कृष्टता प्राप्त करते हैं,जिसका उद्देश्य एक अग्रणी ऑप्टोइलेक्ट्रॉनिक सामग्री उच्च तकनीक उद्यम बनना है।
