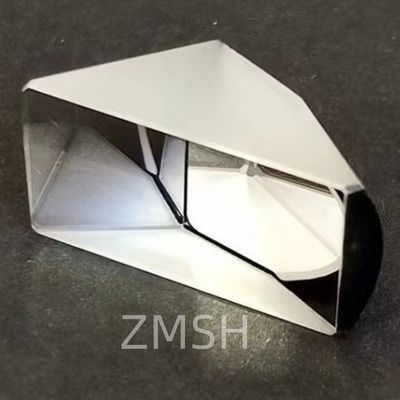

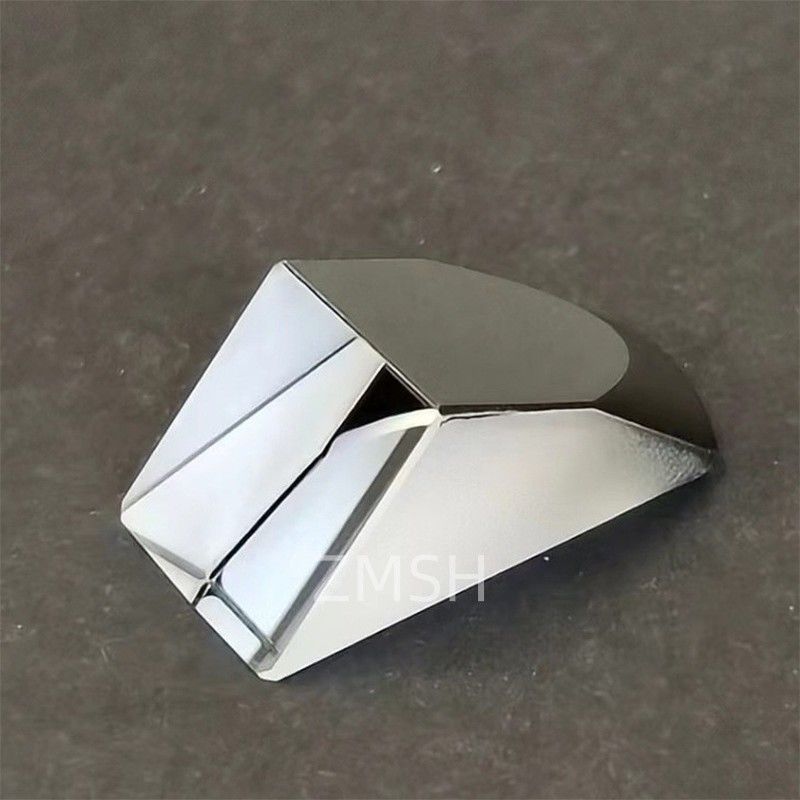

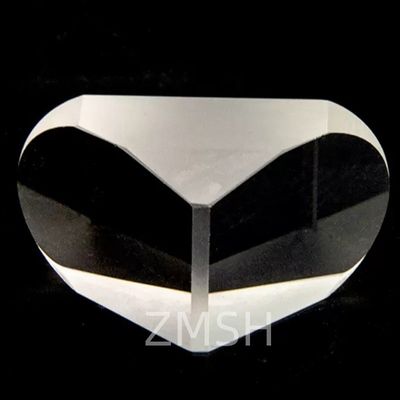

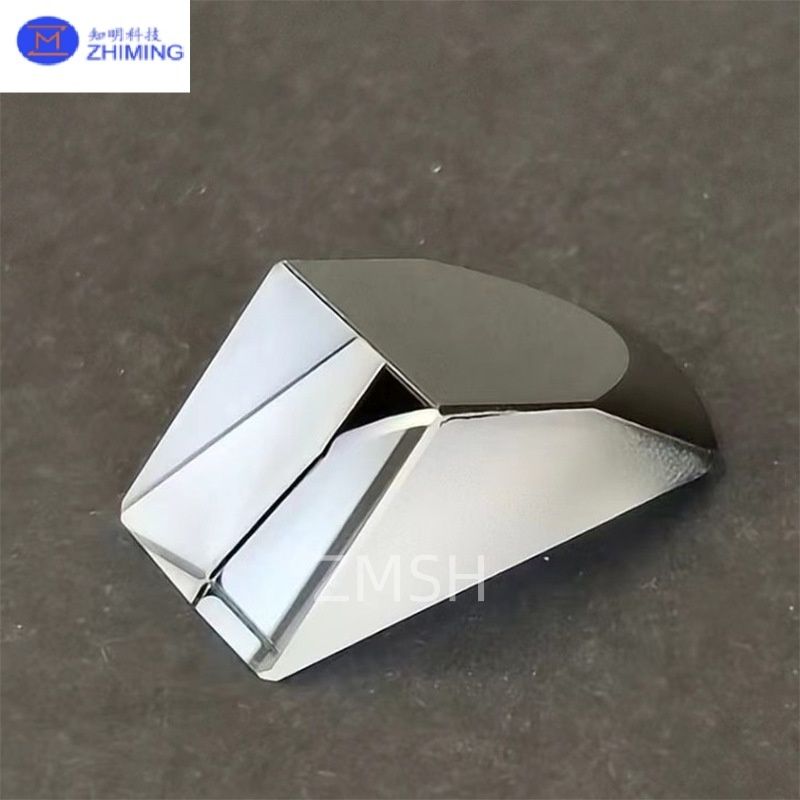

लेजर और इमेजिंग सिस्टम के लिए क्वार्ट्ज प्रिज्म यूवी ग्रेड बीम स्टीयरिंग ऑप्टिक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | क्वार्ट्ज प्रिज्म |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 2 |
|---|---|
| मूल्य: | 20USD |
| Packaging Details: | custom cartons |
| Delivery Time: | 2-4 weeks |
| Payment Terms: | T/T |
| आपूर्ति की क्षमता: | के रूप में |
|
विस्तार जानकारी |
|||
| सामग्री: | क्वार्ट्ज | अपवर्तक सूचकांक (@587 एनएम): | ~ 1.458 |
|---|---|---|---|
| Thermal Expansion Coefficient: | 0.55 × 10⁻⁶ /K (near zero expansion) | ट्रांसमिशन रेंज: | 180 एनएम (डीप यूवी) ~ 2.2 माइक्रोन (आईआर के पास) |
| रासायनिक स्थिरता: | अम्ल-प्रतिरोधी, संक्षारण प्रतिरोधी | Radiation Resistance: | Suitable for aerospace and nuclear environments |
उत्पाद विवरण
परिचय
क्वार्ट्ज प्रिज्म उच्च-सटीक ऑप्टिकल घटक हैं जो उच्च-शुद्धता वाले फ्यूज़्ड या क्रिस्टलीय क्वार्ट्ज (SiO₂) से बने होते हैं। इन्हें अपवर्तन और परावर्तन के माध्यम से प्रकाश में हेरफेर करने के लिए डिज़ाइन किया गया है, जो उन्हें फोटोनिक्स, लेजर, इमेजिंग और विश्लेषणात्मक प्रणालियों की एक विस्तृत श्रृंखला में आवश्यक बनाता है।
मानक ऑप्टिकल ग्लास की तुलना में, क्वार्ट्ज प्रिज्म बेहतर यूवी पारदर्शिता, तापीय और रासायनिक प्रतिरोध, और आयामी स्थिरता प्रदान करते हैं, जो उन्हें एयरोस्पेस, लेजर ऑप्टिक्स और प्रयोगशाला उपकरणों सहित मांग वाले वातावरण के लिए आदर्श बनाते हैं।
विनिर्माण प्रक्रिया
क्वार्ट्ज प्रिज्म के उत्पादन में ऑप्टिकल स्पष्टता, आयामी सटीकता और स्थायित्व सुनिश्चित करने के लिए कई चरण शामिल हैं:
-
सामग्री चयन
क्वार्ट्ज प्रिज्म आमतौर पर इनसे बने होते हैं:-
फ्यूज्ड क्वार्ट्ज (अनाकार) – आइसोट्रोपिक गुण, यूवी पारदर्शिता और उच्च तापमान प्रतिरोध प्रदान करता है
-
क्रिस्टलीय क्वार्ट्ज – ध्रुवीकरण प्रकाशिकी और पीजोइलेक्ट्रिक अनुप्रयोगों के लिए उपयोग किया जाता है, जो X-, Y-, Z-कट ओरिएंटेशन में उपलब्ध है
-
-
काटना और पीसना
कच्चे क्वार्ट्ज ब्लैंक को हीरे की आरी का उपयोग करके काटा जाता है, फिर उच्च-सटीक उपकरणों के साथ प्रारंभिक प्रिज्म आकार में पीसा जाता है। -
पॉलिशिंग
ऑप्टिकल सतहों को उप-माइक्रोन सपाटता (आमतौर पर <λ/10) और सतह खुरदरापन (<1 nm Ra) तक पॉलिश किया जाता है ताकि उच्च संचरण और न्यूनतम प्रकीर्णन सुनिश्चित हो सके। -
कोटिंग (वैकल्पिक)
अनुप्रयोग के आधार पर, क्वार्ट्ज प्रिज्म सतहों को इस प्रकार लेपित किया जा सकता है:-
एंटी-रिफ्लेक्टिव कोटिंग्स (यूवी, वीआईएस, एनआईआर रेंज)
-
धात्विक परावर्तक कोटिंग्स (अल, एजी, एयू)
-
बीम-स्प्लिटिंग या ध्रुवीकरण कोटिंग्स
-
-
गुणवत्ता नियंत्रण
प्रत्येक क्वार्ट्ज प्रिज्म कोण सटीकता, सपाटता, खरोंच-डिग सतह गुणवत्ता और स्पेक्ट्रल ट्रांसमिशन के लिए सख्त निरीक्षण से गुजरता है।
ऑप्टिकल प्रिज्म के प्रकार
1. राइट-एंगल प्रिज्म
-
संरचना: एक त्रिकोणीय प्रिज्म जिसमें एक 90° कोण और दो 45° कोण होते हैं।
-
कार्य: अभिविन्यास और उपयोग के आधार पर प्रकाश को 90° या 180° तक पुनर्निर्देशित करता है।
-
अनुप्रयोग: बीम स्टीयरिंग, छवि रोटेशन, पेरिस्कोप, संरेखण उपकरण।
2. वेज प्रिज्म
-
संरचना: दो सपाट सतहें एक दूसरे से थोड़ी कोण पर (जैसे पाई का एक पतला टुकड़ा)।
-
कार्य: प्रकाश को एक छोटे, सटीक कोण से विचलित करता है; बीम को गोलाकार रूप से स्कैन करने के लिए घुमाया जा सकता है।
-
अनुप्रयोग: लेजर बीम स्टीयरिंग, अनुकूली प्रकाशिकी, नेत्र विज्ञान उपकरण।

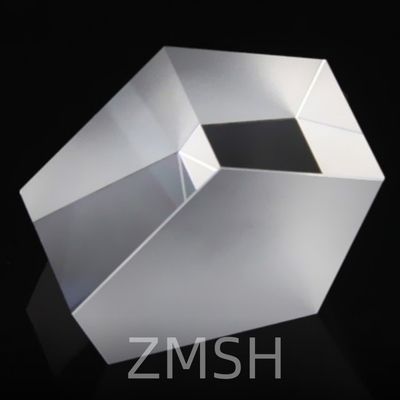

3. पेंटाप्रिज्म
-
संरचना: दो परावर्तक सतहों वाला पाँच-तरफा प्रिज्म।
-
कार्य: प्रवेश कोण की परवाह किए बिना प्रकाश को बिल्कुल 90° से विक्षेपित करता है; छवि अभिविन्यास बनाए रखता है।
-
अनुप्रयोग: डीएसएलआर व्यूफाइंडर, सर्वेक्षण उपकरण, संरेखण प्रकाशिकी।
4. डोव प्रिज्म
-
संरचना: एक लंबा, संकीर्ण प्रिज्म जिसमें एक ट्रेपेज़ॉइडल प्रोफाइल होता है।
-
कार्य: प्रिज्म के भौतिक रोटेशन के कोण से दोगुनी छवि को घुमाता है।
-
अनुप्रयोग: बीम डिलीवरी सिस्टम, इंटरफेरोमीटर में छवि रोटेशन।
5. रूफ प्रिज्म (एमिसी प्रिज्म)
-
संरचना: एक राइट-एंगल प्रिज्म जिसमें एक “रूफ” किनारा 90° V-आकार बनाता है।
-
कार्य: छवि को उलट देता है और वापस कर देता है, दूरबीन में सही अभिविन्यास बनाए रखता है।
-
अनुप्रयोग: दूरबीन, स्पॉटिंग स्कोप, कॉम्पैक्ट ऑप्टिकल सिस्टम।
7. खोखला रूफ मिरर प्रिज्म
-
संरचना: एक निश्चित-कोण परावर्तक जोड़ी बनाने के लिए व्यवस्थित दो राइट-एंगल प्रिज्म।
-
कार्य: आपतित दिशा के समानांतर बीम को परावर्तित करता है लेकिन पार्श्व बदलाव के साथ, हस्तक्षेप से बचता है।
-
अनुप्रयोग: लेजर सिस्टम, ऑप्टिकल डिले लाइनों, इंटरफेरोमीटर में बीम फोल्डिंग।
अक्सर पूछे जाने वाले प्रश्न – क्वार्ट्ज प्रिज्म के अक्सर पूछे जाने वाले प्रश्न
Q1: क्वार्ट्ज और ग्लास प्रिज्म में क्या अंतर है?
A1: क्वार्ट्ज प्रिज्म मानक ग्लास (जैसे, N-BK7) की तुलना में गहरे यूवी तरंग दैर्ध्य को प्रसारित करते हैं, उच्च तापमान का प्रतिरोध करते हैं, और बेहतर रासायनिक स्थायित्व रखते हैं। वे अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्त हैं।
Q2: क्वार्ट्ज प्रिज्म किन तरंग दैर्ध्य को संभाल सकते हैं?
A2: क्वार्ट्ज प्रिज्म आमतौर पर 180 एनएम (डीप यूवी) से 2.2 μm (निकट आईआर) तक प्रकाश संचारित करते हैं, जो सामग्री ग्रेड और सतह की गुणवत्ता पर निर्भर करता है।
Q3: क्या क्वार्ट्ज प्रिज्म उच्च-शक्ति वाले लेजर के लिए उपयुक्त हैं?
A3: हाँ। क्वार्ट्ज में उच्च लेजर क्षति सीमा और उत्कृष्ट तापीय स्थिरता होती है, जो इसे यूवी और उच्च-ऊर्जा लेजर सिस्टम के लिए आदर्श बनाती है।
