फ्यूज्ड क्वार्ट्ज़ ऑप्टिकल प्रिज्म यूवी/वीआईएस ट्रांसमिशन कस्टम कोण
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | Quartz prisms |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 2 |
|---|---|
| मूल्य: | 20USD |
| Packaging Details: | custom cartons |
| Delivery Time: | 2-4 weeks |
| Payment Terms: | T/T |
| आपूर्ति की क्षमता: | के रूप में |
|
विस्तार जानकारी |
|||
| सामग्री: | क्वार्ट्ज | Refractive Index (@587 nm): | ~1.458 |
|---|---|---|---|
| थर्मल विस्तार गुणांक: | 0.55 × 10⁻⁶ /K (शून्य विस्तार के पास) | ट्रांसमिशन रेंज: | 180 एनएम (डीप यूवी) ~ 2.2 माइक्रोन (आईआर के पास) |
| रासायनिक स्थिरता: | अम्ल-प्रतिरोधी, संक्षारण प्रतिरोधी | Radiation Resistance: | Suitable for aerospace and nuclear environments |
उत्पाद विवरण

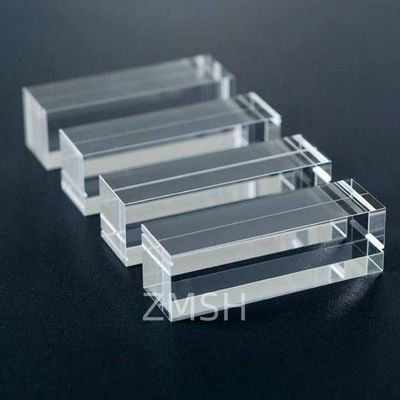

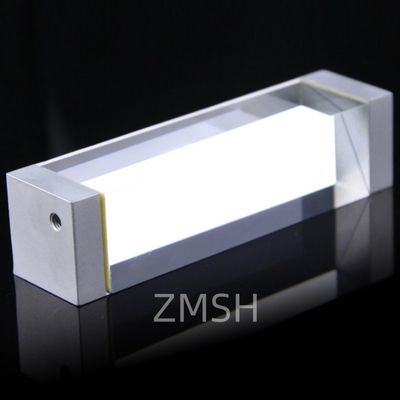

फ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म यूवी/वीआईएस ट्रांसमिशन कस्टम कोण
परिभाषाफ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म
प्रिज्म एक ऑप्टिकल तत्व है जिसमें एक या एक से अधिक परावर्तक सतहों को ग्लास के एक टुकड़े में पीस दिया जाता है। इसका कार्य प्रकाश पथों को पुनर्निर्देशित करना, छवियों को उल्टा या घुमाना,और समतल दर्पणों के संयोजन के रूप में माना जा सकता हैप्रिज्म का व्यापक रूप से लेजर अनुसंधान, लेजर ऑप्टिकल सिस्टम, ऑप्टिकल इमेजिंग, मशीन विजन, जीवन विज्ञान और जैव चिकित्सा अनुप्रयोगों या उत्पादों में उपयोग किया जाता है।
प्रिज्म न केवल प्रकाश को विचलित कर सकते हैं, बल्कि छवि के अभिविन्यास को भी समायोजित कर सकते हैं। एक प्रिज्म का डिजाइन यह निर्धारित करता है कि यह प्रकाश के साथ कैसे बातचीत करता है। जब प्रकाश एक प्रिज्म में प्रवेश करता है, तो यह प्रकाश को प्रतिबिंबित करता है।यह बाहर निकलने से पहले एक या अधिक सतहों पर प्रतिबिंबित हो सकता है, या यह प्रिज्म के माध्यम से गुजरते समय भंग हो सकता है।
विशेषताएंकाफ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म
| प्रकार | विशेषताएं |
|---|---|
| सही कोण का प्रिज्म | 1प्रकाश पथ को 90° या 180° तक विचलित करता है 2. छवि/प्रकाश पथ पुनर्निर्देशन में प्रयोग किया जाता है |
| कुज प्रिज्म | 1. अकेले इस्तेमाल किया जाता है, एक विशिष्ट कोण द्वारा बीम विचलित 2जब जोड़े में प्रयोग किया जाता है, तो बीम आकार या विचलन नियंत्रण को सक्षम करता है |
| पेंटाप्रिज्म | 1. प्रकाश पथ से 90° विचलित होता है 2. प्रतिबिंब या प्रतिबिंब के बिना छवि अभिविन्यास बनाए रखता है |
| कबूतर प्रिज्म | 1. छवि को प्रिज्म के दो गुना घूर्णन कोण से घुमाता है 2. आउटपुट बीम मूल बीम दिशा के साथ संरेखित रहता है |
| खोखला छत दर्पण (प्रतिबिंबित) | 1प्रकाश पथ को 180° तक विचलित करता है 2. परावर्तक सतह एल्यूमीनियम के साथ लेपित है |
विवरणकाफ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म

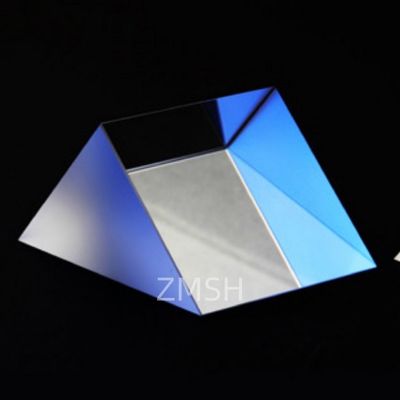

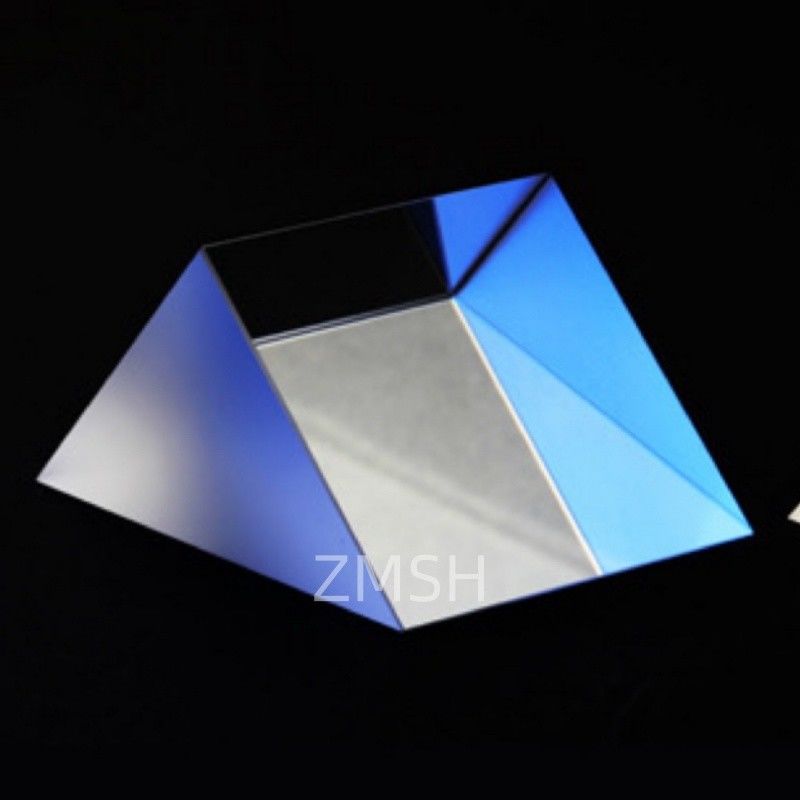

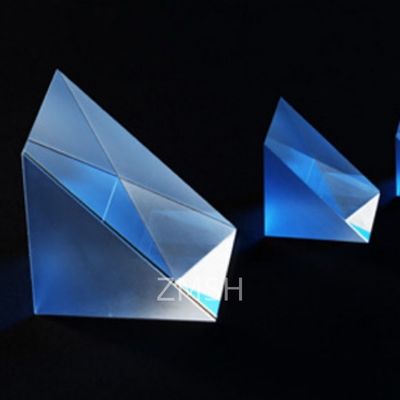

1. सही-कोण प्रिज्म
एक सही कोण प्रिज्म का उपयोग आमतौर पर प्रकाश पथ को पुनर्निर्देशित करने या ऑप्टिकल प्रणाली द्वारा बनाई गई छवि को 90° तक विचलित करने के लिए किया जाता है। प्रिज्म के अभिविन्यास के आधार पर,परिणामी छवि पक्षीय रूप से सही दिखाई दे सकती है लेकिन ऊर्ध्वाधर रूप से उलटी हो सकती है. इमेज संयोजन और बीम विस्थापन में भी राइट-एंगल प्रिज्म का प्रयोग किया जाता है।
जब प्रकाश किसी एक दांये कोण के चेहरे के माध्यम से प्रवेश करता है, तो यह हाइपोटेनुज सतह (हवा के साथ इंटरफ़ेस) पर पूर्ण आंतरिक प्रतिबिंब से गुजरता है और दूसरे दांये कोण के चेहरे के माध्यम से बाहर निकलता है,जिसके परिणामस्वरूप 90° विचलन होता है.
जब प्रकाश हाइपोटेनुज सतह के माध्यम से प्रवेश करता है,यह दोनों सही कोण के चेहरे (हवा के साथ इंटरफेस) पर कुल आंतरिक प्रतिबिंब का अनुभव करता है और 180° विचलन के बाद हाइपोटेनुज के माध्यम से वापस निकलता है.
2कंक्रीट प्रिज्म
जब अलग-अलग इस्तेमाल किया जाता है, तो एक कंक्रीट प्रिज्म एक निश्चित कोण से अपनी ऊर्ध्वाधर सतह पर सामान्य रूप से आने वाली प्रकाश किरण को विचलित कर सकता है।झुकने का कोण कंकण कोण पर निर्भर करता है, कंकण के अलग-अलग कोणों के परिणामस्वरूप विभिन्न बीम विचलन होते हैं।जब बीम स्थिर रहता है और कंक्रीट प्रिज्म घुमाया जाता है, तो यह बीम का एक परिपत्र स्कैनिंग आउटपुट उत्पन्न कर सकता है।
एक जोड़ी कंक्रीट प्रिज्म पूर्ण-कोण 4θd वृत्त के भीतर किसी भी स्थिति में बीम को निर्देशित कर सकते हैं, जहां θd एक एकल प्रिज्म का विचलन कोण है।यह बीम स्टीयरिंग स्वतंत्र रूप से दो कंक्रीट प्रिज्म घूर्णन द्वारा प्राप्त किया जाता हैइसका उपयोग इमेजिंग अनुप्रयोगों में बीम को विभिन्न पदों पर स्कैन करने के लिए किया जाता है, जिससे बीम को सटीक नियंत्रण किया जा सकता है।
3पेंटाप्रिज्म
एक पेंटाप्रिज्म प्रिज्म के भीतर दो बार आने वाली रोशनी को प्रतिबिंबित करता है, इसकी दिशा को ठीक 90° तक बदलता है। छवि खड़ी रहती है और अपनी मूल हाथ की स्थिति को बरकरार रखती है (कोई उल्टा या दर्पण नहीं) ।एकल प्रतिबिंब के साथ तुलनीय, एक पेंटाप्रिज्म, प्रिज्म के माउंटिंग अभिविन्यास के बावजूद, आने वाली किरण को 90° तक सटीक रूप से विचलित कर सकता है। यह इसे दो दर्पणों से बनी प्रणाली की तुलना में अधिक स्थिर बनाता है,क्योंकि यह आने वाले प्रकाश के कोण के प्रति संवेदनशीलता को समाप्त करता है.
नतीजतन, पेंटाप्रिज्म का उपयोग आमतौर पर विभिन्न ऑप्टिकल अवलोकन और कैलिब्रेशन उपकरणों में किया जाता है, जैसे कि थियोडोलाइट्स, कोलिमेटर और रेंजमीटर। डीएसएलआर कैमरों में,व्यूफाइंडर का रिफ्लेक्स सिस्टम भी एक निश्चित कोण पर ऑप्टिकल पथ को पुनर्निर्देशित करने के लिए एक पेंटाप्रिज्म का उपयोग करता है.
4कबूतर प्रिज्म
डोव प्रिज्म में अनूठे ऑप्टिकल गुण होते हैं। जब तिरछे चेहरे से प्रकाश प्रवेश करता है, तो आउटपुट बीम अपनी मूल दिशा बनाए रखता है लेकिन एक उल्टा छवि बनाता है।यदि प्रिज्म एक कोण θ द्वारा घुमाया जाता हैजब प्रकाश प्रिज्म की निचली सतह से प्रवेश करता है, तो बीम विपरीत दिशा में वापस परिलक्षित होता है, जिससे एक उल्टा छवि भी उत्पन्न होती है।
डोव प्रिज्म का उपयोग कोलिमेटेड (समानांतर) प्रकाश के साथ किया जाता है। यदि आने वाली किरण अभिसरित है, तो अस्थिरता पेश की जा सकती है, जिससे छवि की गुणवत्ता बिगड़ जाती है। इसके अतिरिक्त,क्योंकि कुल आंतरिक प्रतिबिंब कबूतर प्रिज्म के भीतर होता है, s और p ध्रुवीकृत घटकों के बीच एक चरण अंतर उत्पन्न होता है, जो प्रेषित बीम की ध्रुवीकरण स्थिति को प्रभावित कर सकता है।
5. खोखले छत दर्पण प्रिज्म
खोखले छत के दर्पण के प्रिज्म में दर्पण की तिरछी सतहों से प्रवेश करने वाला प्रकाश प्रतिबिंबित होता है।प्रतिबिंबित किरण घटती किरण के समानांतर बनी रहती है लेकिन पार्श्वतः विस्थापित होती है, किरण हस्तक्षेप के कारण होने वाली समस्याओं से बचने के लिए।
सही कोण प्रिज्म की दो कोणीय सतहें एक सटीक कोण पर तय हैं,समानांतर बीम रिवर्स प्राप्त करने के लिए दो अलग-अलग दर्पणों को मैन्युअल रूप से संरेखित करने की तुलना में सेटअप को बहुत अधिक सुविधाजनक और सटीक बनाना.
आवेदनकाफ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म
क्वार्ट्ज प्रिज्म का उपयोग परिशुद्धता ऑप्टिकल प्रणालियों में उनके उत्कृष्ट यूवी संचरण, थर्मल स्थिरता, रासायनिक प्रतिरोध और कम द्विभंग के कारण व्यापक रूप से किया जाता है।प्रकाश के पथों को प्रतिबिंब और अपवर्तन के माध्यम से सटीक रूप से नियंत्रित करने की उनकी क्षमता उन्हें उच्च प्रदर्शन वाले ऑप्टिकल अनुप्रयोगों के लिए आदर्श बनाती हैमुख्य अनुप्रयोग क्षेत्रों में शामिल हैंः
1लेजर और ऑप्टिकल सिस्टम
- उच्च परिशुद्धता के साथ लेजर बीम को पुनर्निर्देशित, विभाजित या संयोजित करने के लिए प्रयोग किया जाता है
- क्वार्ट्ज के उच्च क्षति सीमा के कारण उच्च शक्ति वाले लेजर सिस्टम के लिए आदर्श
- यूवी ग्रेड क्वार्ट्ज प्रिज्म एक्सीमर लेजर सेटअप और बीम स्टीयरिंग असेंबली में आवश्यक हैं
2स्पेक्ट्रोस्कोपी और विश्लेषणात्मक उपकरण
- तरंग दैर्ध्यों को अलग करने के लिए स्पेक्ट्रोमीटर में फैलाव तत्वों के रूप में कार्य करें
- यूवी पारदर्शी क्वार्ट्ज प्रिज्म का उपयोग फ्लोरोसेंस और अवशोषण स्पेक्ट्रोस्कोपी में किया जाता है
- वैज्ञानिक उपकरणों में ऑप्टिकल संकेतों के सटीक कोण-निर्भर विश्लेषण को सक्षम करें
3इमेजिंग और विजन सिस्टम
- माइक्रोस्कोप, कैमरे और दूरबीनों में छवि के अभिविन्यास को सही और हेरफेर करना
- पेंटाप्रिज्मों, राइट-एंगल प्रिज्मों और डोव प्रिज्मों में इमेज रोटेशन या रीडायरेक्शन के लिए इस्तेमाल किया जाता है
- मशीन विजन, बायोमेडिकल इमेजिंग और निरीक्षण प्रणालियों में आम
4फोटोनिक्स और संचार
- क्वार्ट्ज प्रिज्म फाइबर ऑप्टिक और फोटोनिक सर्किट में ध्रुवीकरण रोटेटर, बीम स्टीयरिंग तत्व या तरंग दैर्ध्य विभाजक के रूप में कार्य करते हैं
- क्वार्ट्ज के स्थिर अपवर्तक सूचकांक के कारण ऑप्टिकल आइसोलेटर और मॉड्यूलेटर के डिजाइन में उपयोग किया जाता है
5माप और संरेखण उपकरण
- सटीक कोण माप और बीम विचलन के लिए ऑटोकोलिमेटर, संरेखण स्कोप और सर्वेक्षण उपकरणों में एकीकृत
- इंटरफेरोमेट्री और कैलिब्रेशन सिस्टम में विश्वसनीय संदर्भ कोण प्रदान करना
6एयरोस्पेस और कठोर पर्यावरण ऑप्टिक्स
- क्वार्ट्ज प्रिज्म वैक्यूम, उच्च विकिरण और उच्च तापमान के वातावरण में विश्वसनीय रूप से काम करते हैं
- उपग्रह इमेजिंग, स्पेसबोर्न स्पेक्ट्रोस्कोपी और रक्षा प्रकाशिकी प्रणालियों में प्रयोग किया जाता है
अक्सर पूछे जाने वाले प्रश्नकाफ्यूज्ड क्वार्ट्ज ऑप्टिकल प्रिज्म
प्रश्न 1: क्वार्ट्ज प्रिज्म क्या है और यह मानक ग्लास प्रिज्म से कैसे भिन्न है?
A1:
क्वार्ट्ज प्रिज्म उच्च शुद्धता वाले क्रिस्टलीय या फ्यूज्ड क्वार्ट्ज (SiO2) से बना एक ऑप्टिकल प्रिज्म है, जो अपने उत्कृष्ट यूवी संचरण, थर्मल स्थिरता और रासायनिक प्रतिरोध के लिए जाना जाता है।मानक ग्लास प्रिज्म की तुलना में (ई.g., N-BK7), क्वार्ट्ज प्रिज्म गहरे यूवी रेंज में काम कर सकते हैं, उच्च तापमान का सामना कर सकते हैं, और कठोर या उच्च ऊर्जा वातावरण के लिए अधिक उपयुक्त हैं।
प्रश्न 2: क्वार्ट्ज प्रिज्म किस तरंग दैर्ध्य श्रेणी में प्रसारित कर सकते हैं?
A2:
क्वार्ट्ज प्रिज्म एक व्यापक संचरण रेंज प्रदान करते हैं, आमतौर पर 180 एनएम (गहरी यूवी) से 2.2 माइक्रोन (करीब अवरक्त) तक। यह उन्हें पराबैंगनी लेजर, फ्लोरोसेंस स्पेक्ट्रोस्कोपी और आईआर बीम स्टीयरिंग के लिए आदर्श बनाता है.
प्रश्न 3: क्या क्वार्ट्ज प्रिज्म उच्च तापमान के लिए प्रतिरोधी हैं?
A3:
क्वार्ट्ज में उच्च थर्मल स्थिरता है, नरम होने का बिंदु लगभग 1,620 डिग्री सेल्सियस है और थर्मल शॉक के प्रति उत्कृष्ट प्रतिरोध है।इससे क्वार्ट्ज प्रिज्म उच्च शक्ति वाले लेजर ऑप्टिक्स और उच्च तापमान माप प्रणाली के लिए उपयुक्त होते हैं.
