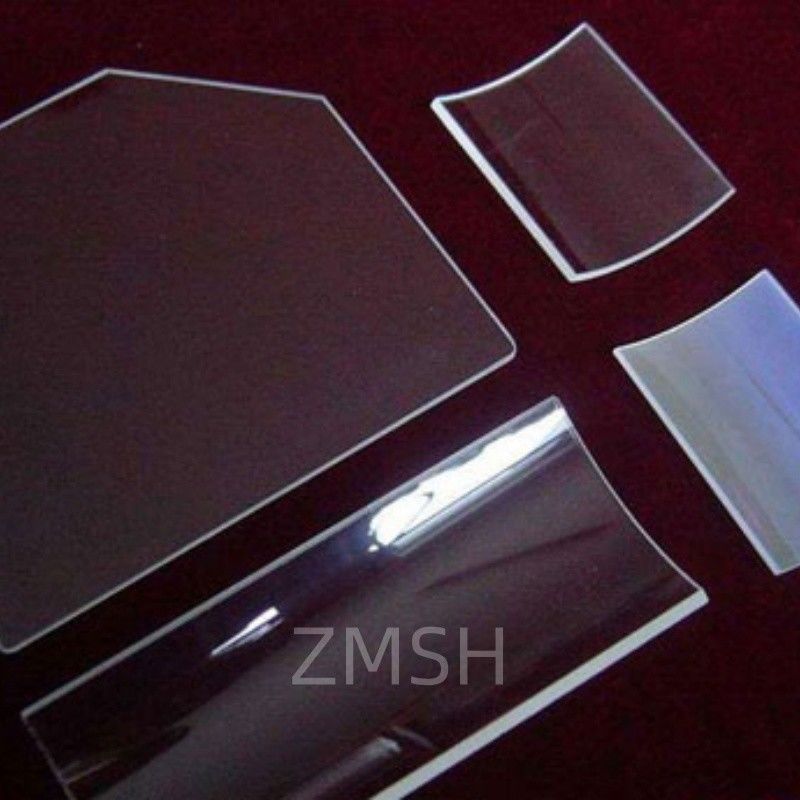

क्वार्ट्ज़ ग्लास विंडोज़ सीएनसी मशीन्ड अनियमित फ्यूज़्ड सिलिका प्लेट्स फॉर ऑप्टिकल एंड लेज़र सिस्टम्स

ऑप्टिकल और लेजर सिस्टम के लिए क्वार्ट्ज ग्लास विंडोज सीएनसी मशीनीकृत अनियमित फ्यूज्ड सिलिका प्लेट्स

अवलोकन

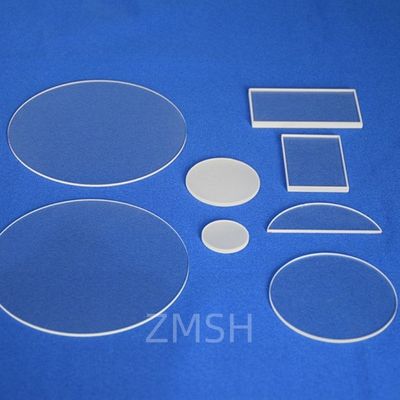

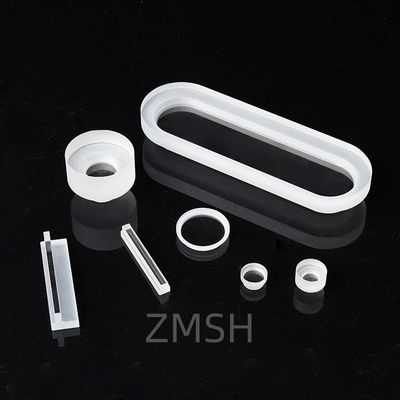

अनियमित स्वरूपों में अनुकूलित फ्यूज्ड सिलिका ऑप्टिकल विंडोज विशेष यांत्रिक और ऑप्टिकल मांगों को पूरा करने के लिए डिज़ाइन किए गए हैं। ये गैर-मानक आकार—आर्क और ओवल से लेकर थ्रू-होल्स वाले जटिल पैटर्न तक—उन उपकरणों में व्यापक रूप से अपनाए जाते हैं जहां एकीकरण लचीलापन, ऑप्टिकल स्पष्टता और अत्यधिक पर्यावरणीय प्रतिरोध महत्वपूर्ण हैं।

प्रीमियम सिंथेटिक क्वार्ट्ज ग्लास से निर्मित, ये विंडोज थर्मल शॉक, यूवी गिरावट और रासायनिक जंग के लिए असाधारण प्रतिरोध प्रदान करते हैं। आयामी सटीकता बनाए रखते हुए व्यापक स्पेक्ट्रल रेंज में प्रकाश संचारित करने की उनकी क्षमता उन्हें उन इंजीनियरों और डिजाइनरों के लिए आदर्श विकल्प बनाती है जो विशेष ऑप्टिकल असेंबली का निर्माण कर रहे हैं।

उत्पादन तकनीक

मानक प्रकाशिकी के विपरीत, अनियमित आकार की विंडोज को एक विस्तारित निर्माण प्रवाह की आवश्यकता होती है:

1. 3डी डिज़ाइन व्याख्या
   ऑप्टिकल और संरचनात्मक व्यवहार्यता के लिए ग्राहक की डिज़ाइन फ़ाइलों का विश्लेषण किया जाता है। यांत्रिक अखंडता जांच के लिए परिमित तत्व विश्लेषण लागू किया जा सकता है।

2. सटीक मशीनिंग
   उच्च गति वाले सीएनसी राउटर या अल्ट्रा-फाइन वाटरजेट कटर का उपयोग आंतरिक त्रिज्या, स्लॉट और अवकाश सहित मूल आकार को काटने के लिए किया जाता है।

3. एज फिनिशिंग और डिबर्निंग
   लेजर-सहायक डिबर्निंग या यांत्रिक सैंडिंग माइक्रो-क्रैक्स को हटाता है और सुरक्षित हैंडलिंग और कोटिंग आसंजन के लिए सतह तैयार करता है।

4. ऑप्टिकल फिनिशिंग
   अनियमित सतहों पर एकरूपता बनाए रखते हुए तरंगता और तनाव को कम करने के लिए विशेष पॉलिशिंग पैड और घोल फॉर्मूलों का उपयोग किया जाता है।

5. निरीक्षण और पैकेजिंग
   आयामी गेज, ऑप्टिकल इंटरफेरोमीटर और यूवी-वीआईएस स्पेक्ट्रोमीटर उच्च-विशिष्ट सहनशीलता के साथ अनुपालन सुनिश्चित करते हैं। प्रत्येक भाग को साफ किया जाता है, फोम या सीलबंद पाउच में पैक किया जाता है।

सामान्य तकनीकी पैरामीटर

अनुप्रयोग

• विश्लेषणात्मक और लैब उपकरण
  रमन या एफटीआईआर उपकरणों के लिए अनियमित धारकों में ऑप्टिकल पथ का समर्थन करता है।

• चिकित्सा इमेजिंग
  पहनने योग्य या प्रत्यारोपण योग्य नैदानिक मॉड्यूल के लिए आवास विंडोज के रूप में काम करता है।

• फोटोनिक्स प्रोटोटाइप
  प्रयोगात्मक सेटअप में उपयोग किया जाता है जिसके लिए कॉम्पैक्ट और गैर-रेखीय एपर्चर की आवश्यकता होती है।

• लेजर डायोड और फाइबर कपलर
  बीम संरेखण और आवास फिट को अनुकूलित करने के लिए आकार की आउटपुट विंडोज प्रदान करता है।

• वैक्यूम तकनीक
  असममित या घुमावदार वैक्यूम बाड़ों में लीक-प्रूफ ऑप्टिकल पोर्ट के रूप में कार्य करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्वार्ट्ज के अलावा कौन सी सामग्री उपलब्ध हैं?
A: जबकि फ्यूज्ड सिलिका सबसे आम है, कुछ आकारों या बजट के लिए बोरोसिलिकेट या नीलमणि की पेशकश की जा सकती है।

Q2: क्या मैं घुमावदार सतहों पर एंटी-रिफ्लेक्टिव कोटिंग प्राप्त कर सकता हूँ?
A: हाँ। अनुरूप एआर कोटिंग मल्टी-एक्सिस डिपोजिशन सिस्टम का उपयोग करके उपलब्ध हैं।

Q3: क्या ये उत्पाद कम मात्रा में उपलब्ध हैं?
A: हम प्रोटोटाइप और बड़े पैमाने पर उत्पादन दोनों का समर्थन करते हैं। MOQ R&D के लिए 1 पीस जितना कम हो सकता है।

Q4: अनियमित भागों के लिए लीड टाइम क्या है?
A: आमतौर पर जटिलता, फिनिशिंग और कोटिंग आवश्यकताओं के आधार पर 2–4 सप्ताह।

Q5: मैं कस्टम डिज़ाइन कैसे सबमिट करूँ?
A: बस अपने तकनीकी चित्र (2D या 3D प्रारूप) और एप्लिकेशन नोट्स भेजें। हम निर्माण क्षमता सलाह और एक उद्धरण के साथ प्रतिक्रिया देंगे।
