कस्टम अनियमित आकार के क्वार्ट्ज ऑप्टिकल विंडोज सटीक फ्यूज्ड सिलिका व्यूपोर्ट्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2 |
|---|---|
| प्रसव के समय: | 2-3 सप्ताह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| सामग्री: | फ्यूज्ड सिलिका (JGS1, JGS2) | आकार के प्रकार: | अण्डाकार, बहुभुज, चाप, कदम, नोकदार |
|---|---|---|---|
| आकार सहिष्णुता: | ± 0.05 मिमी या बेहतर (अनुकूलन योग्य) | मोटाई सीमा: | 0.5 मिमी - 10 मिमी (अनुकूलन योग्य) |
| सतह खुरदरापन: | <10 Å आरएमएस (अनुकूलन योग्य) | सतह की समतलता: | λ/10 @ 632.8 एनएम (अनुकूलन योग्य) |
| प्रमुखता देना: | अनियमित आकार के क्वार्ट्ज ऑप्टिकल विंडोज,कस्टम अनियमित आकार के क्वार्ट्ज ऑप्टिकल विंडोज |
||
उत्पाद विवरण

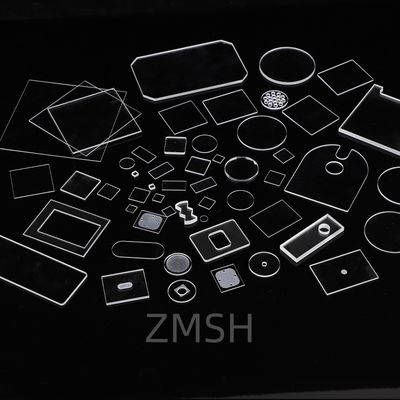

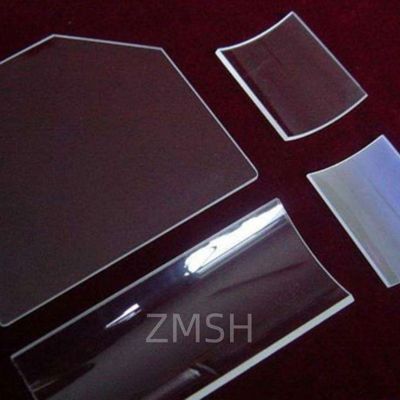

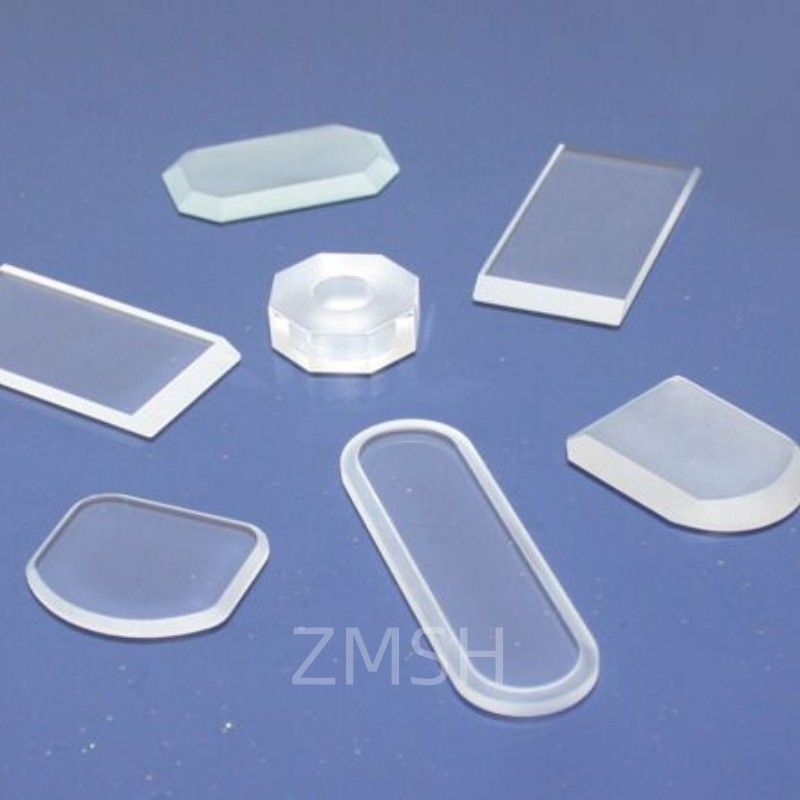

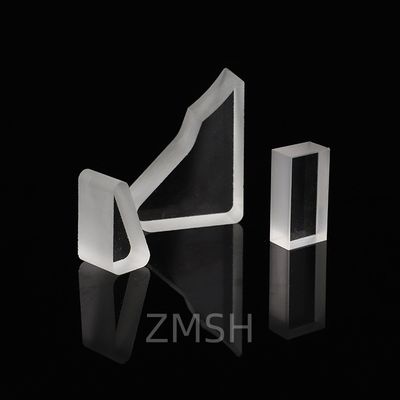

कस्टम अनियमित आकार क्वार्ट्ज ऑप्टिकल विंडो प्रेसिजन फ्यूज्ड सिलिका व्यूपोर्ट
अवलोकन क्वार्ट्ज ऑप्टिकल विंडो के
अनियमित आकार की क्वार्ट्ज कांच की खिड़कियां उच्च शुद्धता के फ्यूज्ड सिलिका से निर्मित कस्टम डिजाइन ऑप्टिकल घटक हैं।ये विशेष खिड़कियां अनुकूलित रूपों में आती हैं जैसे दीर्घवृत्तबहुभुज, चाप-तख्ती, चरण या नाखून ज्यामिति के लिए डिज़ाइन किए गए हैं, जिन्हें गैर-मानक यांत्रिक इंटरफेस या आवासों के माध्यम से ऑप्टिकल ट्रांसमिशन की आवश्यकता होती है।उच्च यूवी-IR पारदर्शिता प्रदान करता है, ताप प्रतिरोध, और रासायनिक स्थायित्व।
ये खिड़कियां अत्याधुनिक ऑप्टिकल उपकरण, एयरोस्पेस असेंबली, बायोमेडिकल इमेजिंग डिवाइस और लेजर प्लेटफार्मों में आवश्यक हैं,जहां यांत्रिक डिजाइन की मांग सरल फ्लैट ऑप्टिक्स से परे जाती हैउत्कृष्ट सतह समतलता, कम द्विभंग और तंग आयामी सहिष्णुता के साथ, अनियमित क्वार्ट्ज खिड़कियां कठोर वातावरण में कार्यात्मक परिशुद्धता और दीर्घकालिक विश्वसनीयता दोनों का समर्थन करती हैं।
विनिर्माण सिद्धांतक्वार्ट्ज ऑप्टिकल विंडो के
अनियमित क्वार्ट्ज ग्लास खिड़कियों के उत्पादन में निम्नलिखित मुख्य प्रक्रियाएं शामिल हैं:
-
सामग्री का चयन
फ्यूज्ड सिलिका ब्लॉक (अक्सर जेजीएस1 या समकक्ष) का चयन यूवीवीआईएसआईआर आवश्यकताओं और शुद्धता विनिर्देशों के आधार पर किया जाता है। गहरे यूवी आवश्यकताओं के लिए सिंथेटिक क्वार्ट्ज का उपयोग किया जा सकता है। -
सीएनसी कटिंग और वाटरजेट मोल्डिंग
उन्नत सीएनसी या घर्षण वाटरजेट उपकरण कच्चे कांच को जटिल ज्यामिति में आकार देते हैं। यह असममित समोच्च, आंतरिक कटआउट,या सामग्री की अखंडता को खतरे में डाले बिना चम्फर्ड डिजाइन. -
किनारा पीसने और सतह चिकनाई
आकार देने के बाद, कांच को किनारों को परिष्कृत करने, सुरक्षा में सुधार करने और ऑप्टिकल पॉलिशिंग के लिए तैयार करने के लिए बारीकी से पीस दिया जाता है। -
सटीक चमकाने
ऑप्टिकल पॉलिशिंग तकनीक λ/10 सतह समतलता या बेहतर प्राप्त करने के लिए लागू की जाती है, और फैलाव या अवशोषण को कम करने के लिए। एकतरफा और दोतरफा पॉलिशिंग दोनों का उपयोग विनिर्देश के आधार पर किया जा सकता है। -
सफाई और गुणवत्ता नियंत्रण
प्रत्येक टुकड़ा अल्ट्रासोनिक रूप से साफ किया जाता है, इंटरफेरोमीटर और माइक्रोस्कोप के तहत निरीक्षण किया जाता है, और मोटाई एकरूपता और कोणीय सटीकता के लिए मापा जाता है।
विशिष्ट विनिर्देशक्वार्ट्ज ऑप्टिकल विंडो के
| पैरामीटर | मूल्य सीमा |
|---|---|
| सामग्री | फ्यूज्ड सिलिका (JGS1, JGS2, यूवी ग्रेड) |
| आकार के प्रकार | दीर्घवृत्तीय, बहुभुज, चाप, चरणबद्ध, नाखून |
| आकार सहिष्णुता | ±0.05 मिमी या बेहतर (अनुकूलित) |
| मोटाई सीमा | 0.5 मिमी 10 मिमी (अनुकूलित) |
| सतह की उग्रता | <10 Å आरएमएस (अनुकूलन योग्य) |
| सतह की समतलता | λ/10 @ 632.8 एनएम (अनुकूलन योग्य) |
| समानांतरता | <30 आर्क सेकंड (अनुकूलन योग्य) |
| ट्रांसमिशन रेंज | १८५२५०० एनएम |
| कोटिंग विकल्प | एआर, एचआर, डायलेक्ट्रिक, डीएलसी |
आवेदनक्वार्ट्ज ऑप्टिकल विंडो के
-
कस्टम लेजर सिस्टम
गैर-मानक बंदरगाहों या उत्सर्जन आकारों के साथ लेजर आवासों में निर्बाध रूप से एकीकृत करता है। -
स्पेक्ट्रोस्कोपी और इमेजिंग उपकरण
चिकित्सा स्कैनर और औद्योगिक विश्लेषकों में संवेदनशील ऑप्टिक्स की रक्षा करता है। -
एयरोस्पेस और उपग्रह
कॉम्पैक्ट मॉड्यूल में कैमरों, सेंसरों या फोटोडेटेक्टरों के लिए सुरक्षात्मक कवर के रूप में उपयोग किया जाता है। -
वैज्ञानिक अनुसंधान
अनुकूलित प्रयोगात्मक कक्षों या क्रिओस्टैट्स में ऑप्टिकल पहुंच को सक्षम करता है। -
अर्धचालक मशीनरी
उच्च सटीक पैटर्न और जमाव उपकरण में व्यूपोर्ट और अलगाव खिड़कियां प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्नक्वार्ट्ज ऑप्टिकल विंडो के
Q1: क्या अनियमित आकार ऑप्टिकल प्रदर्शन को प्रभावित कर सकते हैं?
A:यदि ठीक से निर्मित किया गया हो तो नहीं। खिड़की का आकार इसके संचरण को नहीं बदलता है, जब तक कि ऑप्टिकल सतह विनिर्देशों को पूरा किया जाता है।
प्रश्न 2: क्या ये खिड़कियां कोटिंग के साथ संगत हैं?
A:हां. AR, HR और dielectric कोटिंग्स को मास्किंग या रोबोटिक प्रक्रियाओं का उपयोग करके अनियमित ज्यामिति पर लागू किया जा सकता है।
Q3: आप किस आकार की मशीन बना सकते हैं?
A:मोटाई और सामग्री के आधार पर 0.2 मिमी (जैसे, छेद, नाखून) के रूप में छोटे विशेषताओं को प्राप्त किया जा सकता है।
Q4: क्या आप CAD आधारित अनुकूलन प्रदान करते हैं?
A:बिल्कुल. हम सटीक कस्टम आकार बनाने के लिए DXF, STEP, या SolidWorks फ़ाइलों के साथ काम कर सकते हैं.
प्रश्न 5: क्या वे वैक्यूम या उच्च तापमान का सामना कर सकते हैं?
A:हाँ, फ्यूज्ड सिलिका यूएचवी स्थितियों में अत्यधिक स्थिर है और 1000 डिग्री सेल्सियस से ऊपर के तापमान को संभाल सकता है।
