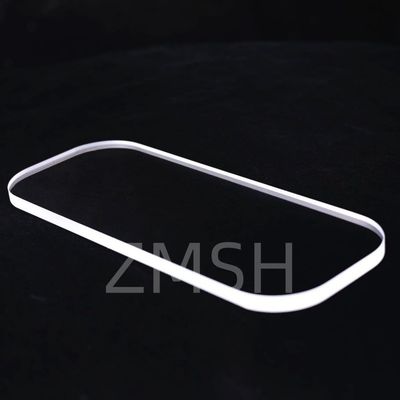

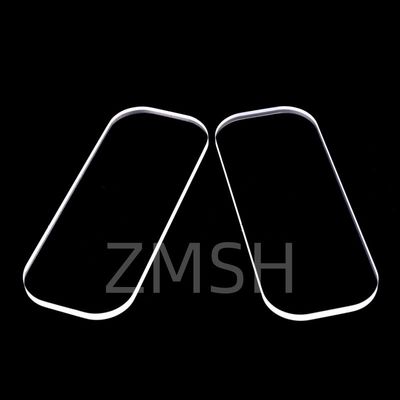

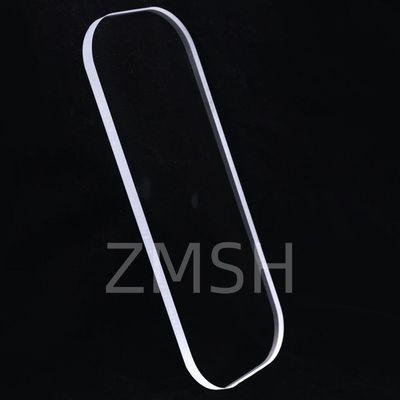

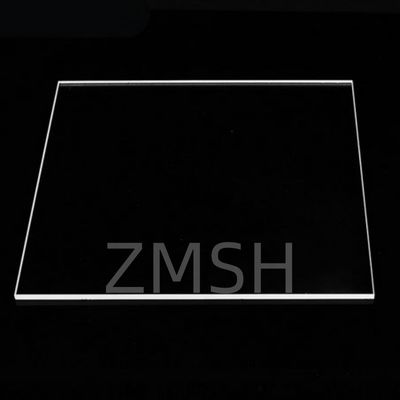

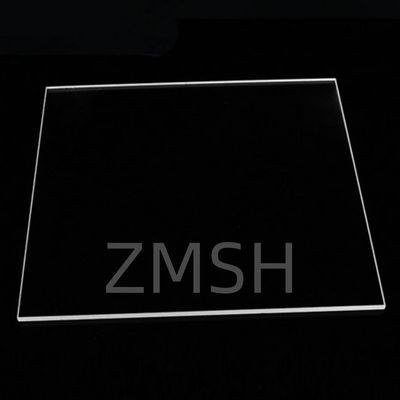

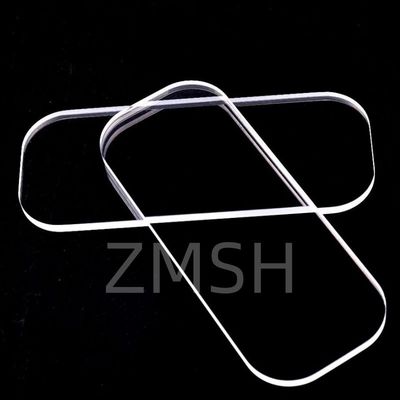

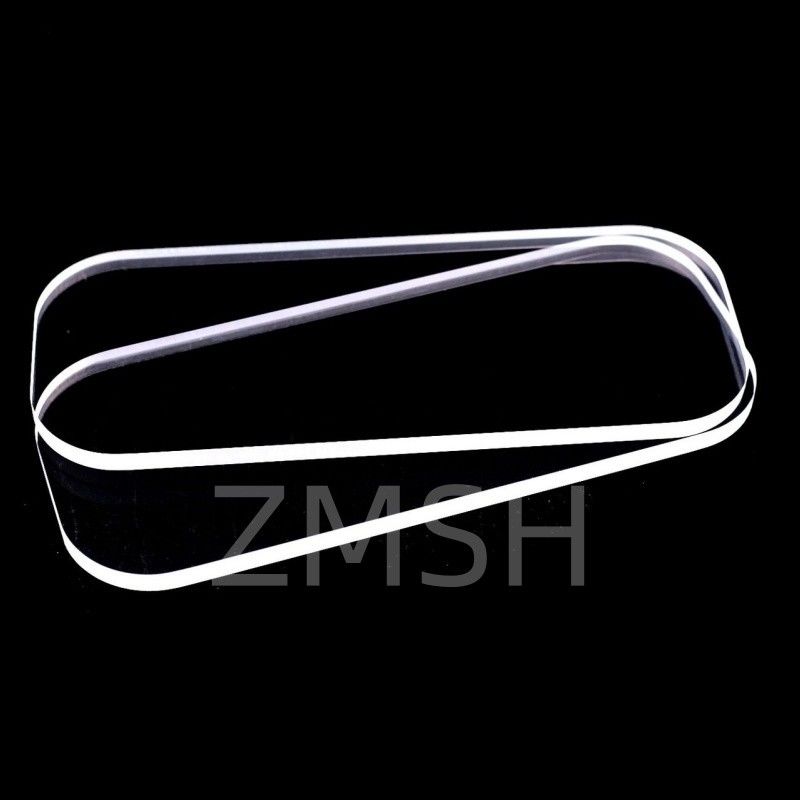

क्वार्ट्ज़ ग्लास विंडो यूवी फ्यूज़्ड सिलिका ऑप्टिकल व्यूपोर्ट कस्टम साइज़ कोटिंग उपलब्ध

क्वार्ट्ज ग्लास विंडो | यूवी फ्यूज्ड सिलिका ऑप्टिकल व्यूपोर्ट | कस्टम साइज़ और कोटिंग उपलब्ध

अवलोकन

क्वार्ट्ज ग्लास विंडोज, जिन्हें फ्यूज्ड सिलिका विंडोज या क्वार्ट्ज ऑप्टिकल विंडोज के रूप में भी जाना जाता है, उच्च-शुद्धता वाले सिलिकॉन डाइऑक्साइड (SiO₂) से बने सटीक फ्लैट घटक हैं। इनका उपयोग ऑप्टिकल, औद्योगिक और वैज्ञानिक अनुप्रयोगों में व्यापक रूप से किया जाता है, क्योंकि इनमें उत्कृष्ट तापीय स्थिरता, उच्च यूवी से आईआर ट्रांसमिशन, कम तापीय विस्तार और उत्कृष्ट रासायनिक प्रतिरोध होता है।

क्वार्ट्ज विंडोज विभिन्न ग्रेड में उपलब्ध हैं—जैसे चीन में JGS1, JGS2 और JGS3—जो आवश्यक UV/VIS/IR ट्रांसमिशन, आंतरिक दोषों और शुद्धता पर निर्भर करते हैं। इन विंडोज का उपयोग अक्सर व्यूपोर्ट, सुरक्षात्मक कवर या उच्च-मांग वाले वातावरण जैसे वैक्यूम चैंबर, लेजर सिस्टम और विश्लेषणात्मक उपकरणों में ऑप्टिकल ट्रांसमिशन माध्यम के रूप में किया जाता है।

उत्पादन सिद्धांत

क्वार्ट्ज ग्लास विंडोज के निर्माण की प्रक्रिया में मुख्य रूप से निम्नलिखित चरण शामिल हैं:

1. कच्चे माल की तैयारी
   उच्च-शुद्धता वाली सिलिका (अक्सर >99.99%) तैयार की जाती है, आमतौर पर प्राकृतिक क्वार्ट्ज पाउडर या सिंथेटिक रूप से प्राप्त सिलिकॉन टेट्राक्लोराइड (SiCl₄) गैस के रूप में।

2. पिघलने की प्रक्रिया
   कच्चे माल को निम्नलिखित तकनीकों में से एक का उपयोग करके पिघलाया जाता है:

   • ज्वाला संलयन (सिंथेटिक क्वार्ट्ज के लिए): एक रासायनिक वाष्प जमाव (CVD) विधि जिसमें सिलिकॉन यौगिकों को एक लौ में ऑक्सीकृत किया जाता है और SiO₂ के रूप में जमा किया जाता है।

   • विद्युत संलयन (प्राकृतिक क्वार्ट्ज के लिए): प्राकृतिक क्वार्ट्ज रेत को उच्च तापमान वाले इलेक्ट्रिक फर्नेस में पिघलाया जाता है।

3. ब्लैंक शेपिंग
   फ्यूज्ड क्वार्ट्ज को ब्लॉक या प्लेटों में आकार दिया जाता है और फिर आंतरिक तनावों को दूर करने के लिए एनील किया जाता है।

4. काटना और पीसना
   ग्लास ब्लैंक्स को डायमंड आरी या सीएनसी टूल का उपयोग करके विशिष्ट आकार और आकार में काटा जाता है।

5. पॉलिशिंग
   ऑप्टिकल-ग्रेड सतहें उच्च सतह सपाटता, समानांतरता और कम सतह खुरदरापन प्राप्त करने के लिए डबल-साइडेड पॉलिशिंग या सटीक लैपिंग के माध्यम से प्राप्त की जाती हैं।

6. सफाई और निरीक्षण
   अंतिम सफाई अल्ट्रासोनिक या रासायनिक स्नान का उपयोग करके की जाती है, जिसके बाद ट्रांसमिशन और कॉस्मेटिक विशिष्टताओं को पूरा करने के लिए दृश्य और स्पेक्ट्रोस्कोपिक निरीक्षण किया जाता है।

अनुप्रयोग

क्वार्ट्ज ग्लास विंडोज कई उच्च-प्रदर्शन अनुप्रयोगों में अपरिहार्य हैं:

• लेजर सिस्टम
  उच्च क्षति सीमा और तापीय स्थिरता के कारण आउटपुट कपलर या सुरक्षात्मक विंडोज के रूप में उपयोग किया जाता है।

• सेमीकंडक्टर प्रोसेसिंग
  प्लाज्मा एटचिंग, आयन इम्प्लांटेशन और सीवीडी चैंबर में रासायनिक संक्षारण और थर्मल शॉक के लिए उनके उत्कृष्ट प्रतिरोध के कारण व्यूपोर्ट के रूप में कार्य करते हैं।

• यूवी स्टरलाइज़ेशन और कीटाणुशोधन
  क्वार्ट्ज विंडोज यूवी-सी प्रकाश के लिए पारदर्शी होते हैं, जो उन्हें स्टरलाइज़ेशन सिस्टम में यूवी लैंप के लिए आदर्श कवर बनाते हैं।

• वैज्ञानिक उपकरण
  स्पेक्ट्रोस्कोपी, टेलीस्कोप और फोटोनिक्स उपकरणों में उपयोग किया जाता है जहां उच्च ऑप्टिकल स्पष्टता और कम अवशोषण आवश्यक है।

• एयरोस्पेस और रक्षा
  कठोर पर्यावरणीय परिस्थितियों में विकिरण प्रतिरोध और स्थिरता प्रदान करते हैं।

• चिकित्सा और विश्लेषणात्मक उपकरण
  इमेजिंग सिस्टम और यूवी/वीआईएस विश्लेषण के लिए फ्लो कोशिकाओं में संवेदनशील प्रकाशिकी की रक्षा करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: JGS1, JGS2 और JGS3 क्वार्ट्ज ग्लास में क्या अंतर है?
A:

• JGS1: 185–2500 nm से उच्च ट्रांसमिटेंस के साथ यूवी-ग्रेड फ्यूज्ड सिलिका; यूवी प्रकाशिकी के लिए उपयुक्त।

• JGS2: 220–2500 nm के लिए मानक ऑप्टिकल क्वार्ट्ज; आमतौर पर सामान्य प्रकाशिकी में उपयोग किया जाता है।

• JGS3: इन्फ्रारेड-ग्रेड क्वार्ट्ज जिसका ट्रांसमिशन मुख्य रूप से दृश्य से निकट-आईआर रेंज में होता है; सीमित यूवी प्रतिक्रिया।

Q2: क्या क्वार्ट्ज विंडोज उच्च तापमान का सामना कर सकते हैं?
A:हाँ। फ्यूज्ड क्वार्ट्ज लगातार 1100 डिग्री सेल्सियस तक काम कर सकता है और उससे आगे अल्पकालिक जोखिम का सामना कर सकता है, जो इसे उच्च तापमान वाले वातावरण के लिए आदर्श बनाता है।

Q3: क्या क्वार्ट्ज विंडोज वैक्यूम अनुप्रयोगों के लिए उपयुक्त हैं?
A:बिल्कुल। क्वार्ट्ज में बेहद कम आउटगैसिंग होती है और यह वैक्यूम और थर्मल साइक्लिंग के तहत संरचनात्मक अखंडता बनाए रखता है, जो इसे यूएचवी (अल्ट्रा-हाई वैक्यूम) व्यूपोर्ट के लिए आदर्श बनाता है।

Q4: कौन सा सतह फिनिश उपलब्ध है?
A:विंडोज को आमतौर पर <10 Å RMS की सतह खुरदरापन के लिए पॉलिश किया जाता है। अनुरोध पर सपाटता λ/10 या बेहतर तक पहुँच सकती है।

Q5: क्वार्ट्ज विंडोज की तुलना अन्य ग्लास सामग्री जैसे बोरोसिलिकेट से कैसे की जाती है?
A:क्वार्ट्ज ग्लास यूवी ट्रांसमिशन, थर्मल प्रतिरोध और रासायनिक स्थायित्व में बोरोसिलिकेट से बेहतर प्रदर्शन करता है, लेकिन इसकी उच्च शुद्धता और प्रसंस्करण जटिलता के कारण अधिक महंगा है।

Q6: क्या क्वार्ट्ज विंडोज को अनुकूलित किया जा सकता है?
A:हाँ। उन्हें आकार, मोटाई, कोटिंग (एआर, एचआर, आदि) और आकार (गोल, वर्ग, अण्डाकार) के संदर्भ में अनुकूलित किया जा सकता है, जो विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है।
