नीलमणि ऑप्टिकल विंडोज AL2O3 गोल आयताकार पॉलिशिंग एआर कोटिंग अनुकूलन
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| तापमान रेंज आपरेट करना: | -200°C से +1000°C | आकार सहिष्णुता: | अनुकूलन |
|---|---|---|---|
| सतह खुरदरापन: | सतह खुरदरापन | सामग्री: | 100% सिंथेटिक नीलम |
| तापमान रेंज आपरेट करना: | -200°C से +1000°C तक. | अपवर्तक सूचकांक: | 1.77 |
| कठोरता: | 9 (मोह स्केल) | रंग: | पारदर्शी |
| प्रमुखता देना: | गोल आयताकार नीलमणि ऑप्टिकल खिड़कियां,नीलमणि ऑप्टिकल खिड़कियों को पॉलिश करना,अनुकूलन सफीर ऑप्टिकल विंडो |
||
उत्पाद विवरण
नीलमणि ऑप्टिकल विंडोज AL2O3 गोल आयताकार पॉलिशिंग एआर कोटिंग अनुकूलन
सफीर ऑप्टिकल विंडो का विवरण:
नीलमणि ऑप्टिकल खिड़कियां उन अनुप्रयोगों के लिए आदर्श हैं जहां उच्च दबाव, वैक्यूम या संक्षारक वातावरण पर विचार किया जाता है।नीलमणि की खिड़कियां कठोर वातावरण में अन्य सभी ऑप्टिकल सामग्री से बेहतर होंगी, तत्वों के बीच एक बेहतर बाधा प्रदान करते हैं। निर्माता ऑप्टिक्स विशेष आवश्यकताओं और चित्रों के अनुसार विभिन्न नीलमणि ऑप्टिकल खिड़कियां बना सकते हैं।इन सभी नीलमणि खिड़कियों में उच्च परिशुद्धता पॉलिश सतहें हैं, सतह सटीकता, और समानांतरता।
नीलमणि ऑप्टिकल खिड़कियों का चरित्र:
प्रसारण सीमाः 0.15 से 5.5 μm (यूवी से मध्य-आईआर)
अपवर्तन सूचकांकः 1.76 550 एनएम पर
ऑप्टिकल स्पष्टता: एक विस्तृत तरंग दैर्ध्य सीमा में न्यूनतम अवशोषण के साथ उच्च संचरण
सतह की गुणवत्ताः 10-5 के स्क्रैच-डिग विनिर्देशों और सतह मोटाई ≤ 0.3 एनएम आरए प्राप्त कर सकते हैं
अधिकतम परिचालन तापमानः 2030°C तक
थर्मल शॉक प्रतिरोध: तीव्र तापमान परिवर्तनों के प्रति उच्च प्रतिरोध
क्रायोजेनिक प्रदर्शनः क्रायोजेनिक तापमान पर उच्च थर्मल चालकता बनाए रखता है, तांबे से बेहतर प्रदर्शन करता है
उच्च ऑप्टिकल ट्रांसमिशन: व्यापक तरंग दैर्ध्य सीमा में स्पष्ट दृश्यता
असाधारण कठोरता: खरोंच और घर्षण के प्रति उत्कृष्ट प्रतिरोध
थर्मल स्थिरताः अत्यधिक परिस्थितियों सहित व्यापक तापमान सीमा में प्रभावी ढंग से काम करता है
रासायनिक निष्क्रियताः कठोर रासायनिक वातावरण में अखंडता बनाए रखता है
यांत्रिक शक्तिः दबाव और यांत्रिक तनाव के प्रति उच्च प्रतिरोध
सफीर ऑप्टिकल विंडो का रूपः
| आयाम | व्यास 5 मिमी से 150 मिमी तक, अनुकूलित उपलब्ध |
| मोटाई | 0.2 मिमी से 50 मिमी, अनुकूलित उपलब्ध |
| व्यास सहिष्णुता | ±0.05 मिमी |
| मोटाई सहिष्णुता | ±0.05 मिमी |
| नीलम की खिड़कियों का किनारा | बारीक पीसकर या पॉलिश करके |
| चम्फर | न्यूनतम 0.2 x 45° |
| समतलता/सतह सटीकता | λ/4 प्रति इंच @633nm |
| समानांतरता | 30 आर्क सेकंड |
| सतह की गुणवत्ता | 20/10 |
| साफ एपर्चर | ≥ 90% |
| नीलम की खिड़कियों के लिए कोटिंग | डिजाइन तरंग दैर्ध्य पर प्रतिबिंब रोधी कोटिंग, एआर, बीबीएआर, दोहरी तरंग दैर्ध्य एआर, लेजर क्षति प्रतिरोधी एआर |

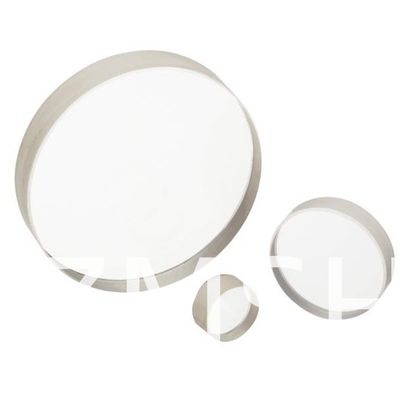

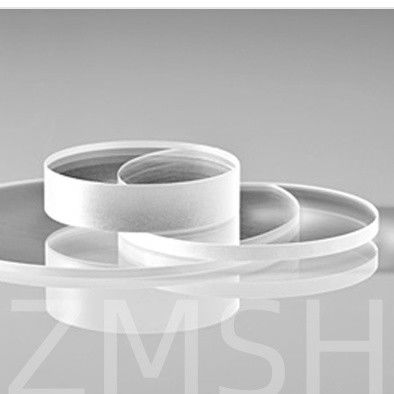

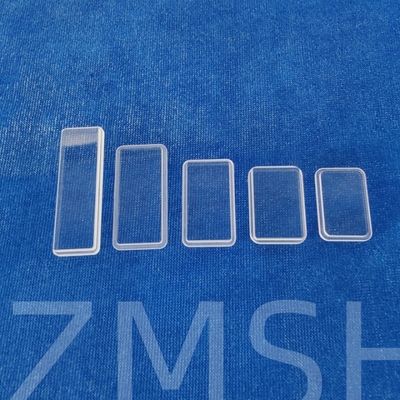

सैफायर ऑप्टिकल विंडो की भौतिक तस्वीरेंः
सफीर ऑप्टिकल विंडो का अनुप्रयोग:
1एयरोस्पेस: सैफायर ऑप्टिकल विंडो की उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध के कारण, लेकिन स्पेक्ट्रल ट्रांसमिशन की एक बहुत व्यापक रेंज के कारण,नीलमणि की खिड़कियों का व्यापक रूप से एयरोस्पेस उपकरण और उपकरणों में उपयोग किया जाता है.
2. नीलमणि फ्लैश लैंप: नीलमणि का उच्च तापमान प्रतिरोध और कम थर्मल विस्तार दर इसे उच्च शक्ति वाले लैंप के साथ-साथ फ्लैश लाइट के लिए एक सुरक्षात्मक खिड़की बनाती है। खरोंच प्रतिरोधी, कोई फट नहीं।
3विश्लेषणात्मक उपकरणों के अनुप्रयोग: कई विश्लेषणात्मक मामलों में, विश्लेषणित गैस या तरल अत्यधिक संक्षारक होता है।एसapphire ऑप्टिकल विंडोपूरी तरह से संक्षारण प्रतिरोधी है और इस तरह के विश्लेषणात्मक उपकरणों में व्यापक रूप से उपयोग किया जाता है।एसapphire ऑप्टिकल विंडोपराबैंगनी से अवरक्त विस्तृत स्पेक्ट्रम में अच्छी पारगम्यता है, जिससे इसका स्पेक्ट्रल रेंज में व्यापक उपयोग होता है।
4चिकित्सा उपकरणों के अनुप्रयोग: इसकी उत्कृष्ट स्थायित्व के कारण,एसapphire ऑप्टिकल विंडोव्यापक रूप से विभिन्न प्रकार के चिकित्सा अनुप्रयोगों जैसे लेजर चिकित्सा उपकरण, लेजर सौंदर्य उपकरण और एंडोस्कोप में उपयोग किए जाते हैं।
5ऑप्टिकल अनुप्रयोगः नीलमणि क्रिस्टल की विस्तृत स्पेक्ट्रल रेंज के कारण,एसapphire ऑप्टिकल विंडोइसका उपयोग सभी प्रकार के ऑप्टिकल अनुप्रयोगों में किया जा सकता है, पराबैंगनी से लेकर अवरक्त तक। यांत्रिक और भौतिक गुणों के संदर्भ में,एसapphire ऑप्टिकल विंडोअन्य सामग्रियों की ऑप्टिकल खिड़कियों पर एक लाभ है।
6प्रकाश अनुप्रयोग:एसapphire ऑप्टिकल विंडोअच्छी गर्मी प्रतिरोधकता है, बहुत उच्च चमक प्रकाश व्यवस्था के लिए, यह एक अच्छी सुरक्षा खिड़की सामग्री है।
7घड़ियाँ और औद्योगिक उपकरण:एसapphire ऑप्टिकल विंडोघड़ियों या गेज के लिए सुरक्षात्मक आवरण माना जाता है और खरोंच, मजबूती और गैर फटने के प्रतिरोधी होते हैं।
सफीर ऑप्टिकल विंडो का अनुप्रयोग चित्रः
अनुकूलन:
इन अनुकूलित नीलमणि खिड़कियों का चयन KY, CZ, HEM नीलमणि क्रिस्टल, और सी विमान, आर विमान, ए विमान काटने के साथ किया जा सकता है। अनुकूलित नीलमणि खिड़कियों के मुख्य प्रकार इस प्रकार हैंः
1नीलमणि के आयताकार खिड़कियां
2नीलमणिटी-स्टेप विंडो (गोल और आयताकार)
3. सभी सतहों-पॉलिश नीलमणि खिड़कियां
4नीलमणिशंकुयुक्त खिड़कियाँ
5नीलमणिकंकड़
6सूक्ष्म नीलमणि खिड़कियां
7. बड़े आकार की नीलमणि खिड़कियां
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: नीलमणि ऑप्टिकल खिड़कियों की संचरण सीमा क्या है?
A:सफीर खिड़कियों में लगभग 150 एनएम (यूवी) से 5.5 माइक्रोन (आईआर) तक की ट्रांसमिशन रेंज होती है, जिसमें दृश्य स्पेक्ट्रम (85% से 90%) में उच्च ट्रांसमिशन होता है।
2प्रश्न: नीलमणि की खिड़कियों से सतह की गुणवत्ता की क्या उम्मीद की जा सकती है?
A:सतह गुणवत्ता विनिर्देशों को अक्सर खरोंच-खोल संख्याओं के रूप में दिया जाता है, जैसे कि 60-40, 40-20, या 20-10, अधिकतम अनुमेय खरोंच चौड़ाई और खुदाई व्यास को इंगित करते हुए।
3प्रश्न: क्या प्रदर्शन बढ़ाने के लिए नीलमणि की खिड़कियों को कोटिंग की जा सकती है?
उत्तरःहाँ, नीलम की खिड़कियों को ऑप्टिकल प्रदर्शन में सुधार के लिए प्रतिबिंब विरोधी (एआर) कोटिंग्स, उच्च प्रतिबिंबित (एचआर) कोटिंग्स या अन्य कस्टम कोटिंग्स के साथ लेपित किया जा सकता है।
