विद्युत चुम्बकीय परिरक्षण अर्ध-अवरोधक SiC सब्सट्रेट निर्माण के लिए स्वच्छ कमरे के डिजाइन में एक महत्वपूर्ण विचार बन रहा है।
क्योंकि अर्ध-अछूता SiC सब्सट्रेट में उच्च विद्युत प्रतिरोधकता होती है, बाहरी विद्युत चुम्बकीय क्षेत्र चार्ज वितरण और सतह विद्युत क्षमता को प्रभावित कर सकते हैं।उचित परिरक्षण डिजाइन संवेदनशील अर्धचालक प्रक्रियाओं में इन व्यवधानों को कम करने में मदद कर सकता है.
ज़रूरी नहीं.
एक अर्ध-अवरोधक SiC स्वच्छ कक्ष को सब्सट्रेट के संपर्क की स्थितियों, प्रक्रिया संवेदनशीलता और उपकरण की विद्युत चुम्बकीय संवेदनशीलता के अनुसार विभाजित किया जाना चाहिए।

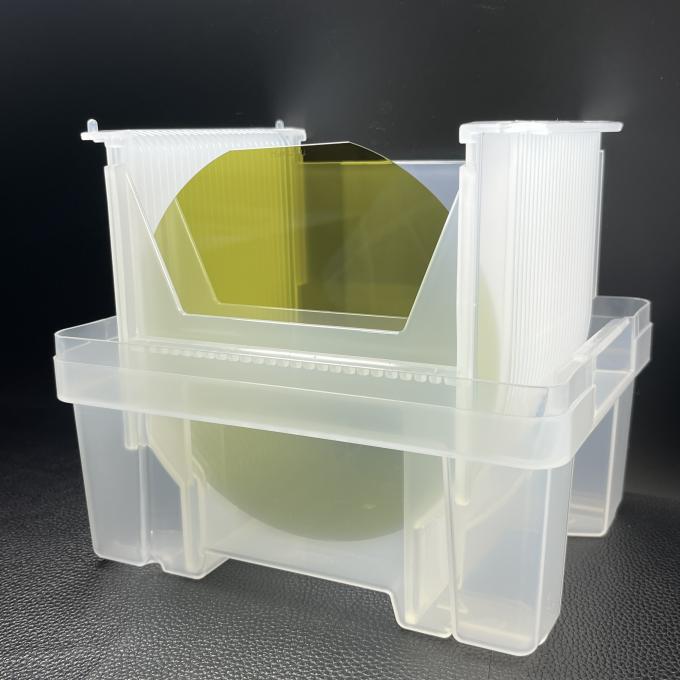

जब वेफर्स सील वाहक के अंदर रहते हैं, तो वाहक स्वयं विद्युत चुम्बकीय सुरक्षा का एक निश्चित स्तर प्रदान कर सकता है।वेफर वाहक के लिए प्रवाहकीय बहुलक सामग्री या धातु-लेपित बहुलक संरचनाओं का उपयोग किया जा सकता है, और वाहक आवास को विद्युत रूप से ग्राउंड किया जाना चाहिए।
एक बार जब वेफर्स को वाहक से हटा दिया जाता है और सीधे क्लीनरूम वातावरण के संपर्क में लाया जाता है, तो भवन स्तर की परिरक्षण अधिक महत्वपूर्ण हो जाती है।
प्रकाश प्रतिरोधी कोटिंग के बाद, सब्सट्रेट की सतह विद्युत संभावित परिवर्तनों के लिए विशेष रूप से संवेदनशील हो सकती है।विद्युत चुम्बकीय परिरक्षण कोटिंग एकरूपता और लिथोग्राफी सटीकता बनाए रखने में मदद कर सकता है.
स्थिर स्लरी व्यवहार और सुसंगत चमकाने के प्रदर्शन को बनाए रखने के लिए सतह क्षमता नियंत्रण महत्वपूर्ण है।
इलेक्ट्रॉन बीम और आयन बीम निरीक्षण प्रणाली विद्युत चुम्बकीय गड़बड़ी के प्रति अत्यधिक संवेदनशील होती है। इसलिए महत्वपूर्ण निरीक्षण क्षेत्रों के लिए स्वतंत्र परिरक्षण सुरक्षा की सिफारिश की जाती है।
स्वच्छ कक्ष विद्युत चुम्बकीय परिरक्षण संरचनाओं में शामिल हो सकते हैंः
इन संरचनाओं को दीवारों, छतों और फर्श में लगाया जा सकता है।
सामान्य परिरक्षण सामग्री में निम्नलिखित शामिल हैंः
परिरक्षण परत की मोटाई और संरचना को आवश्यक परिरक्षण प्रभावशीलता और लक्ष्य आवृत्ति सीमा के अनुसार चुना जाना चाहिए।
विभिन्न आवृत्ति सीमाओं के लिए अलग-अलग परिरक्षण लक्ष्यों की आवश्यकता होती है।
| आवृत्ति सीमा | लक्ष्य परिरक्षण प्रभावशीलता |
|---|---|
| पावर-फ्रिक्वेन्सी चुंबकीय क्षेत्र | ≥20 डीबी |
| आरएफ विद्युत क्षेत्र, 1 मेगाहर्ट्ज √1 गीगाहर्ट्ज | ≥40 डीबी |
| माइक्रोवेव आवृत्ति, > 1 GHz | ≥30 डीबी |
वास्तविक लक्ष्यों का निर्धारण इस आधार पर किया जाना चाहिए कि क्या विशिष्ट आवृत्तियों पर विद्युत चुम्बकीय जोखिम प्रक्रिया की स्थिरता या उपज को प्रभावित करने के लिए पर्याप्त प्रेरित शुल्क उत्पन्न कर सकता है।
एक परिरक्षण परत तभी प्रभावी होती है जब इसकी विद्युत निरंतरता उचित रूप से बनाए रखी जाती है।
महत्वपूर्ण डिजाइन विचार में शामिल हैंः
छोटे विखंडन, अंतराल या खराब डिजाइन किए गए उद्घाटन समग्र परिरक्षण प्रदर्शन को कम कर सकते हैं।
परिरक्षण परत में एकल बिंदु ग्राउंडिंग के साथ कम प्रतिबाधा वाले ग्राउंडिंग सिस्टम का प्रयोग किया जाना चाहिए।
अनुशंसित ग्राउंड प्रतिरोध ≤1 Ω है।
कई ग्राउंडिंग पॉइंट्स ग्राउंडिंग लूप बना सकते हैं। इन लूप्स के माध्यम से बहने वाली प्रेरण धाराएं माध्यमिक चुंबकीय क्षेत्र उत्पन्न कर सकती हैं और परिरक्षण प्रणाली की प्रभावशीलता को कम कर सकती हैं।
अर्ध-अवरोधक सीआईसी निर्माण के लिए प्रभावी विद्युत चुम्बकीय परिरक्षण केवल एक स्वच्छ कक्ष में धातु पैनलों को जोड़ने की बात नहीं है।
एक सफल डिजाइन में परिरक्षण सामग्री, संरचनात्मक निरंतरता, उद्घाटन, दरवाजे, ग्राउंडिंग, वेफर वाहक और प्रक्रिया क्षेत्र निर्धारण शामिल होना चाहिए।
फोटोलिथोग्राफी, सीएमपी और निरीक्षण क्षेत्रों पर परिरक्षण संसाधनों पर ध्यान केंद्रित करके,अर्धचालक निर्माता पूरे संयंत्र में अनावश्यक परिरक्षण से बचते हुए अधिक लक्षित विद्युत चुम्बकीय नियंत्रण वातावरण बना सकते हैं.
